Scott Procap Instructions D'utilisation page 54

54
 Remettre le joint du bord en place, si retiré.
 Remettre l'essuie-glace bien dans sa rainure.
Monter l'écran facial aux rouleaux et resserrer les vis.

Rouleaux de la visière
 Retirer l'ecran facial des rouleaux.
 Retirer les rouleaux des rails en poussant vers l'arrière du casque.
 Glisser les nouveaux rouleaux sur les rails en poussant jusqu'au
protège-front.
 Avant de fixer l'ècran facial vérifier que l'essuie-glace est bien dans sa
rainure. Remettre l'écran sur les rouleaux et resserrer les vis.

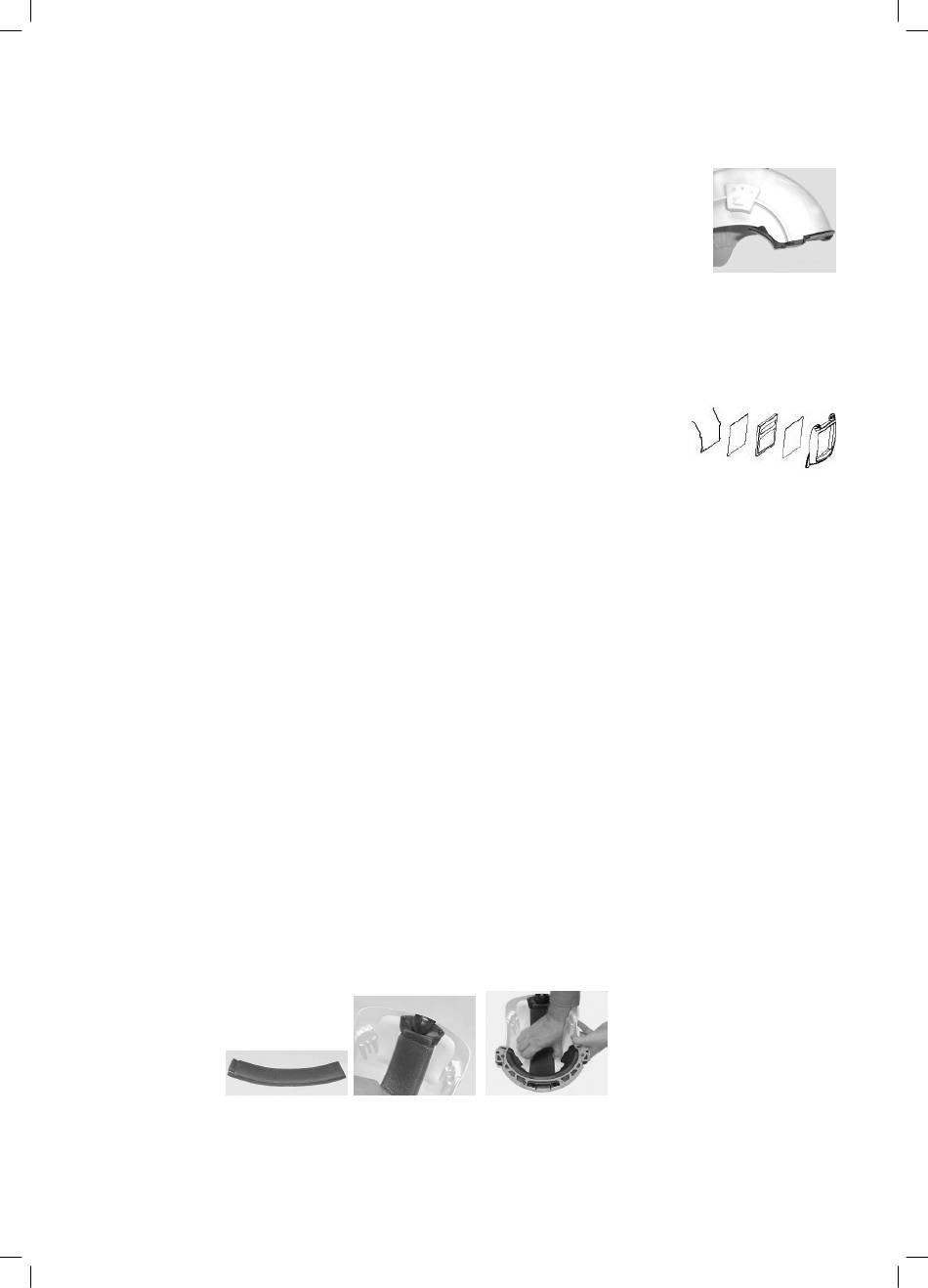

Protection de soudure
o Retirer et monter le protection de soudure de même manière que l'ècran facial.
o Le filtre soudure est mis en place derrière la trappe et fixé par un ressort de fixation. Le ressort
de fixation se détache en appuyant sur le rebord inférieur vers le haut et vers l'extérieur.
Placer toujours la protection anti-éclats (064497) devant le filtre de
•
soudure pour le protéger des étincelles.
• Placer un filtre soudure et éventuellement encore une autre protection
anti-éclats derrière (obligatoire si l'on utilise un filtre soudure en verre).
• Placer le ressort de fixation dans le creux de la partie inférieure de la trappe.
• Possibilité de fixer une protection supplémentaire sur le corps de la protection de soudure (par
ex pour le ponçage).
Casque
Protège-front
 Dévisser les vis (4 pc) et enlever le protège-front.
 Remettre le nouveau protège-front en place. Lorsque la fente du joint du bord se place sur les
protubérances du casque, les trous des vis sont alignés.
 Reserrer d'abord le deux vis extérieures, puis les deux vis centrales.
Serre-tête
 Retirer le protège-front.
 Enlever les ancres (4 pc) des entailles situées sur la surface intérieure du casque.
 Remettre le nouveau serre-tête en place et vérifier que les ancres sont bien dans les encoches.
 Monter le protège-front.
Conduite d'air
 Retirer le serre-tête, si nécessaire.
 Retirer la conduite d'air.
 Insérer l'extrémité fendue de la nouvelle conduite d'air dans le raccord-tuyau de manière à ce
que les parties minces pénètrent bien à l'intérieur du raccord-tuyau et que la partie centrale
large reste sur le dessus.
 Insérer l'autre extrémité de la conduite d'air complètement sous le protège-front.
 Appuyer les côtés de la conduite d'air dans la rainure centrale du casque, pour éviter les fuites.
 Remettre le serre-tête en place, si retiré, et vérifier que les ancres sont bien dans au fond des
encoches.
* * * * * * *
