Table of Contents
Identify The Model of Tractor ............................................................. 2
Safe Operation Practices .................................................................... 3
Carton Contents & Hardware Packs .................................................. 5
Assembly & Installation ...................................................................... 6
READ AND FOLLOW ALL SAFETY RULES AND INSTRUCTIONS IN THIS MANUAL
FAILURE TO COMPLY WITH THESE INSTRUCTIONS MAY RESULT IN PERSONAL INJURY.
NOTE: This Installation Manual covers several models. Features may vary by model. Not all features in this manual are applicable to all
models and the model depicted may differ from yours.
O
peratOr

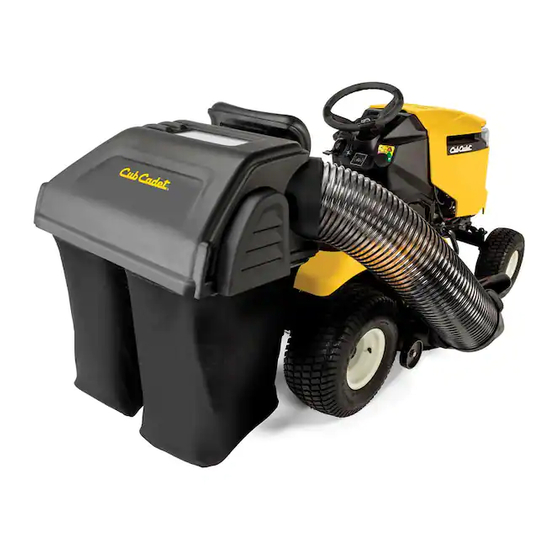

Twin Rear Bagger - Model 19A30031100
BEFORE ATTEMPTING TO OPERATE THIS MACHINE.
'
M
s
anual
Operation......................................................................................10
Warranty ............................................................................................. 12
Español ...................................................................................................
Français ...................................................................................................
WARNING
Form No. 769-12410
(September 15, 2017)
