Consignes de sécurité • Assemblage • Utilisation • Entretien • Réparations • Dépannage • Garantie
M
'
ANUEL DE L
UTILISATEUR

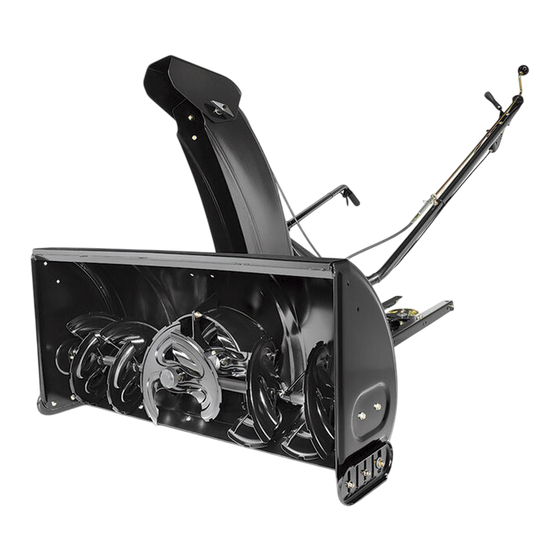

Accessoire — Souffl euse à neige à 3 phases 19A40023100
NOTE : Ce manuel de l'utilisateur se rapporte à plusieurs modèles. Les caractéristiques peuvent varier selon le modèle. Certaines
caractéristiques décrites dans ce manuel peuvent ne pas s'appliquer à tous les modèles. Votre appareil peut différer du modèle illustré.
AVERTISSEMENT
LISEZ ATTENTIVEMENT LES CONSIGNES DE SÉCURITÉ ET LES INSTRUCTIONS
DE CE MANUEL AVANT D'UTILISER VOTRE APPAREIL.
LE NON-RESPECT DE CES INSTRUCTIONS PEUT ENTRAÎNER DES BLESSURES CORPORELLES.
CUB CADET LLC, P. O. BOX 361131, CLEVELAND, OHIO 44136-0019
MTD PRODUCTS LIMITED, 97 KENT AVENUE, KITCHENER, ONTARIO N2G 4J1
Imprimé au Canada
Formulaire No 769-10181A_FR
(24 juillet 2015)

Publicité

loading

Sommaire des Matières pour Cub Cadet 19A40023100

  • Page 1 ANUEL DE L UTILISATEUR Accessoire — Souffl euse à neige à 3 phases 19A40023100 NOTE : Ce manuel de l’utilisateur se rapporte à plusieurs modèles. Les caractéristiques peuvent varier selon le modèle. Certaines caractéristiques décrites dans ce manuel peuvent ne pas s’appliquer à tous les modèles. Votre appareil peut différer du modèle illustré.
  • Page 2 Choisissez parmi les options ci-dessous : ◊ Visitez notre site Web, www.cubcadet.ca ◊ Contactez un représentant du service à la clientèle au 1 800 668-1238 ◊ Écrivez-nous à l’adresse suivante : Cub Cadet LLC • Kitchener • ON • N2G 4J1...
  • Page 3 Consignes de sécurité importantes AVERTISSEMENT ! Ce symbole indique les consignes de sécurité importantes qui, si elles ne sont pas respectées, peuvent mettre en danger votre propre sécurité et celle d’autrui ou entraîner des dommages matériels. Veuillez lire et respecter toutes les instructions du présent manuel avant d’utiliser cet équipement.
  • Page 4 Faites très attention lorsque vous manipulez du carburant pour N’utilisez pas cet appareil après avoir consommé de l’alcool éviter des blessures et des dommages. Le carburant est un produit ou pris des médicaments. extrêmement inflammable qui dégage des vapeurs pouvant Le silencieux et le moteur deviennent chauds et risquent de exploser.
  • Page 5 Dégagement de la goulotte d’éjection 4. Ne modifiez pas le réglage du régulateur de vitesse et évitez de faire tourner le moteur à une vitesse excessive. Le régulateur Le contact de la main avec la turbine à l’intérieur de la goulotte maintient le moteur à...
  • Page 6 Assemblage et montage La souffleuse à neige 19A40023100 est conçue pour être utilisée avec certains tracteurs de pelouse et de jardin. Consultez le manuel de l’utilisateur de l’appareil pour vérifier si cet ensemble est compatible. Contenu de la boîte Avant de commencer l’installation, vérifiez que vous avez toutes les pièces nécessaires. L’ensemble de quincaillerie comprend sept sachets de quincaillerie.
  • Page 7 Ensemble de quincaillerie 689-00350 689-00364 689-00356 689-00353 689-00363 689-00365 689-00355 AVERTISSEMENT ! Placez le tracteur sur une surface plane et solide avant d’installer la souffleuse à neige. Désengagez la prise de force, engagez le frein de stationnement, arrêtez le moteur et retirez la clé...
  • Page 8 Puis, enlevez le gabarit et installez-le sur le côté extérieur gauche du châssis comme illustré sur la Figure 3-4. Figure 3-2 NOTE : Il n’est pas nécessaire d’enlever les supports de la commande de relevage du châssis lorsque vous réinstallez le plateau de coupe sur le tracteur.
  • Page 9 Installation du sous-châssis Soulevez doucement le sous-châssis, puis placez les crochets à l’arrière du sous-châssis sur les goupilles des Retirez les axes de chape et les goupilles fendues du supports du sous-châssis. Voir Figure 3-8. sous-châssis. Conservez les axes de chape et les goupilles fendues pour utilisation ultérieure.
  • Page 10 Placez-vous devant l’appareil et installez la courroie autour Installation de l’ensemble de rails du châssis de la poulie d’embrayage de la prise de force avec le côté Utilisez le sachet de quincaillerie 689-00365 pour installer l’ensemble. en V sur la poulie. Acheminez soigneusement la courroie NOTE : Demandez l’aide d’une autre personne pour vers le bas pour la faire passer sur les deux poulies de fusée.
  • Page 11 NOTE : Pour réduire la tension des poulies, insérez une clé à NOTE : Assurez-vous que l’encoche sur la bague pointe vers rochet de 3⁄8-dans le trou carré sur le support des poulies et l’avant. faites pivoter le support vers l’extérieur. Installez la goulotte (face vers l’avant) sur la bague.
  • Page 12 Fixez l’arbre flexible à la commande de rotation de la Placez la gaine de câbles dans l’encoche de la commande de relevage. Accrochez le raccord en Z du câble de goulotte avec une goupille. Voir Figure 3-18. relevage sur la tige de verrouillage qui se trouve sur l’arbre de relevage.
  • Page 13 Installation de la souffleuse à neige Retirez la goupille de la virole de la tringlerie de relevage. Insérez la virole de la tringlerie de relevage dans le trou Déplacez le tracteur vers l’avant sur l’ensemble de rails du qui se trouve sur la partie inférieure avant du support de la châssis.
  • Page 14 Insérez la tige à l’arrière du sous-châssis et fixez-la avec Pour ajuster les patins : les deux goupilles retirées à l’étape 2 de la sous-section Desserrez les écrous hexagonaux à l’aide d’une clé de 1⁄2”. Installation du sous-châssis à la page 9. Voir Figure 3-26. Placez les patins à...
  • Page 15 Commandes Manette Commande de la goulotte Commande de relevage Commande de la goulotte Commandes La commande de la goulotte, qui comprend le levier et la AVERTISSEMENT ! Familiarisez-vous avec les manivelle de la goulotte, est située sur le côté gauche du commandes et le fonctionnement de l’appareil avant tracteur.
  • Page 16 Utilisation Utilisation Ne foncez JAMAIS dans un banc de neige avec la souffleuse à neige. N’utilisez pas la souffleuse comme une charrue. AVERTISSEMENT ! Veuillez lire, comprendre et Le bras de levage et le système d’entraînement de la suivre toutes les instructions figurant sur le tracteur, souffleuse à...
  • Page 17 Remplacement des goupilles de cisaillement Ensembles recommandés TLes tarières sont fixées aux arbres en spirale avec six goupilles Chaînes pour pneus de cisaillement et six goupilles fendues. Les goupilles sont • Pneus 23” x 10,50” 490-241-0026 conçues pour cisailler lorsque la souffleuse heurte un objet ou un bloc de glace.
  • Page 18 Entretien AVERTISSEMENT Entreposage hors-saison : Placez le tracteur sur une surface plane et solide avant de lubrifier, réparer ou vérifier la Pour démonter la souffleuse à neige du tracteur, consultez les souffleuse à neige. Désengagez la prise de force, images dans la sous-section Assemblage et montage de ce engagez le frein de stationnement, arrêtez le moteur et manuel et suivez les étapes ci-dessous : retirez la clé...
  • Page 19 Modèle 19A40023100 60 55 32 1 8 51 19 43 36...
  • Page 20 Modèle 19A40023100 Réf No de pièce Description Réf No de pièce Description 790-00534 * Roulement du boîtier, 1,1605 05931A Roulement du boîtier, 1,85 790-00636-0637 Support de pivotement de la poulie de tension 618-07032 Boîte d’engrenages des tarières 684-04163A-0637 Tarière gauche...
  • Page 21 Modèle 19A40023100 14 19...
  • Page 22 Modèle 19A40023100 Réf No de pièce Description 618-07034 Tringlerie de relevage assemblée — 711-06143A Virole, 0,510 x 0,496 — 747-06384 Tringlerie de réglage 684-05084 Arbre de la tringlerie de relevage 684-05085-0637 Commande de relevage 684-05106-0637 Support de relevage droit 684-05107-0637...
  • Page 23 Modèle 19A40023100...
  • Page 24 Modèle 19A40023100 Réf No de pièce Description 618-07072 Fusée assemblée, 7,25 — 918-07070 Boîtier de la fusée — 710-1260A Boulon hexagonal, 5⁄16-18 x 0,750 — 712-0417A Écrou à bride, 5⁄8-18 — 738-0976 Arbre de fusée, 4,1250 — 756-05080 Poulie, 7,25 —...
  • Page 25 Modèle 19A40023100...
  • Page 26 Modèle 19A40023100 Réf No de pièce Description 603-05172-0637 Support transversal 684-05080-0637 Support droit 684-05081-0637 Support gauche 710-05023 Boulon à épaulement 710-0923 Boulon hexagonal, 5⁄8-18 x 3,00 710-1245B Boulon hexagonal, 5⁄16-24 x 0,875 710-1652 Boulon hexagonal, 1⁄4-20 x 0,625 710-3001 Boulon hexagonal, 3⁄8-16 x 0,880...
  • Page 27 Modèle 19A40023100 Réf No de pièce Description Réf No de pièce Description 603-0302A-0637 Support de la commande de la goulotte 725-0157 Attache de câble, 3⁄16 x 0,05 x 7,4 611-05064 Manivelle fl exible de la goulotte 926-0100 Capuchon, 3⁄8 684-05094-0637...
  • Page 28 Les frais de transport et de déplacement des techniciens. Cub Cadet garantit que ce produit (à l’exception des pièces à usure f. Cub Cadet ne garantit pas ce produit s’il est utilisé à des fins normale énumérés ci-dessous) est exempt de tout vice de matière et de commerciales ou institutionnelles.
