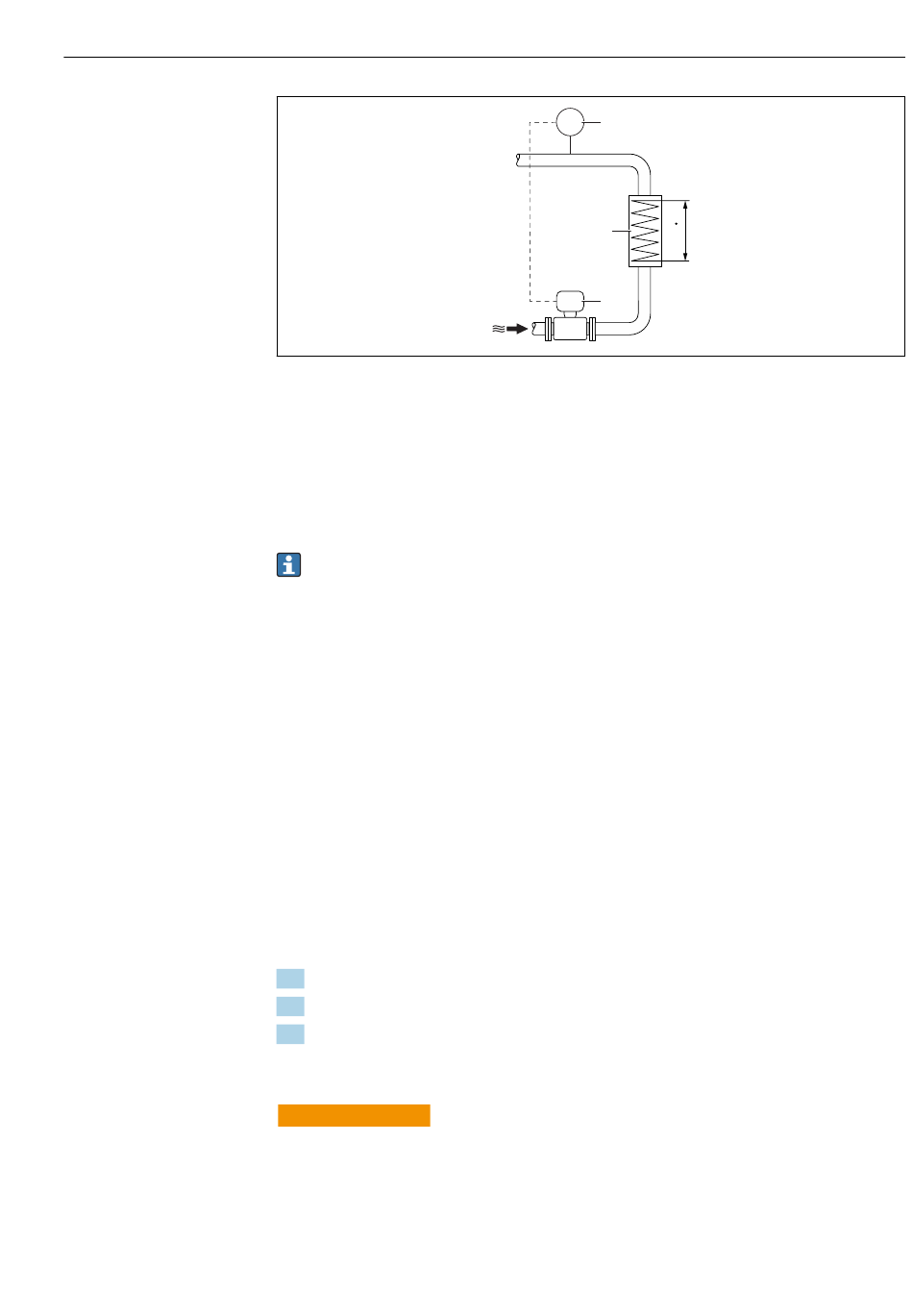

 9 Construction d' u ne mesure de différence de chaleur dans de la vapeur saturée et de l' e au
1 Appareil de mesure
2 Capteur de température
3 Echangeur thermique
Q Quantité de chaleur
Couvercle de protection
Respecter l' é cart min. vers le haut : 222 mm (8,74 in)
Pour plus d' i nformations sur le capot de protection climatique, voir →  174
6.2

Montage de l'appareil

6.2.1 Outils nécessaires
Pour le transmetteur
• Pour la rotation du boîtier de transmetteur : clé à fourche 8 mm
• Pour l' o uverture des crampons de sécurité : clé pour vis six pans 3 mm
• Pour la rotation du boîtier de transmetteur : clé à fourche 8 mm
• Pour l' o uverture des crampons de sécurité : clé pour vis six pans 3 mm
Pour le capteur
Pour les brides et autres raccords process : outils de montage correspondant
6.2.2 Préparer l'appareil de mesure
1. Enlever l' e nsemble des résidus de l' e mballage de transport.
2. Enlever les disques ou capuchons de protection présents sur le capteur.
3. Enlever l' a uto-collant sur le couvercle du compartiment de l' é lectronique.
6.2.3

Montage du capteur

AVERTISSEMENT
L
Danger dû à une étanchéité insuffisante du process !
‣
Pour les joints, veiller à ce que leur diamètre intérieur soit égal ou supérieur à celui du
raccord process et de la conduite.
‣
Veiller à ce que les joints soient intacts et propres.
‣
Fixer correctement les joints.
TT 2
3 Q
1
Montage
A0019209
