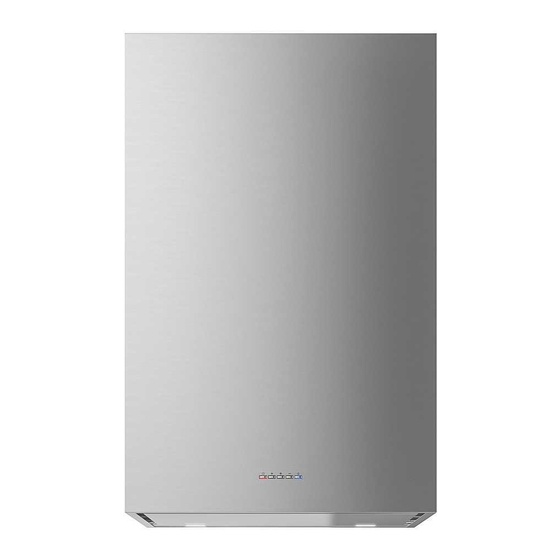

FALMEC Altair Livret D'instructions
  1. Manuels
  2. Marques
  3. FALMEC Manuels
  4. Hottes de ventilation
  5. Altair
  6. Livret d'instructions

FALMEC Altair Livret D'instructions

Masquer les pouces Voir aussi pour Altair:
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 39

Liens rapides

Télécharger ce manuel
LIBRETTO ISTRUZIONI
INSTRUCTIONS BOOKLET
BEDIENUNGSSANLEITUNG
LIVRET D'INSTRUCTIONS
MANUAL DE INSTRUCCIONES
àçëíêìäñàü èé ùäëèãìÄíÄñàà
INSTRUKCJE OBSŁUGI
Ed. 2011

Publicité

Table des Matières
loading

Manuels Connexes pour FALMEC Altair

Sommaire des Matières pour FALMEC Altair

  • Page 1 LIBRETTO ISTRUZIONI INSTRUCTIONS BOOKLET BEDIENUNGSSANLEITUNG LIVRET D’INSTRUCTIONS MANUAL DE INSTRUCCIONES àçëíêìäñàü èé ùäëèãìÄíÄñàà INSTRUKCJE OBSŁUGI Ed. 2011...
  • Page 2 Gentile Signora/Signore, congratulazioni! Lei ha acquistato una cappa di prestigio e di sicura qualità. Perché Lei possa ottenere le migliori prestazioni, Le suggeriamo di seguire con attenzione le istruzioni per l’uso e manutenzione che troverà in questo libretto; inoltre, per ordinare i filtri di ricambio al carbone attivo utilizzi l’apposito tagliando che troverà...
  • Page 3 ALTAIR/MIRA WALL Fig. C1 Ricirculating version Suction version Ricirculating version Suction version Suction version with false ceiling...
  • Page 4 ISTRUZIONI PER PANNELLO ASPORTABILE INSTRUCTION FOR REMOVABLE PANEL NEW FIXING SYSTEM WITH MAGNETS Magnets Fig. H...
  • Page 5 ALTAIR WALL Fig. 1 Fig. 2 Fig. 3...
  • Page 6 MIRA WALL Fig. 4 Fig. 5 Fig. 6...
  • Page 7 Fig. 7 Fig. 8...
  • Page 8 CEILING CEILING FALSE CEILING Ø8 Ø8 Ø8 Ø8 C+C1 C+C1 Fig. 9 Ø8 CEILING Fig. 10 CEILING FALSE CEILING Fig. 11...
  • Page 9 C+C1 Fig. 12 Fig. 13...

  • Page 10: Avvertenze

    LIBRETTO ISTRUZIONI AVVERTENZE È molto importante che questo libretto istruzioni sia conservato insieme all’apparecchiatura per qualsiasi futura consultazione. Se l’apparecchio dovesse essere venduto o trasferito ad un’altra persona, assicurarsi che il libretto venga fornito assieme, in modo che il nuovo utente possa essere messo al corrente del funzionamento della cappa e delle avver- tenze relative.

  • Page 11: Caratteristiche Tecniche

    CARATTERISTICHE TECNICHE I dati tecnici dell’elettrodomestico sono riportati su delle targhette, posiziona- te all’interno della cappa. INSTALLAZIONE (parte riservata solo a persone qualificate per il montaggio della cappa) La distanza fra il piano cottura e la parte più bassa della cappa da cucina è di norma almeno 65 cm (vedi figura C1).
  • Page 12 contatto con parti calde aventi temperature superiori a 70 °C. - montare sul cavo di alimentazione una spina adatta al carico e collegarla ad una adeguata spina di sicurezza. Se un apparecchio fisso non è provvisto di cavo di alimentazione e di spina, o di altro dispositivo che assicuri la disconnessione dalla rete, con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condi- zioni della categoria di sovratensione III, le istruzioni devono indicare che tali...
  • Page 13 Per il miglior rendimento si consiglia di utilizzare la terza velocità in presenza di forti odori e vapori, la seconda velocità nelle condizioni normali, la prima velocità per mantenere l’aria pulita con bassi consumi di energia elettrica. Si consiglia di mettere in funzione la cappa quando si inizia a cuocere e man- teneria in funzione fino alla scomparsa degli odori.
  • Page 14 Nel caso di cappa con camera motore il filtro è posizionato nella parte inferiore della camera stessa. Per il montaggio/sostituzione vedi figura. Per ordinare i nuovi filtri carbone rivolgersi al distributore/rivenditore. SOLO PER ITALIA: Scaricare l’apposito modulo ordine filtro sul sito: www. falmec.com (accedere sul menù a tendina assistenza).

  • Page 15: Manutenzione E Pulizia

    ILLUMINAZIONE MONTAGGIO E SOSTITUZIONE FARETTO Per sostituire la lampada del “Square halogen light”: a) Accertarsi che l’apparecchio sia scollegato dalla rete elettrica. b) Aprire completamente il pannello fino ad un angolo di 90° (vedi figura) premendo su PUSH c) Sostituire la lampada con una analoga (alogena max 20 W, 12 Volt attacco G4). d) Richiudere i pannello.

  • Page 16: Pulizia Esterna

    2. FILTRI AL CARBONE ATTIVO Hanno la funzione di trattenere gli odori presenti nel flusso d’aria che li attraversa. L’aria depurata per successivi passaggi attraverso i filtri viene rimessa nell’ambiente cucina. l filtri al carbone attivo non possono essere lavati e vanno sostituiti mediamente ogni 3-4 mesi (dipende poi dall’uso). Per la sostituzione dei filtri al carbone attivo seguire le istruzioni come al punto H2.
  • Page 17 MONTAGGIO CAPPA MONTAGGIO CAPPA ALTAIR PARETE Fase 1 - Appoggiare alla parete la barra di sostegno (A) (Fig. 1), ad un’altezza dal piano cottura determinata dalla somma delle quote X+260 mm.
  • Page 18 - Avvitare con le viti (M) la prolunga (H) alla staffa (L). - Alimentare elettricamente la cappa rispettando le norme vigenti (sez. D). ISTRUZIONI DI MONTAGGIO ALTAIR/MIRA ISOLA Fase 1 - Per ragioni di imballo e trasporto la cappa viene fornita con prolunga e ass.
  • Page 19 successivamente bloccarli con 8 viti (V2) autofilettanti (fig.8). - Fissare il traliccio (C) e la flangia (SP) al soffitto utilizzando 8 fischer Ø 8 e relative viti (V1) (Fig.9). - Nel caso di contro-soffitto la flangia (SP) può essere fissata al livello del contro-soffitto (fig.

  • Page 20: Technical Specifications

    INSTRUCTIONS BOOKLET WARNINGS This instruction booklet must be kept together with the appliance for future reference. If the appliance is sold or consigned to other parties, check that the booklet is supplied with it, to ensure that the new user has the correct information on the operation of the range hood and is aware of the warnings.

  • Page 21: Electrical Connections

    INSTALLATION (Section reserved for qualified installers of the range hood) The distance between the hob and the lowest part of the rangehood is nor- mally at least 65 cm (see figure C1). This distance (X) is measuresd in the lowest part of the rangehood not operating at safety voltage. Based on this detail provided by European Standards, the distance may be reduced in some models as specified in the general catalogue.
  • Page 22 RANGE HOOD WITH OUTSIDE DISCHARGE (exhaust) In this version, the fumes and steam from the kitchen are conveyed outside through an exhaust duct. The exhaust conveyor that protrudes from the upper part of the range hood must be connected to a duct that carries the fumes and steam outside. In this version, the charcoal filters, if fitted, should be removed;...

  • Page 23: Electronic Control Panel

    2. ELECTRONIC CONTROL PANEL Light pushbutton • ON: light on (the pushbutton is lit); • OFF: light off; Pushbutton - Press to reduce motor speed Speed 1, 2 and 3 are indicated by the number of LEDs that light up (exclud- ing the light and the timer LEDs).

  • Page 24: Charcoal Filters

    To install the new fi lters see picture. To order new charcoal fi lters contact the distributor/retailer. VALID ONLY FOR ITALY: download the appropriate order form from: www. falmec.com (access the assistance drop-down menu). LIGHTING ASSEMBLY AND REPLACEMENT SPOTLIGHT How to replace a square halogen light: a) Check that the equipment is disconnected from the power supply.

  • Page 25: Maintenance And Cleaning

    Square halogen light MAINTENANCE AND CLEANING Constant maintenance ensures the correct operation and efficiency of the appli- ance over time. Special attention should be paid to the metal grease-trapping filters and the charcoal filters. Frequent cleaning of the filters and their supports will ensure that fats and grease do not accumulate on the range hood, with the consequent risk of fire.

  • Page 26: Safety Warnings

    HOODS MOUNTING INSTRUCTIONS ALTAIR WALL HOOD ASSEMBLY Phase 1 - Place on the wall support bar (A) (Fig. 1), at the same height of the cooker resulting from the sum of the heights X + 260 mm.
  • Page 27 The upper screw (B) adjusts the distance from the wall, the lower one (C) the vertical scrolling. - To prevent the hood from falling due to a pressure below, fasten it to the wall with two expansion bolts and relative screw via the appropriate holes (F) inside the hood.
  • Page 28 ASSEMBLY INSTRUCTIONS OF ALTAIR/MIRA ISLAND Phase 1 - Due to packaging and transport requirements, the hood is provided with an extension and trellis assembled in the hood. Before proceeding with the installation: remove panel (AP), metal filters (F), loosen screws (V4) and re- move the trellis (C-C1) with the extension (P).
  • Page 29 BEDIENUNGSANLEITUNG HINWEISE Diese Bedienungsanleitung muss unbedingt zusammen mit dem Gerät auf- bewahrt werden, um in Zukunft nachgeschlagen werden zu können. Sollte das Gerät verkauft bzw. einer anderen Person übergeben werden, muss die Bedienungsanleitung unbedingt mitgeliefert werden, damit der neue Benu- tzer mit dem Betrieb der Dunstabzugshaube und den diesbezüglichen Hinwei- sen vertraut werden kann.

  • Page 30: Technische Merkmale

    TECHNISCHE MERKMALE Die technischen Daten des Elektrogeräts sind an den Typenschildern im Innern der Dunstabzugshaube angegeben. INSTALLATION (Dieser Abschnitt ist Fachpersonal mit der für die Montage der Dunsta- bzugshaube erforderlichen Qualifikation vorbehalten) Der Abstand zwischen Kochebene und dem unteren Teil der Abzugshaube muss normalerweise mindestens 65 cm betragen (siehe Abbildung C1).
  • Page 31 heißen Teilen in Berührung kommen (über 70°C). - Am Netzkabel einen der Geräteleistung entsprechenden Stecker anbringen und diesen in eine Sicherheits- Steckdose stecken. Bei Geräten, die mit Kabel und Stecker ausgestattet geliefert werden, muss man sicherstellen, dass sie mit einem geeigneten Kreislauf verbunden wer- den.

  • Page 32: Elektronisches Bedienfeld

    ARBEITSWEISE 1. BEDIENFELD MIT 5 TASTEN LICHT – Taste ON/OFF LICHT MOTOR - Taste 1, 2, 3, OFF 1: startet den Motor mit Mindestdrehzahl 2: startet den Motor mit mittlerer Drehzahl 3: startet den Motor mit Höchstdrehzahl OFF: schaltet den Motor aus 2.
  • Page 33 Im Falle von Dunstabzugshauben mit Motorkammer befindet sich der Fil- ter im unteren Kammerteil. Für die Montage/das Auswechseln siehe Abb. Zur Bestellung neuer Karbonfilter bitte an die Vertragshandlung/Vertrieb- sunternehmen. NUR FÜR ITALIEN: Entsprechendes Formular von der Internetseite: www. falmec.com herunterladen (Zugriff über Pull-down-Menü).

  • Page 34: Wartung Und Reinigung

    BELEUCHTUNG MONTAGE UND ERSATZ LAMPE Auswechseln der Lampe “Square halogen light”: a) Sich vergewissern, dass das Gerät nicht an das Stromnetz angeschlossen ist. b) Die Platte vollständig bis zu einem Winkel von 90° öffnen (siehe Abbildung), indem man auf PUSH drückt. c) Die Lampe mit einer Lampe desselben Typs auswechseln (Halogenlampe max.

  • Page 35: Reinigung Der Innenfläche

    tenen Gerüche zurückzuhalten. Die durch mehrmaliges Durchströmen der Filter gereinigte Luft wird wieder in die Küche zurückgeführt. Die Aktivkohlefilter können nicht gewaschen werden und müssen dur- chschnittlich alle 3-4 Monate ersetzt werden (die Häufigkeit hängt vom Gebrauch ab). Für den Ersatz der Aktivkohlefilter wird auf die Anleitungen unter Punkt F verwiesen.

  • Page 36: Garantie

    Merkmale in Bezug auf Funktionalität und Sicherheit zu beeinträchtigen. MONTAGEANLEITUNG DUNSTABZUGSHAUBE WANDMONTAGE ABZUGSHAUBE ALTAIR Phase 1 - Die Halterungsstange (A) (Abb. 1) an der Wand ansetzen, und zwar in einer Höhe von der Kochebene, die gegeben ist durch die Summe der Werte X+260 - Mit einer Wasserwaage die horizontale Ausrichtung überprüfen und an den...
  • Page 37 - Mit den Schrauben (M) die Verlängerung (H) am Bügel (L) anbringen. - Die Abzugshaube gemäß den geltenden Normen elektrisch versorgen (Absch- nitt D). MONTAGEANLEITUNGEN ALTAIR/MIRA INSEL Phase 1 - Aus Verpackungsgründen und für den Transport wird die Haube mit in der...
  • Page 38 Haube montierten Verlängerung und Teleskopgerüst geliefert. Vor der Instal- lation: Entfernen Sie die Platte (AP), die Filter aus Metall (F), lösen Sie die Schrauben (V4) und ziehen Sie die Einheit Teleskopgerüst (C-C1) mit Verlän- gerung (P) heraus. Die Verlängerung vom Flansch (SP) trennen, indem man die Schrauben (V3) löst.

  • Page 39: Avertissements

    LIVRET D’INSTRUCTIONS AVERTISSEMENTS Conserver cette notice avec l’appareil pour pouvoir la consulter en cas de besoin. Si l’appareil est vendu ou cédé à tiers, veiller à ce que la notice soit fournie en même temps pour que le nouvel utilisateur puisse avoir toutes les indications concernant le fonctionnement de la hotte et les avertissements correspondants.

  • Page 40: Montage

    MONTAGE (partie réservée au personnel qualifié pour le montage de la hotte) La distance entre la cuisinière et la partie la plus basse de la hotte de cuisine est, selon la norme, d’au moins 65 cm (voir figure C1). Cette distance (X) est me- surée précisément sur le point le plus bas de la hotte avec contrainte qui ne re- présente pas une contrainte admissible.

  • Page 41: Hotte Version À Recyclage D'air

    stiques techniques; - la prise de terre est correcte et fonctionnelle: - le système d’alimentation est muni d’un branchement à la terre efficace, con- formément aux normes en vigueur ; - la prise ou l’interrupteur omnipolaire sont faciles à atteindre lorsque l’appa- reil est monté.

  • Page 42: Boîtier De Commande Électronique

    1: fait démarrer le moteur à la vitesse minimale 2: fait démarrer le moteur à la vitesse moyenne 3: fait démarrer le moteur à la vitesse maximale OFF: éteint le moteur 2. BOÎTIER DE COMMANDE ÉLECTRONIQUE Bouton lumière • ON: lumière allumée (bouton allumé); •...

  • Page 43: Filtres Métalliques

    Pour le montage remplacement, voir la figure. Pour commander les nouveaux filtres à charbon s’adresser au distributeur/ revendeur. UNIQUEMENT POUR L’ITALIE: Télécharger le bon de commande du filtre en question sur le site: www.falmec.com (y accéder par le menu déroulant d’assistance).

  • Page 44: Éclairage

    ÉCLAIRAGE MONTAGE ET REMPLACEMENT SPOT Pour remplacer la lampe du “Square halogen light”: a) S’assurer que l’appareil est bien débranché du réseau électrique. b) Ouvrir complètement le panneau jusqu’à un angle de 90° (voir figure) en appuyant sur PUSH c) Remplacer la lampe par une lampe similaire (halogène max. 20 W, 12 Volt culot G4).

  • Page 45: Nettoyage Intérieur De La Hotte

    La notice complète doit être conservée avec l’appareil. Le fabricant décline toute responsabilité si ces indications ne sont pas respectées. 4. NETTOYAGE INTÉRIEUR DE LA HOTTE Il est interdit de nettoyer les parties électriques ou celles relatives au mo- teur à l’intérieur de la hotte avec des liquides ou des solvants; Ne pas utiliser de produits contenant des substances abrasives.

  • Page 46: Montage De La Hotte Altair Au Mur

    INSTRUCTIONS DE MONTAGE HOTTE MONTAGE DE LA HOTTE ALTAIR AU MUR Phase 1 - Appuyer la barre de soutien (A) (Fig. 1) au mur, à une hauteur du plan de cuisson déterminée par la somme des dimensions X+260 mm. - Contrôler l’alignement horizontal à l’aide d’une nivelle et marquer aux extré- mités de la barre 2 points de perçage.

  • Page 47: Consignes De Montage Altair/Mira Isola

    - Visser avec les vis (M) la rallonge (H) à la bride (L). - Alimenter électriquement la hotte en respectant les normes en vigueur (sect. CONSIGNES DE MONTAGE ALTAIR/MIRA ISOLA Phase 1 - Pour des raisons d’emballage et de transport la hotte est fournie avec une rallonge et ens.
  • Page 48 MANUAL DE INSTRUCCIONES ADVERTENCIAS Es muy importante conservar este libro de instrucciones junto al aparato para cualquier consulta futura. Si el aparato tuviera que ser vendido o traspasado a otra persona, asegúrese que el libro vaya incluido, de modo que el nuevo usuario pueda ponerse al corriente del funcionamiento de la campana y de las advertencias correspon- dientes.

  • Page 49: Características Técnicas

    CARACTERÍSTICAS TÉCNICAS Los datos técnicos del electrodoméstico están contenidos en las placas, situa- das en la parte interior de la campana extractora. INSTALACIÓN (Parte reservada exclusivamente a personas cualificadas). Generalmente la distancia entre la placa de cocción y la parte más baja de la campana de cocina es de por lo menos 65 cm (vea la figura C1).
  • Page 50 con partes calientes con temperaturas superiores a los 70°C. - monte en el cable de alimentación un enchufe apto para la carga que debe conectar a una clavija de seguridad adecuada. El cable de tierra amarillo / verde no debe ser interrumpido por el interruptor. Antes de proceder a la conexión, controle que: - la tensión de alimentación corresponda a la indicada en la placa de las ca- racterísticas técnicas.
  • Page 51 FUNCIONAMIENTO 1. BOTONERA DE 5 TECLAS LUZ – Pulsador Pulsado: la luz permanecerá siempre encendida. Sin pulsar: la luz permanecerá siempre apagada. MOTOR – Pulsador 1, 2, 3 OFF 1: pone en marcha el motor a la velocidad mínima. 2: pone en marcha el motor a la velocidad intermedia. 3: pone en marcha el motor a la velocidad máxima.

  • Page 52: Filtros De Carbón Activo

    Para la sustitución ver figúra. Para solicitar los nuevos filtros de carbón, diríjase al distribuidor/ revendedor. SÓLO PARA ITALIA: Descargue el correspondiente formulario de pedido del filtro del sitio: www.falmec.com (acceda desde el menú al desplegable asistencia).

  • Page 53: Mantenimiento Y Limpieza

    ILUMINACIÓN MONTAJE Y SUSTITUCIÓN FARO Para sustituir la lámpara halógena cuadrada: a) Asegurarse que el aparato está desconectado de la red eléctrica b) Abrir completamente la ventanilla hasta un ángulo de 90º (ver figura) apretando en PUSH c) Sustituir la lámpara por una similar (dicroica max 20 W, 12 Volt conexión G4) d) Cerrar la ventanilla.

  • Page 54: Limpieza Interior

    ve, siendo importantísimo enjuagar y secar bien. No se deben utilizar productos que contengan substancias abrasivas, paños con superficies ásperas o paños que se adquieren en el comercio para la limpieza del acero. La utilización de substancias abrasivas o paños ásperos dañarán irreparablemente el tratamiento superficial del acero.
  • Page 55 INSTRUCCIONES DE MONTAJE DE LA CAMPANAS MONTAJE DE LA CAMPANA ALTAIR SOBRE PARED Fase 1 - Apoye sobre la pared la barra de apoyo (A) (Fig. 1), a una altura a partir de la placa de cocción determinada por la suma de las cotas X+260 mm.
  • Page 56 - Apriete mediante los tornillos (M) la extensión (H) a la brida (L). - Realice la alimentación eléctrica a la campana conforme a las normas vigen- tes (sec. D). INSTRUCCIONES DE MONTAJE ALTAIR/MIRA ISLA Fase 1 - Para facilitar el embalaje y el transporte, la campana se suministra con la extensión y el grupo de sujeción ensamblados en la campana.
  • Page 57 àçëíêìäñàü èé ùäëèãìÄíÄñàà åÖêõ èêÖÑéëíéêéÜçéëíà é˜Â̸ ‚‡ÊÌÓ, ˜ÚÓ·˚ ‰‡ÌÌÓ êÛÍÓ‚Ó‰ÒÚ‚Ó ÔÓ ˝ÍÒÔÎÛ‡Ú‡ˆËË ı‡ÌËÎÓÒ¸ ‚ÏÂÒÚÂ Ò ‡ÔÔ‡‡ÚÛÓÈ ‰Îfl ‚ÓÁÏÓÊÌÓÈ ÌÂÓ·ıÓ‰ËÏÓÒÚË ÍÓÌÒÛθڇˆËË ‚ ·Û‰Û˘ÂÏ. èË ÔÓ‰‡Ê ÔË·Ó‡ ËÎË ÔÂ‰‡˜Â Â„Ó ‰Û„ÓÏÛ ÎËˆÛ Í ÔË·ÓÛ Ó·flÁ‡ÚÂθÌÓ ‰ÓÎÊÌÓ ÔË·„‡Ú¸Òfl êÛÍÓ‚Ó‰ÒÚ‚Ó, ˜ÚÓ·˚ ÌÓ‚˚È ÔÓθÁÓ‚‡ÚÂθ ·˚Î ‚ ÍÛÒ ÚÓ„Ó, Í‡Í ÔÓθÁÓ‚‡Ú¸Òfl ‚˚ÚflÊÍÓÈ Ë Í‡ÍË ÒÓÓÚ‚ÂÚÒÚ‚Û˛˘ËÂ...
  • Page 58 íÖïçàóÖëäàÖ ïÄêÄäíÖêàëíàäà íıÌ˘ÒÍË ‰‡ÌÌ˚ ÔË·Ó‡ ÔË‚‰Ì˚ ̇ ˝ÚËÍÚÍ, ̇ıÓ‰fl˘ÈÒfl ‚ÌÛÚË ‚˚ÚflÊÌÓ„Ó ÛÒÚÓÈÒÚ‚‡. åéçíÄÜ éëçéÇçõÖ áÄåÖóÄçàü (Ô‡‡„‡Ù Ô‰Ì‡Á̇˜Ì ‰Îfl Í‚‡ÎËÙˈËÓ‚‡ÌÌ˚ı ÒԈˇÎËÒÚÓ‚, ÏÓÌÚËÛ˛˘Ëı ‚˚ÚflÊÌÓ ÛÒÚÓÈÒÚ‚Ó) Расстояние между кухонной плитой и самой нижней точкой вытяжки, по стандарту должно быть не менее 65 см (смотреть иллюстрацию C1). Данное...
  • Page 59 èË ÌÓ·ıÓ‰ËÏÓÒÚË ÔflÏÓ„Ó ÔÓ‰Íβ˜ÌËfl Í ÒÚË ÌÓ·ıÓ‰ËÏÓ ‡ÁÏÒÚËÚ¸ ÏÊ‰Û ÔË·ÓÓÏ Ë ÒÚ¸˛ ÏÌÓ„ÓÔÓÎflÌ˚È Ï‡„ÌËÚÓÚÏ˘ÒÍËÈ ÔÍβ˜‡Úθ Ò ÏËÌËχθÌ˚Ï ÓÚÍ˚ÚËÏ ÏÊ‰Û ÍÓÌÚ‡ÍÚ‡ÏË 3 ÏÏ, ‡ÒÒ˜ËÚ‡ÌÌ˚È Ì‡ ̇„ÛÁÍÛ Ë ÓÚ‚˜‡˛˘ËÈ ‰ÈÒÚ‚Û˛˘ËÏ ÌÓχÏ. ÜÎÚÓ-ÁÎÌ˚È ÔÓ‚Ó‰ Á‡ÁÏÎÌËfl Ì ‰ÓÎÊÌ Ô˚‚‡Ú¸Òfl ÔÍβ˜‡ÚÎÏ. ÑÓ ÔÓ‰Íβ˜ÌËfl ÔË·Ó‡ Í ÒÚË ˝ÎÍÚÓÔËÚ‡ÌËfl Û·‰ËÚÒ¸, ˜ÚÓ: - ̇ÔflÊÌË...
  • Page 60 2: ÏÓÚÓ ‚Íβ˜‡ÚÒfl ̇ Ò‰ÌÈ ÒÍÓÓÒÚË 3: ÏÓÚÓ ‚Íβ˜‡ÚÒfl ̇ χÍÒËχθÌÓÈ ÒÍÓÓÒÚË OFF: ÏÓÚÓ ‚˚Íβ˜‡ÚÒfl. 3. äçéèäà ë ùãÖäíêéççõå ìèêÄÇãÖçàÖå ä·‚˯‡ ÓÒ‚Â˘ÂÌËfl • ON: ÓÒ‚Â˘ÂÌË ‚β˜ÂÌÓ (ÍÌÓÔ͇ Ò‚ÂÚËÚÒfl); • OFF: ÓÒ‚Â˘ÂÌË ‚˚Íβ˜ÂÌÓ; ä·‚˯‡ - èË Ì‡Ê‡ÚËË ˝ÚÓÈ Í·‚Ë¯Ë ÒÌËʇÂÚÒfl ÒÍÓÓÒÚ¸ ÏÓÚÓ‡. ëÍÓÓÒÚË...
  • Page 61 Ç ‚˚ÚflÊ͇ı Ò ÏÓÚÓÌ˚Ï ÓÚÒÂÍÓÏ ÙËθÚ ‡ÒÔÓÎÓÊÂÌ ‚ ÌËÊÌÂÈ ˜‡ÒÚË ˝ÚÓ„Ó ÓÚÒÂ͇. ÑÎfl ÛÒÚ‡ÌÓ‚ÍË/Á‡ÏÂÌ˚ ÒÏ. Для заказа новых угольных фильтров обратитесь к дистрибьютору/ продавцу. ТОЛЬКО ДЛЯ ИТАЛИИ: Загрузите специальный формуляр заказа фильтра с сайта: www.falmec.com (из выпадающего меню сервисного обслуживания).
  • Page 62 éëÇÖôÖçàÖ ìëíÄçéÇäÄ à áÄåÖçÄ ÉÄãéÉÖççéÖ éëÇÖôÖçàÖ Для замены лампочки “Square halogen light” необходимо: а) Убедиться в том, что прибор отключен от электросети; б) Полностью открыть панель на 90° (см. рисунок) нажатием на PUSH. в) заменить лампочку на аналогичную (галогеновую, макс. 20 Вт, 12 В, разъем...
  • Page 63 ‚¢ÂÒÚ‚‡, „Û·˚ Ú͇ÌË, ‡ Ú‡ÍÊ Ú͇ÌË, Ëϲ˘ËÂÒfl ‚ ÔÓ‰‡Ê ‰Îfl ˜ËÒÚÍË ÒÚ‡ÎË. àÒÔÓθÁÓ‚‡ÌË ‡·‡ÁË‚Ì˚ı ‚¢ÂÒÚ‚ Ë „Û·˚ı Ú͇ÌÂÈ Ô˂‰ÂÚ Í ÌÂÓ·‡ÚËÏÓÏÛ ÔÓ‚ÂʉÂÌ˲ ÔÓÍ˚ÚËfl ÒÚ‡ÎË. çÂÒӷβ‰ÂÌË ‰‡ÌÌ˚ı Ô‡‚ËÎ Ô‰ÓÒÚÓÓÊÌÓÒÚË ‚ΘÂÚ Á‡ ÒÓ·ÓÈ ·ÂÁ‚ÓÁ‚‡ÚÌÓ ÔÓ‚ÂʉÂÌË ÒÚ‡ÎË. чÌÌ˚ Ô‡‚Ë· ‰ÓÎÊÌ˚ ı‡ÌËÚ¸Òfl ‚ÏÂÒÚÂ Ò ËÌÒÚÛ͈ËÂÈ ÔÓ ˝ÍÒÔÎÛ‡Ú‡ˆËË ‚˚ÚflÊÍË.
  • Page 64 ИНСТРУКЦИИ КАБИНЕТА СБОРКИ МОНТАЖ НАСТЕННОЙ ВЫТЯЖКИ ALTAIR Этап 1 - Приложить к стене крепёжную рейку (A) (Рис. 1) на высоте Х+260 мм от варочной поверхности. - Проверить горизонтальность положения рейки при помощи пузырькового уровня и отметить на концах её 2 точки для выполнения...
  • Page 65 - Прикрутить винтами (M) удлинитель (H) к скобе (L). - Подать электропитание на вытяжку, соблюдая действующие нормативы (разд. D). ИНСТРУКЦИИ ПО МОНТАЖУ ОСТРОВНОЙ ВЫТЯЖКИ ALTAIR/MIRA Этап 1 - Из соображений упаковки и транспортировки, вытяжка поставляется с удлинителем и каркасной системой, собранными на вытяжке. Перед...
  • Page 66 - Выполнить подсоединение трубы (F) к воздуховыводному отверстию в потолке (в случае модели с всасывающим воздухоотводом). Смотри рис. 12. - Все электрические подключения производите только после отключения электроэнергии. - Приподнять удлинительный элемент и прикрепить его к фланцу (SP) при помощи 4 метрических винтов M4 (V3). (рис. 13). Этап...
  • Page 67 INSTRUKCJA OBSŁUGI INSTRUKCJA OBSŁUGI OSTRZEŻENIA OSTRZEŻENIA Ta instrukcja obsługi musi być przechowywana razem z urządzeniem celu przyszłego wykorzystywania. Jeżeli urządzenie jest sprzedawane lub przesyłane innym stronom, sprawdzić, czy wraz z nim przekazywana jest ta instrukcja, dla zapewnienia, że nowy użytkownik posiada prawidłowe informacje o działaniu okapu kuchennego i zna ostrzeżenia.
  • Page 68 SPECYFIKACJE TECHNICZNE SPECYFIKACJE TECHNICZNE Dane techniczne dotyczące tego urządzenia elektrycznego są podane na tabliczkach znamionowych umieszczonych wewnątrz okapu kuchennego. INSTALOWANIE INSTALOWANIE (Rozdział zarezerwowany dla wykwalifikowanych instalatorów okapów kuchennych). Odległość między kuchenką i najniższą częścią okapu kuchennego wynosi zazwyczaj przynajmniej 65 cm (patrz rysunek C1). Taka odległość...
  • Page 69 podłączać ją do odpowiedniego gniazdka zasilania. Dla urządzeń, które przychodzą wyposażone w kabel i wtyczkę, proszę się upewnić, że są one włączane do obwodu odpowiedniego dla takiego urządzenia. Proszę poradzić się osoby wykwalifikowanej. (Patrz specyfikacje techniczne w punkcie B). Producent ponosi żadnej odpowiedzialności,...
  • Page 70 Przycisk SILNIKA – 1, 2, 3, OFF 1: uruchamia silnik z minimalną prędkością 2: uruchamia silnik ze średnią prędkością 3: uruchamia silnik z maksymalną prędkością OFF: zatrzymuje silnik 2. ELEKTRONICZNY PULPIT STEROWANIA Przycisk światła • ON: światło włączone (przycisk świeci się); •...
  • Page 71 W przypadku okapu ze skrzynką silnika, filtr jest umieszczony na dolnej części skrzynki silnika. Jak zakładać nowe filtry – patrz rysunek. Aby zamówić nowe filtry węglowe, należy skontaktować się z dystrybutorem/pośrednikiem. TYLKO NA TERENIE WŁOCH: Pobrać odpowiedni formularz zamówienia na filtry ze strony: www.falmec.com (wejść do menu kaskadowego serwisu klienta).
  • Page 72 OŚWIETLENIE OŚWIETLENIE MONTAŻ I WYMIANA REFLEKTOR PUNKTOWY Wymiana oświetlenia “Square halogen Light” – halogeny kwadratowe a) upewnić się czy urządzenie jest odłączone od zasilania elektrycznego b) otworzyć całkowicie ramkę halogenu do położenia 90 ( patrz rys. ) naciskając na PUSH c) wymienić...
  • Page 73 denaturowanym. W przypadku wykończenia odpornego na ślady palców (fasteel), czyścić tylko wodą i obojętnym mydłem, miękką szmatką, płukać i dokładnie wycierać do sucha. Nie używać produktów, które zawierają substancje ścierne, ostrych ścierek lub ścierek specjalnie przeznaczonych do czyszczenia stali. Używanie substancji ściernych lub ostrych ścierek nieuchronnie uszkodzi wykończenie stali.
  • Page 74 INSTRUKCJE MONTAŻU SZAFKI INSTRUKCJE MONTAŻU SZAFKI MONTAŻ OKAPU ALTAIR NA ŚCIANIE Etap 1 - Oprzeć o ścianę listwę podtrzymującą (A) (Rys. 1), na wysokości od płaszczyzny do gotowania określonej sumą wartości X+260 mm.
  • Page 75 (L). - Przedłużenie (H) przykręcić śrubami (M) do listwy (L). - Elektrycznie zasilić okap przestrzegając obowiązujących przepisów (sek. D). INSTRUKCJA MONTAŻU ALTAIR/MIRA WYSPIE KUCHENNEJ Etap 1 - Ze względu na opakowanie i transport okap jest dostarczany z przedłużeniami i kratownicą zamontowanymi do niego. Przed przystąpieniem do montażu: usunąć...
  • Page 76 Etap 2 - W przypadku wersji wyciągowej: określić idealną wysokość sztywnej lub giętkiej rury spustowej spalin (F) i podłączyć ją do złączki silnika (rys. 11). - Wsunąć przedłużenie do okapu i podnieść je razem zaczepiając 4 śrub metrycznych M5 (V4) wstępnie wkręconych do kratownicy (C) (wyśrodkować otwory Ø11 z otworem komory i delikatnie ją...
  • Page 77 Note...
  • Page 78 Decreto Legislativo del 30/06/2003 n. 196 - art. 7 Codice in materia di protezione dei dati personali. 1. L’interessato ha diritto di ottenere la conferma dell’esistenza o meno di dati personali che lo riguardano, anche se non ancora registrati, e la loro comunicazione in forma intelleggibile.

  • Page 79: Condizioni Di Garanzia

    - relativamente ai dati medesimi potete esercitare i diritti previsti dall’art. 7 del d. lgs.vo n. 196/2003 (di cui viene allegata copia) nei limiti ed alle condizioni previste dagli articolo 8, 9 e 10 del citato decreto legislativo; - titolare del trattamento dei dati è Falmec s.p.a. - Via dell’Artigianato, 42 - Vittorio Veneto (TV). Il titolare del trattamento...

  • Page 80: Certificato Di Garanzia

    In caso necessiti intervenire per anomalie di funzionamento, si prega di telefonare alla ditta Falmec indicando i codici sotto riportati, la quale Vi farà pervenire un tec- nico per la riparazione (vedere condizioni di garanzia all’interno). CERTIFICATO DI GARANZIA...
