Zibro ADINA 70 S-line Manuel D'installation page 25

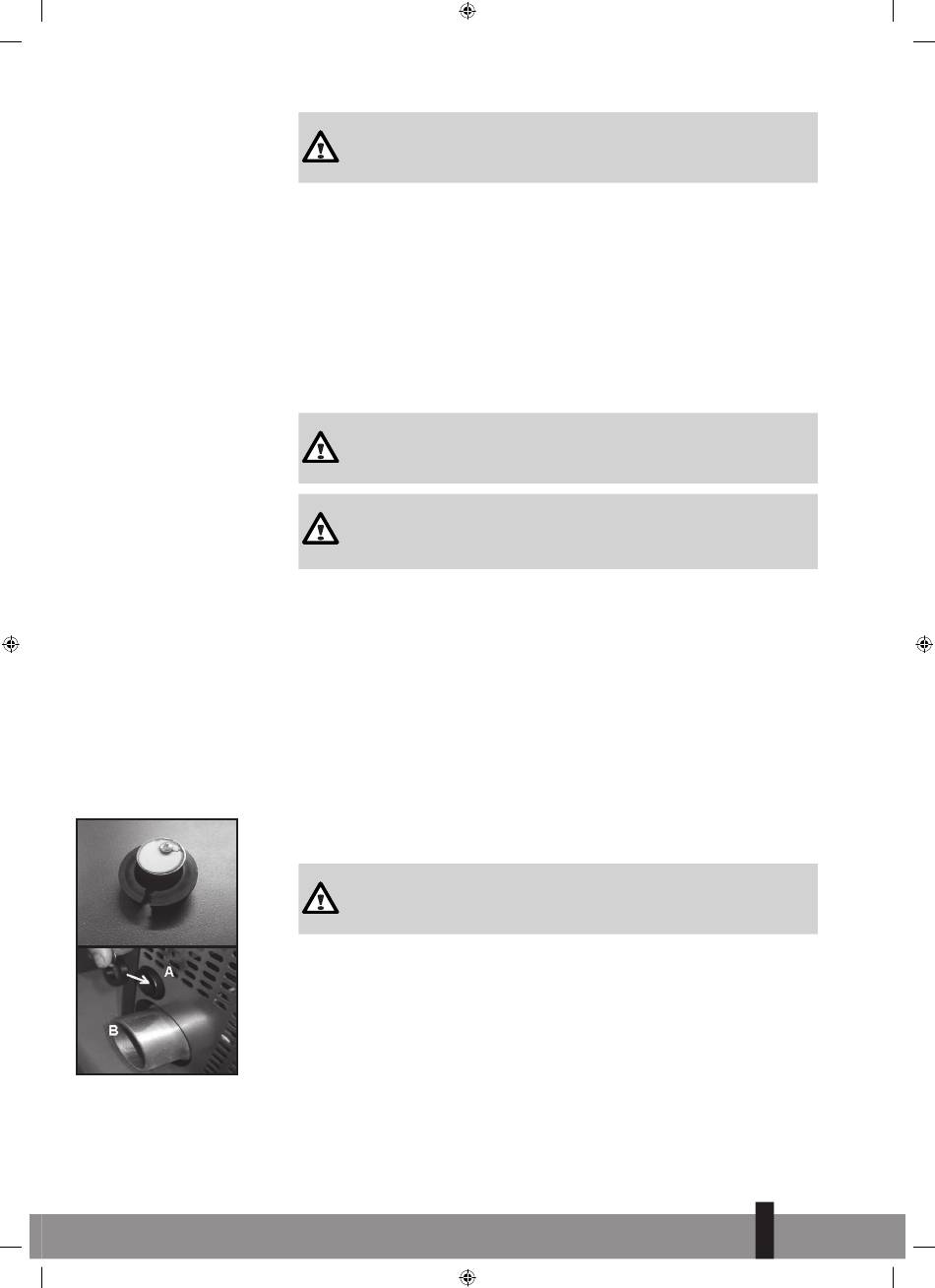

Illustration 8 : vue arrière
du poêle. Vanne papillon
montée sur l'entrée d'air de
combustion.
Illustration 9 : vue arrière
du poêle. Vanne papillon
montée sur l'entrée d'air de
combustion.
install_Adina 70 S-line_Adina 85 M-line ('12).indd 25
Un tirage insuffisant peut créer des situations dangereuses car les gaz du
carneau peuvent pénétrer dans la pièce. Vérifiez toujours que le tirage soit
suffisant.
Assurez-vous que le raccord entre la conduite de carneau et la sortie des gaz de
combustion du poêle est étanche. Scellez soigneusement le joint.
Ce poêle est fourni avec un branchement du conduit de sortie des gaz de com-
bustion. Utilisez le diamètre correct pour la conduite de raccord, 80 mm. Toujours
s'assurer que l'ouverture non utilisée est hermétiquement fermée.
Diametre du conduit de sortie des gaz de combustion doit être 80 mm.
Utilisez uniquement une conduite de gaz de carneau (de cheminée) dédiée et adap-
tée aux températures atteintes. Assurez-vous que la condensation qui se forme sur
les parois du carneau ne peut en aucun cas pénétrer dans le poêle.
Un tirage insuffisant peut créer des situations dangereuses car les gaz du
carneau peuvent pénétrer dans la pièce. Vérifiez toujours que le tirage soit
suffisant.
Ne branchez qu'un seul poêle par conduit de fumée sinon des situations
dangereuses peuvent se produire.
Le tirage des gaz de carneau est réalisé à l'intérieur du poêle grâce à un ventilateur.
L'installation de ventilateurs auxiliaires à l'intérieur du système de cheminée ou
d'évacuation des gaz de carneau peut compromettre le bon fonctionnement du
ventilateur d'extraction de la fumée et doit donc être évitée.
b.3 ventiLation et ventiLation mécanique
Assurez-vous que l'entrée d'air frais dans la pièce est suffisante. 50 m
heure sont nécessaires en sus de la ventilation normale de la pièce.
Pour le raccordement du conduit d'air de combustion, fixez un tuyau ou un conduit
similaire à l'entrée d'air de combustion à l'arrière du poêle. L'autre extrémité du
tuyau doit pouvoir aspirer de l'air extérieur propre.
Veillez à ce que le conduit d'arrivée d'air de combustion puisse toujours
aspirer de l'air frais de l'extérieur.
Illustrations 8 & 9:
A = l'entrée de l'air de combustion (diamètre 40 mm)
B = conduit des gaz de carneau (diamètre 80 mm)
À des fins d'amélioration du produit, notez que le fabricant se réserve le droit de
changer le diamètre d'entrée de l'air de combustion et/ou de sortie des gaz de
carneau sans avis préalable. Vous devez donc vérifier la taille réelle de la sortie sur
l'appareil directement.
