Chapitre 13
VIs Graphisme et son
Création et modification des couleurs avec les VIs Fonctions sur les
images
Manuel de l'utilisateur LabVIEW
Chaque VI Fonctions sur les images enchaîne ses instructions graphiques
aux instructions graphiques câblées à l'entrée image et renvoie les
instructions graphiques concaténées dans la sortie nouvelle image.

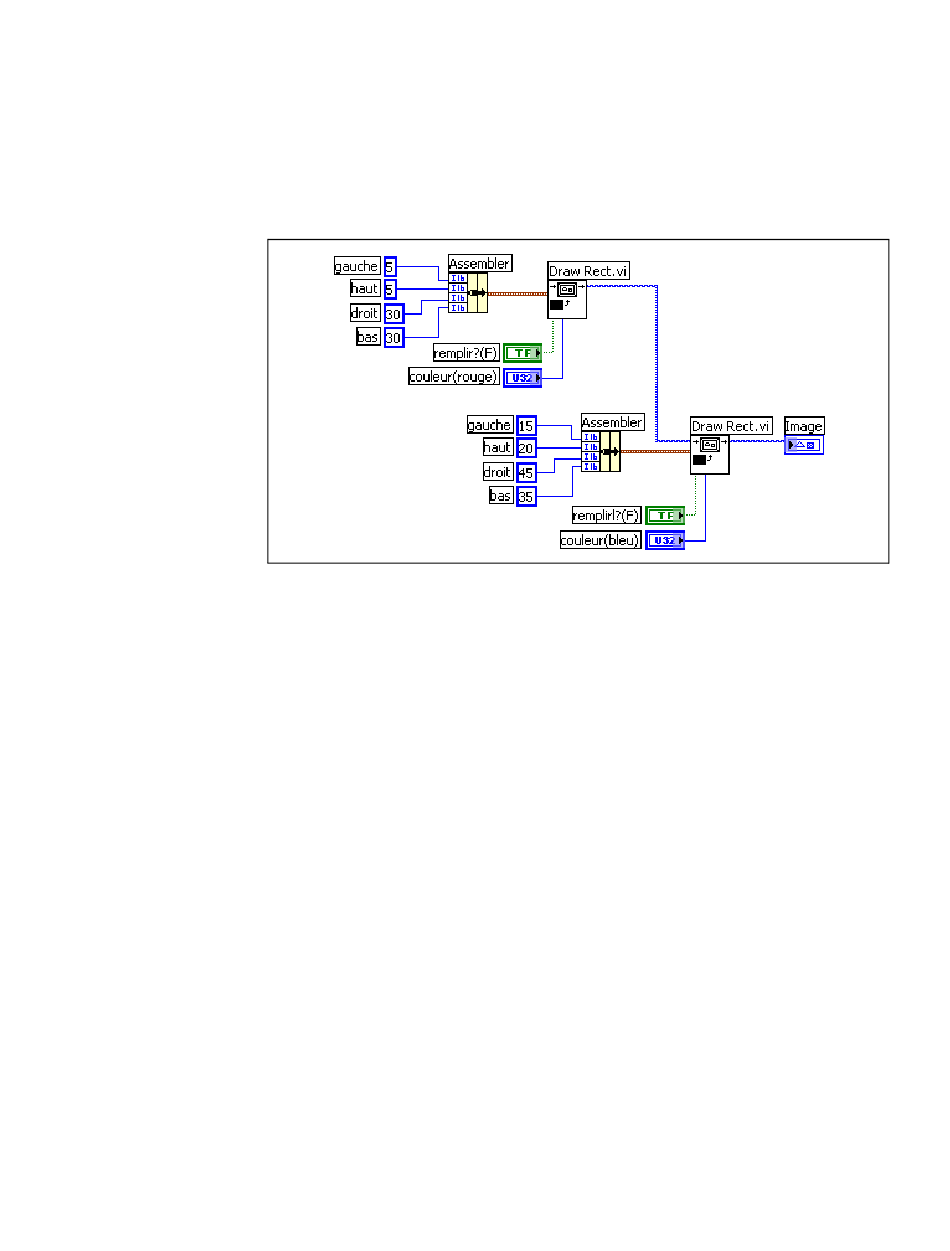

Le diagramme suivant utilise le VI Tracer un rectangle pour tracer deux
rectangles qui se chevauchent.
De nombreux VIs Fonctions sur les images possèdent une entrée couleur
pour modifier la couleur des formes et du texte. La façon la plus facile de
spécifier une couleur est d'utiliser un constante boîte de couleurs et de
cliquer sur la constante pour sélectionner une couleur.
Pour créer des couleurs à la suite de calculs plutôt qu'en utilisant des
constantes boîte de couleurs, vous devez comprendre comment une boîte de
couleurs spécifie une couleur avec une valeur numérique.
Un entier 32 bits signé représente une couleur, et les trois octets inférieurs
représentent les composantes rouge, verte et bleue de la couleur. Pour une
gamme de couleurs bleues, créez un tableau d'entiers 32 bits où les valeurs
bleu de chaque éléments changent et sont supérieures aux valeurs rouge et
vert. Pour une gamme de couleurs grises, créez un tableau d'entiers 32 bits
où les valeurs rouge, vert et bleu de chaque élément sont les mêmes.
