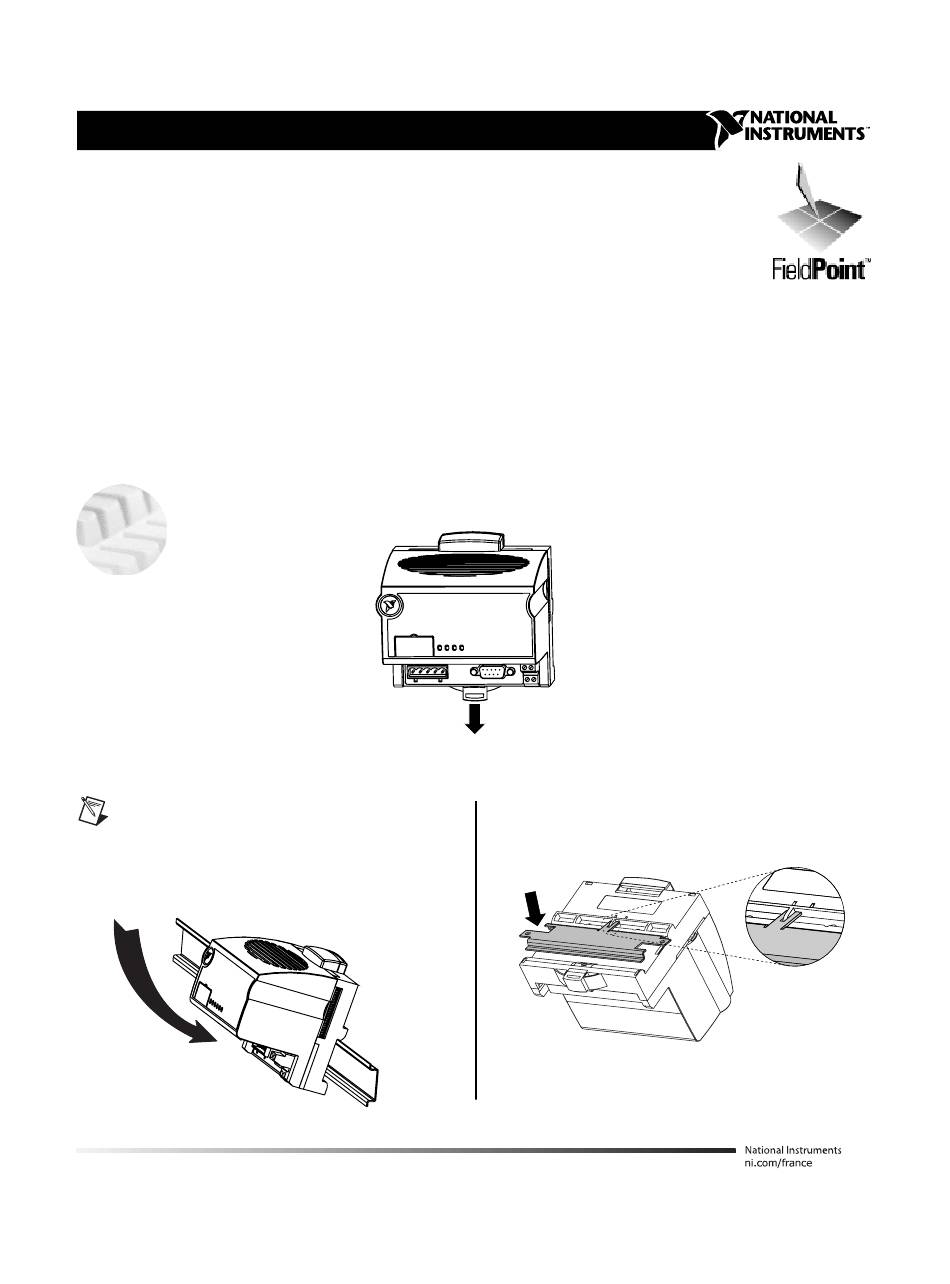

GUIDE DE DÉMARRAGE
FieldPoint FP-1000/1001
Ce dont vous avez besoin pour commencer
· Module de communication
· Matériel de montage (sur rail DIN ou sur panneau)
· Embase(s)
· Module(s) d'E/S
· Alimentation
· CD logiciel FieldPoint
· Accessoires : câble série, tournevis
1
Installation du module de communication
A. Déverrouillez le clip de
fixation sur rail.
Montage sur rail DIN
REMARQUE : ne pas monter le module à la
jonction entre deux rails DIN.
B. Accrochez la lèvre au dos du module au-dessus
du rail DIN et enfoncez le module pour le mettre
en place.
Montage sur panneau
B. Placez l'accessoire de montage sur panneau
(que vous pouvez commander séparément) sur
le module.
1

Publicité

Table des Matières
loading

Manuels Connexes pour National Instruments FieldPoint FP-1000

Sommaire des Matières pour National Instruments FieldPoint FP-1000

  • Page 1 GUIDE DE DÉMARRAGE FieldPoint FP-1000/1001 Ce dont vous avez besoin pour commencer · Module de communication · Matériel de montage (sur rail DIN ou sur panneau) · Embase(s) · Module(s) d'E/S · Alimentation · CD logiciel FieldPoint · Accessoires : câble série, tournevis Installation du module de communication A.

  • Page 2: Montage Sur Rail Din

    Montage sur rail DIN Montage sur panneau C. Faites glisser le module jusqu'à la bonne position C. Verrouillez le clip de fixation. et verrouillez le clip de fixation. D. Utilisez le gabarit fourni avec l'accessoire pour effectuer les perçages et fixer le module au panneau avec l'accessoire.

  • Page 3: Installation Des Modules D'e/S

    Montage sur rail DIN Montage sur panneau C. Faites glisser l'embase en position et verrouillez D. Répétez ces opérations pour chaque embase, le clip de fixation. Attention à ne pas tordre de jusqu'à neuf par module de communication. broche. Vous pouvez utiliser un ou deux câbles d'extension (que vous pouvez commander séparément) si le banc FieldPoint est trop long pour l'espace disponible.

  • Page 4: Connexion Des Câbles De Communication Série

    Connexion des câbles de communication série Les modules de communication FP-1000 et FP-1001 permettent plusieurs configurations de réseau qui sont décrites ci-après. Connexion du FP-1000 au port série RS-232 d'un ordinateur Utilisez un câble droit mâle/femelle pour connecter le port RS-232 FP-1000 de votre ordinateur au connecteur DSub RS-232 à...

  • Page 5: Définir L'adresse Sur Le Réseau Et Le Débit

    Connexion du FP-1001 au port série RS-485 d'un ordinateur Vous pouvez connecter jusqu'à 25 modules de FP-1001 communication FP-1001 à un seul port RS-485 d'un ordinateur. Pour cela, effectuez la connexion comme indiqué sur le schéma. FP-1001 A. Connectez le FP-1001 à un ordinateur en utilisant l'adaptateur à...

  • Page 6: Vérifier/Définir L'adresse Réseau

    A. Vérifier/définir l'adresse réseau Tous les modules de communication reliés à un même port série de l'ordinateur doivent avoir des adresses différentes, mais des modules reliés à des ports série distincts peuvent avoir la même adresse. Les adresses des embases connectées au module de communication sont déterminées automatiquement par incrémentation à...

  • Page 7: Vérifier/Définir Le Débit En Bauds

    B. Vérifier/définir le débit en bauds Tous les modules reliés à un même port série de l'ordinateur doivent avoir le même débit, dont la valeur doit être inférieure ou égale au débit du port série de l'ordinateur. Le débit par défaut du FP-1000/1001 est 115200, ce qui permet normalement les meilleures performances en vitesse.

  • Page 8: Connexion Des Capteurs

    Aucune alimentation Alimentation séparée (recommandée) externe nécessaire Alimentation cascadée (détériore l'isolation) FP-AO-200 FP-RLY-420 FP-TC-120 FP-1000 FP-AI-110 ATTENTION : cascader les Alimentation Alimentation alimentations détériore l'isolation. 15 16 V Les niveaux de gris indiquent différents niveaux de tension. 31 32 C C 17 18 Connexion des capteurs Lisez les instructions d'utilisation de chaque module d'E/S ou le schéma situé...

  • Page 9: Mise Sous Tension De Votre Système Fieldpoint

    LabWindows/CVI ou Measurement Studio, installez-les avant le logiciel FieldPoint. B. Insérez le CD FieldPoint et suivez les instructions à l'écran. Vérification de l'installation A. Sélectionnez Démarrer»Programmes»National Instruments FieldPoint»FieldPoint Explorer. B. Développez l'arborescence dans la partie gauche de la fenêtre en cliquant sur le +.

  • Page 10: Pour Aller Plus Loin

    C. Faites un clic droit sur l'icône FieldPoint et sélectionnez Add a comm resource to this server. D. Dans la boîte de dialogue Comm Resource Configuration, sélectionnez le port auquel votre système FieldPoint est connecté, assurez-vous que le débit indiqué est bien celui configuré sur le module de communication et cliquez sur Find Devices!.

  • Page 11: Caractéristiques

    Caractéristiques Ports de communication FP-1000 .........1 port RS-232, 1 port répétiteur RS-485 FP-1001 .........1 port RS-485 Débits (bauds) ..........300, 1200, 2400, 9600, 19200, 38400, 57600, 115200 (configurable par interrupteurs) Trame de communication série .....1 bit de démarrage, 8 bits de données, 1 bit de stop, pas de parité Isolation RS-485 ..........tension de rupture de 2500 V , tension de fonctionnement de 250 V Consommation ..........1 W + 1,15...
  • Page 12 Suède 08 587 895 00, Taiwan 02 2528 7227 © Copyright 1999, 2000 National Instruments Corporation. Tous droits réservés. National Instruments et ni.com sont des marques déposées de National Instruments Corporation. Les noms de produits et de sociétés cités sont des marques déposées par leurs propriétaires respectifs.
