Chapitre 12
Graphes et graphes déroulants
Les graphes numériques acceptent le type de données waveform
numériques, le type de données numériques et un tableau de ces type de
données comme entrée. Par défaut, le graphe numérique condense les bus
numériques de sorte qu'il puisse tracer les données numériques sur une
seule courbe. Si vous câblez un tableau de données numériques, le graphe
numérique trace chaque élément du tableau comme courbe distincte dans
l'ordre du tableau.
Le graphe numérique de la figure 12-6 trace les données numériques sur
une seule courbe. Le VI convertit les nombres du tableau Nombres en
données numériques et affiche les représentations binaires des nombres
dans l'indicateur de données numériques Représentations binaires. Dans
le graphe numérique, le chiffre 0 apparaît sans ligne au-dessus pour
indiquer que toutes les valeurs binaires sont des zéros. Le chiffre 255
apparaît sans ligne au-dessous pour indiquer que toutes les valeurs binaires
sont des 1.

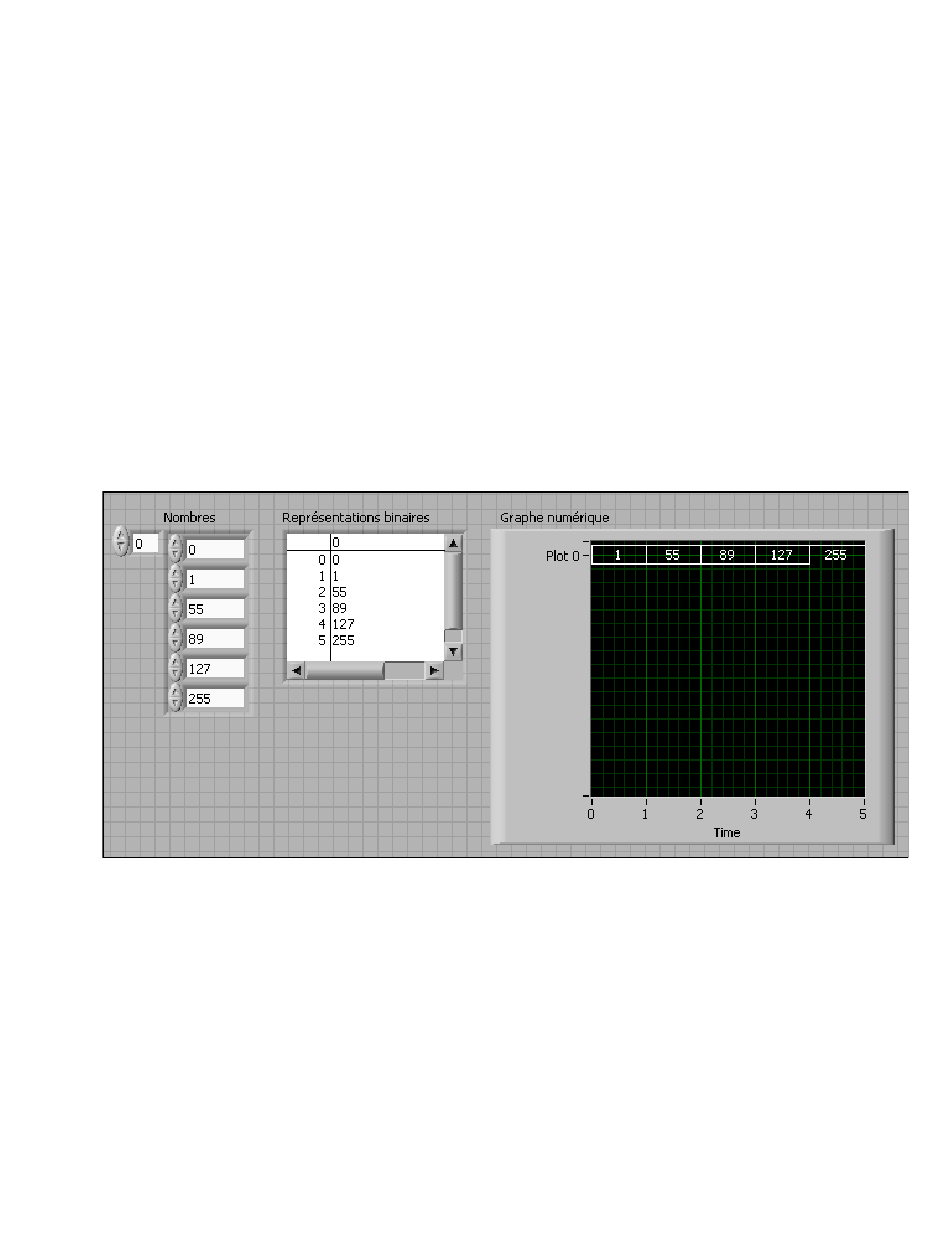

Figure 12-6. Tracé de données numériques sur une seule courbe
Reportez-vous à l'Aide LabVIEW pour obtenir de plus amples informations
sur la configuration des courbes d'un graphe numérique.
Pour tracer chaque échantillon de données numériques, cliquez avec le
bouton droit sur l'axe y et sélectionnez Détailler les bus numériques dans
le menu local. Chaque courbe représente un échantillon différent.
Le graphe numérique de la figure 12-7 affiche les six chiffres de la
commande de tableau numérique Nombres.
© National Instruments Corporation
12-17
Manuel de l'utilisateur LabVIEW
