Réalisation des modifications :
1. Tournez le commutateur sur la position désirée.
2. Appuyez sur la touche «Print / SET-UP» pendant plus de 2 sec. – Affichage de tous les segments de
l'afficheur.
3. Vous pouvez maintenant appuyer plusieurs fois sur la touche «MORE» pour afficher successivement
tous les paramètres du SET-UP et les modifier au moyen des touches «CHANGE» et «SELECT».
4. Pour quitter «SET UP» et mémoriser les changements effectués, appuyez sur " MORE " jusqu'à la
fin de la boucle de SET-UP ou appuyez sur «TEST». Si vous tournez le commutateur, les paramètres
changés ne seront pas mémorisés après l'arrêt de l'instrument.

4.6 Power down "Pd" (mode veille)

Afin d'éviter toute consommation d'énergie inutile, l'instrument se met en mode de veille environ 1
minute après la dernière utilisation – L'écran indique « - - - ». L'affichage peut être réactivé par un appui
sur n'importe quelle touche.
Cette fonction (Power down «Pd») peut être désactivée dans le «SET UP».

4.7 Information de mise sous tension

Après un bref essai d'affichage de tous les segments, quelques chiffres apparaissent devant le
commutateur de l'appareil dans l'état des mesures de tension. Ces chiffres indiquent la version du
logiciel (2 chiffres à gauche) et le numéro de l'appareil, composé de 6 chiffres : 3 chiffres pour l'affichage
principal et 3 chiffres en haut à droite.
300
Exemple:
28

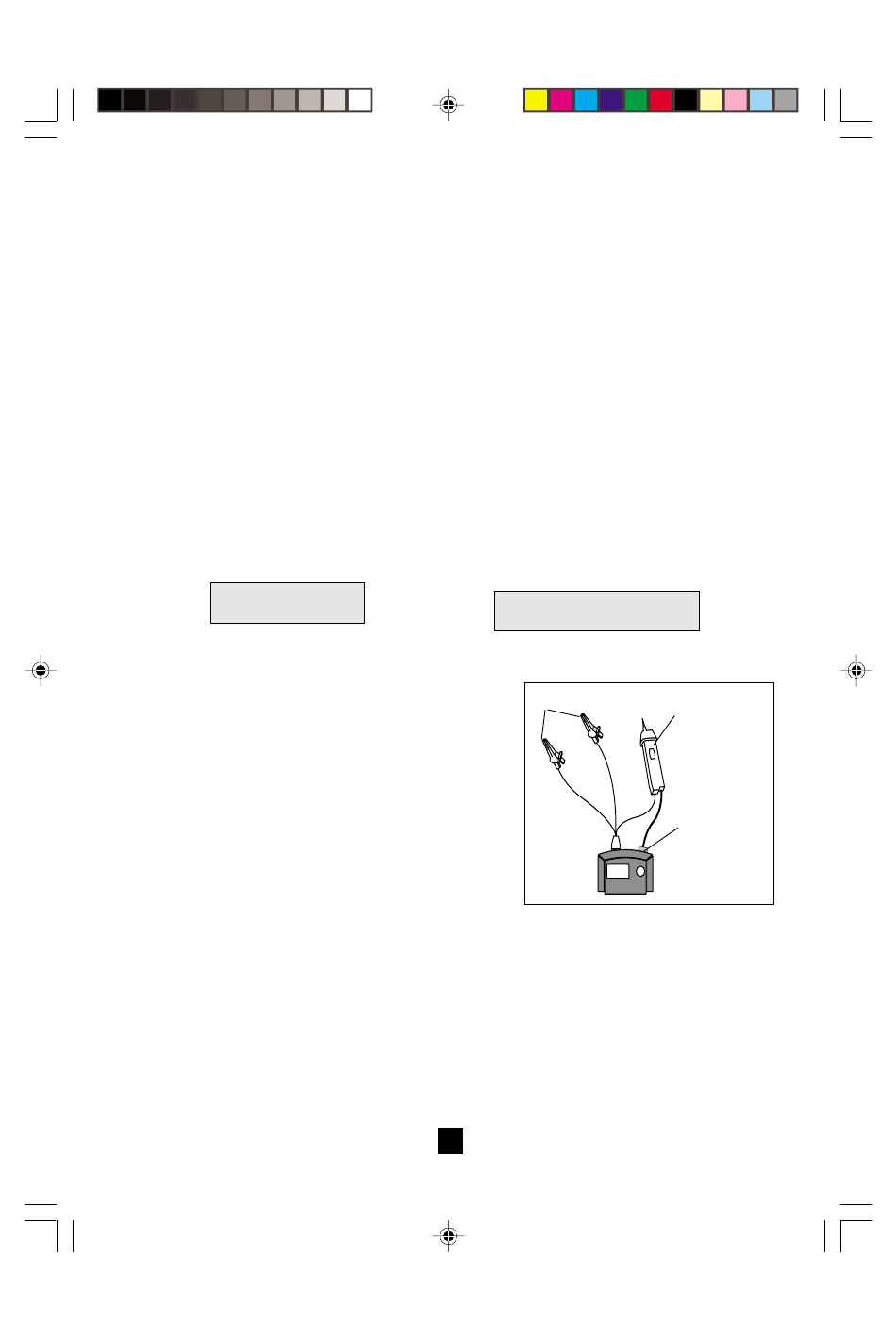

4.8 Sonde de commande déportée
Cette sonde se branche sur la prise RS232 du C.A 6115N.
Elle dispose d'une borne de sécurité 4 mm sur sa partie
inférieure, qui permet de brancher l'un des 3 cordons de
test L, N, ou PE, au choix.
Toutes les mesures sont alors possibles grâce au bouton
jaune situé sur la sonde, qui a la même fonction que le
bouton "TEST" du C.A 6115N.
Un poussoir au dos de la sonde permet d'éclairer le point
de mesure (éclairement de 500 lux environ). Une fonction
très utile pour les mesures hors tension, comme l'isolement
par exemple.
L'utilisation de la sonde nécessite, dans le menu «SET-UP»
(voir § 4.5), de régler le paramètre «bd = baud rate» sur «-P-» .
ATTENTION : Le test de tension PE (raccordé à la terre) ne s'effectue pas avec la sonde.
Un bouton poussoir au dos de la sonde permet à l'opérateur d'éclairer le point de mesure (éclairage
environ 500 lux.). Cette fonction peut être très pratique pour relever des mesures sur des installations
hors tension par exemple.
Pour utiliser la sonde, réglez tout d'abord le "bd = baud rate" (vitesse en bauds) sur "-P" dans le menu
"SET-UP" (Cf. § 4.5).
001
signifie :
11
version 2.8 du logiciel
300 001 Numéro de l'appareil
Pinces crocodiles
Sonde de
commande
déportée
Prise RS232
