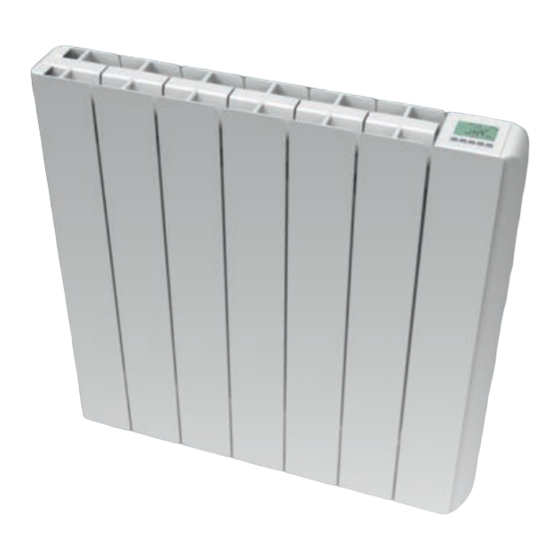

- Page 1 IST 03 F 097-02 MANUEL D’INSTALLATION ET D’ENTRETIEN ALIDEA 2 ALIDEA 2-N Radiateur aluminium à inertie fluide avec thermostat digital programmable ALIDEA DEF_ID 4, 5 4, 5 ø ø...
-
Page 2: Table Des Matières
Chères clientes, chers clients Nous vous remercions d’avoir acheté l’un de nos produits et nous espérons qu’il saura vous donner entière satisfaction. Nous vous conseillons de lire attentivement la notice, car elle contient des indications importantes concernant les consignes de sécurité sur l’utilisation et l’entretien du radiateur. en cas de besoin. - Page 3 Il ne faut en aucun cas installer le radiateur : - dans une niche ; - à moins de 10 cm des angles de la pièce ; - sous une prise de courant ; - sur une étagère. Le radiateur doit être fixé au mur au moyen du support de fixation fourni. L'installation du radiateur dans une zone soumise aux courants d'air est déconseillée car susceptible de perturber la sonde de température du radiateur (exemple : près d'une porte d'entrée, sous une VMC;...
-
Page 4: Nettoyage Du Radiateur
IP24 : appareil protégé contre les projections d’eau Classe II : double isolation 230V +/-10% AC 50 Hz Tension de réseau Mod. ALIDEA 2 / ALIDEA 2-N 1000 W Puissance de la résistance chauffante Mod. ALIDEA 2 / ALIDEA 2-N 1500 W Mod. -
Page 5: Branchements Électriques
4. BRANCHEMENTS ÉLECTRIQUES IMPORTANT • En cas d’installation ou d’entretien, vérifier que le radiateur soit hors tension. • Tenir hors tension le radiateur jusqu’à l’achèvement du montage et la correcte clôture du boîtier. • Après montage ou entretien vérifier que le boîtier soit solidement fixé au mur. Le radiateur peut être lié... -
Page 6: Installation De L'appareil
5. INSTALLATION DE L’APPAREIL Pour obtenir un rendement thermique et un confort d’ambiance optimums, nous recommandons d’installer le radiateur, si possible, sous une fenêtre ou à proximité d’une zone à déperdition thermique élevée de la pièce à chau er. Le radiateur doit être impérativement positionné avec le boîtier de régulation en bas à droite. Ne pas installer le radiateur dans une niche ou sous une prise de courant. -
Page 7: Nombre D'éléments/Puissance
Choisir où positionner le radiateur, voir “1. AVERTISSEMENTS” et “4.1 Spécifications pour l’installation dans la salle de bains”. En fonction de la position choisie, poser le montant du support sur le sol fini: Nombre d’éléments/Puissance 6/1000 W 10/1500 W12/1800 W Distance 320 mm 640 mm 640 mm Marquer avec un crayon la position des 2 trous... - Page 8 Vérifier avec un niveau que le support soit correctement positionné par rapport aux marques Marquer la position des 2 trous supérieurs puis Selon la nature du matériau du mur, choisissez le mode de fixation adapté. Ici, percer le mur en correspondance des 4 marques précédemment tracées.
- Page 9 Monter les 2 crochets supérieurs sur les 2 montants du support: Monter les 2 blocages inférieurs sur les 2 montants du support. Tourner jusqu’à entendre “Clack”. Pour relier le radiateur au circuit électrique, Voir “4. BRANCHEMENTS ÉLECTRIQUES”. Accrocher le radiateur aux crochets supérieurs , faire pivoter doucement le radiateur.
-
Page 10: Réglage Et Programmation
6. RÉGLAGE ET PROGRAMMATION Affichage Automatique Confort Hors-gel Réduit Arrêt Menu Information Programmes Timer Indicateur de Chauffe Fil pilote Verrouillage Jour courant Lundi =1 Dérogation temporaire Programme hebdomadaire Etapes de programmation sur 24 Heures Clavier L’appareil de régulation est muni de cinq touches, comme on peut le voir sur la figure suivante : Validation Touche marche / arrêt Navigation droite... -
Page 11: Remarques Importantes
2ème écran : réglage du jour, du mois et de l’année. Cet écran apparaît 5 secondes après la validation du jour sur le 1er écran. Toujours en utilisant les touches pour modifier la valeur clignotante et en validant avec la touche , programmer la date du jour, puis le mois et enfin l’année. -
Page 12: Description Des Modes De Fonctionnement
6.3 DESCRIPTION DES MODES DE FONCTIONNEMENT : Remarque importante : Pendant le réglage des modes de fonctionnement, si vous ne touchez pas au clavier pendant plus de 8 secondes, vous revenez au mode de départ. 6.3.1 Mode confort Le mode confort vous permet de régler la température ambiante à... -
Page 13: Mode Hors Gel / Vacances
6.3.3 Mode hors gel / vacances Quand ce mode est activé, la température ambiante ne descend pas en dessous de la température indiquée. Deux possibilités s’offrent à vous : - Vous ne stipulez pas de durée, vous êtes alors en mode hors gel sans limitation de durée. -
Page 14: Mode Timer
6.3.4 Mode Timer Le mode timer vous permet de régler la température sur une durée particulière. Cette fonction peut être utilisée lorsque vous restez à la maison pendant plusieurs jours, ou si vous souhaitez remplacer le programme en cours pendant un certain temps (réception...). Vous pouvez régler la durée soit en minutes soit en heures soit en jours à... -
Page 15: Mode Dérogation Temporaire
6.3.6. Mode dérogation temporaire La dérogation temporaire est uniquement accessible en mode automatique Elle permet de suivre pendant une courte durée une température autre que celle prévue par le mode automatique Par exemple, cette fonction est très utile pour un retour imprévu dans la pièce. Cette nouvelle température sera suivie jusqu’au prochain palier du programme. -
Page 16: Programmes Préétablis Usine
6.3.7.a. Programmes préétablis usine Vous pouvez uniquement consulter ou choisir un programme usine. Pour plus de détails sur les programmes, voir dans le tableau ci-dessous. pour valider votre choix et retourner au menu principal (mode automatique Appuyez sur la touche Détails sur les heures de commutations des programmes usines: Le jour correspond au Lundi... - Page 17 P7: 7H – 19H (Bureau) P8: 8H – 19H & Samedi (Magasin) P9: Weekend (Maison secondaire)
- Page 18 6.3.7.b. Programmes utilisateur (U1 à U4) Conseils concernant la programmation: - La programmation se fera par pas de 30 minutes. (1 palier =>1 période = - le 1er jour du programme est le 1er jour de la semaine ( = Lundi). Choisissez le programme utilisateur avec les touches Choisissez le programme utilisateur avec les touches écran...
-
Page 20: Menu Information
6.3.8 Menu information Dans ce menu, vous avez accès aux informations techniques du radiateur: - Température - Consommation d’énergie par : • Jour • Semaine • Mois • Année • Total Pour naviguer dans ce menu, utilisez les touches Pas de remise à zéro possible pour toutes les informations dans ce menu. Remarque : dans ce menu, n’utilisez pas la touche de navigation pour vous déplacer. -
Page 21: Mode Arrêt
Consommation électrique du mois en cours en kWh Consommation électrique de chacun des 12 derniers mois en kWh par appuis sur la touche Consommation électrique de l’année en cours en kWh Consommation électrique de chacune des 4 années précédentes en kWh par appuis sur la touche Consommation en kWh depuis la première mise en service. -
Page 22: Fonctions Spéciales
6.3.10 Mode Fil Pilote FP Ce mode est actif quand le radiateur est commandé par une centrale de programmation. FP est affiché en haut à droite accompagné par le symbole de la fonction commandée par le fil pilote. Le mode de fonctionnement réel dépend du signal du fil pilote et le mode sélectionné... -
Page 23: Fonction Étalonnage De La Sonde De Température
peut qu’une détection soit active. Critère de détection d’ouverture de fenêtre : Chute de la température ambiante supérieur à 5°C en moins de 30min. Critère de détection de fermeture de fenêtre : Après un arrêt de 30min le radiateur test automatiquement si la température ambiante remonte de Si la température ambiante remonte de plus d’1°C alors retour au mode précédent. -
Page 24: Paramètres Utilisateur
6.4 Paramètres utilisateur Pour accéder à ce menu, appuyez sur le bouton pendant environ 8s. Les valeurs soulignées sont les valeurs p ar déf aut. Afficheur avec options possibles Fonction menu Langue, Français ou Anglais Format de l'heure Changement automatique d'heure hiver pour assurer mode... -
Page 25: Réglage De L'heure
6.5 Réglage de l’heure : Vous pouvez à tout moment accéder à ce menu de réglage de l’heure et de la date par un appui long de 4 secondes sur la touche OK Les heures clignotent, réglage possible en appuyant sur la 1. -
Page 26: Mode Radio Fréquence
Dans l’application, aller dans l’onglet « Mes objets », ajoutez un objet en cliquant sur le « + » en haut à droite de l’écran. Sélectionnez la marque « Equation » et choisissez dans la liste le modèle de votre radiateur. -
Page 27: Pannes
7. PANNES En cas de panne, ne pas utiliser l’appareil et le débrancher de l’alimentation électrique. Pour la réparation, n’ouvrez pas le radiateur, s’adresser exclusivement à des techniciens agréés et autorisés à intervenir sur ce type de produit. Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après- vente ou des personnes de qualification similaire afin d’éviter un danger. - Page 28 PROBLÈME ÉTAT DE RADIATEUR CAUSE POSSIBLE SOLUTION Le radiateur chauffe Radiateur en chauffe radiateur Eviter d’installer le en permanence installé à proximité radiateur à proximité d’une courant d’air d’une courant d’air. (porte d’entrée, trou Vérifier aération gaz derrière température ne soit le radiateur) ou la pas augmentée.
-
Page 29: Garantie
1073 11. DÉCLARATION UE DE CONFORMITÉ Le sousigné, Leroy Merlin, déclare que l’équipement radioélectrique du type Alidea 2 / Alidea 2-N est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l’adresse internet suivante : www.leroymerlin.fr sous les références :... -
Page 30: E Xigences D'informations Selon Le Règlement (Ue) 2015/1188
12. EXIGENCES D’INFORMATIONS SELON LE RÈGLEMENT (UE) 2015/1188 DE LA COMMISSION du 28 avril 2015 Référence(s) du modèle: Alidea 2 et 2-N 1000W/ Alidea 2 et 2-N 1500W/ Alidea 2 et 2-N 1800W Caractéristique Symbole Valeur Unité Caractéristique Unité Puissance thermique... -
Page 32: Radiateur Aluminium À Inertie Fluide Avec Thermostat Digital Programmable
59712 LILLE - Cédex 9 Le Producteur se réserve le droit de modifier sans préavis les indications reportées dans la présente notice si cela nous semble opportun, tout en laissant les caractéristiques essentielles inchangées. IST ALIDEA 2 - 2N FR IST 03 F 097-02...
