FRANÇAIS
•
Pour des raisons de sécurité, il est interdit d'apporter des modifications non autorisées à l'appareil.
Important : Ne regardez jamais directement la source de lumière ! N'utilisez pas le jeu de lumière en présence de
personnes souffrant d'épilepsie.

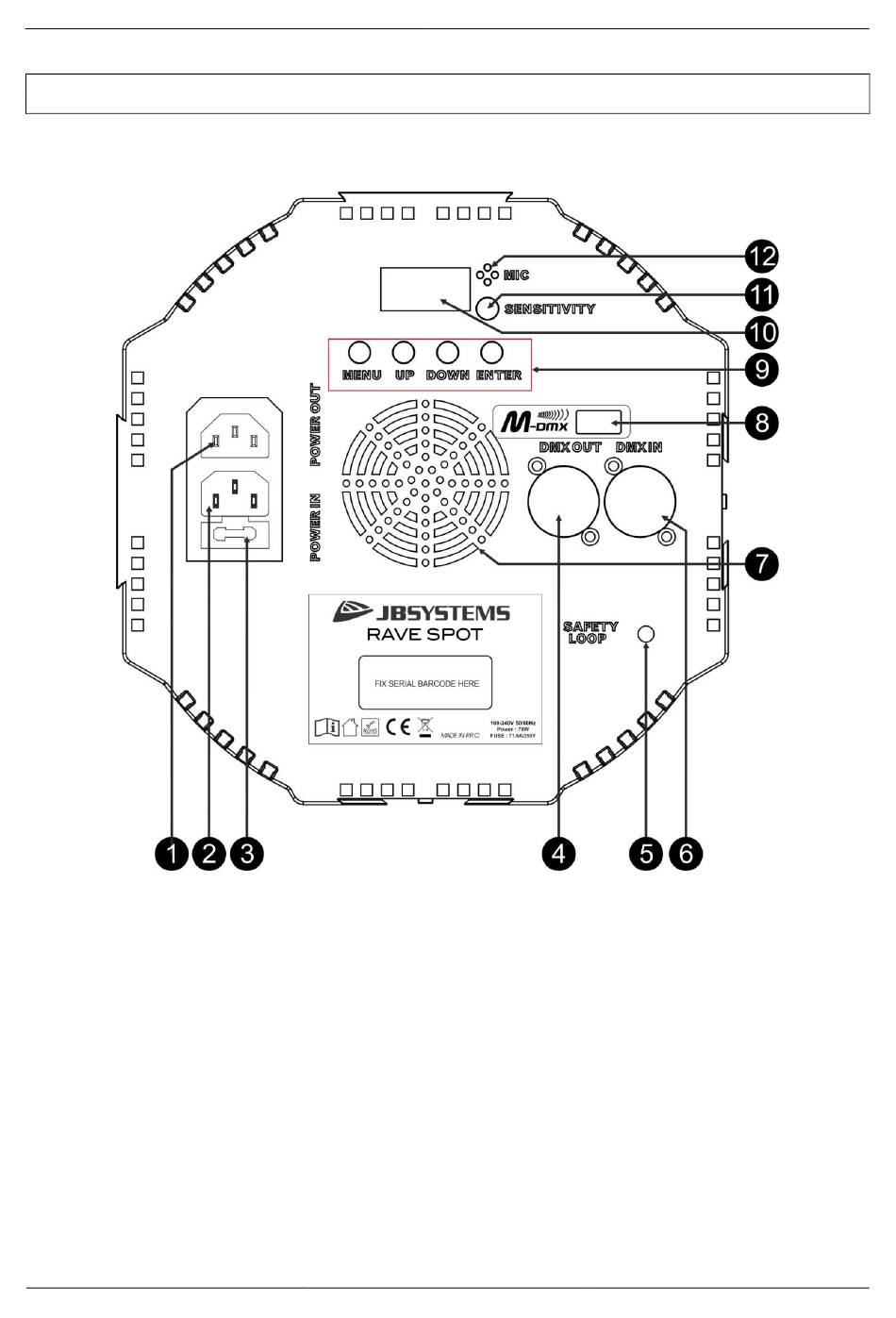

DESCRIPTION :
1. SORTIE SECTEUR : il est possible d'utiliser nos « câbles combinés » et cette sortie CEI pour mettre en
série une autre unité.
2. ENTRÉE D'ALIMENTATION SECTEUR : prise CEI avec porte-fusible. Branchez le câble d'alimentation
secteur fourni dans cette prise.
3. PORTE-FUSIBLE : accueille un fusible en verre 1,6 A/250 V à action retardée afin de protéger les
circuits électroniques internes.
4. ENTREE M-DMX : Ce connecteur USB ne sert PAS à effectuer des mises à jour ou à connecter
l'appareil à un ordinateur! Le connecteur USB vous permet d'ajouter aisément le DMX sans fil à
l'appareil ! Il suffit d'y connecter le WTR-DMX DONGLE (optionnel) de la marque BRITEQ
aurez le DMX sans fil prêt à être utilisé ! De plus, si vous reliez d'autres appareils à la sortie DMX filaire
de cet appareil, vous pourrez transférer les données DMX reçues à tous les autres appareils dans la
chaîne DMX ! Il n'y à pas de réglages à faire dans le menu de configuration. Il suffira de suivre la
procédure décrite dans le mode d'emploi qui est livre avec le WTR-DMX DONGLE de BRITEQ
WTR-DMX DONGLE est disponible chez WWW.BRITEQ-LIGHTING.COM (order code: 4645)
5. BOULON A ŒIL DE SECURITE : utilisé pour attacher un câble de sécurité au cours du levage de
l'appareil (reportez-vous au paragraphe « Montage au plafond » )
6. SORTIE DMX : connecteur XLR 3 broches femelle pour connecter le projecteur à l'unité suivante dans
la chaîne DMX.
JB SYSTEMS®
3/12
GUIDE D'UTILISATION
RAVE SPOT
®
et vous
®
. Le
