jcm-tech IP-EXT4+ Manuel De L'utilisateur

Masquer les pouces
1
2
3
4
5
6
7
8
9
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

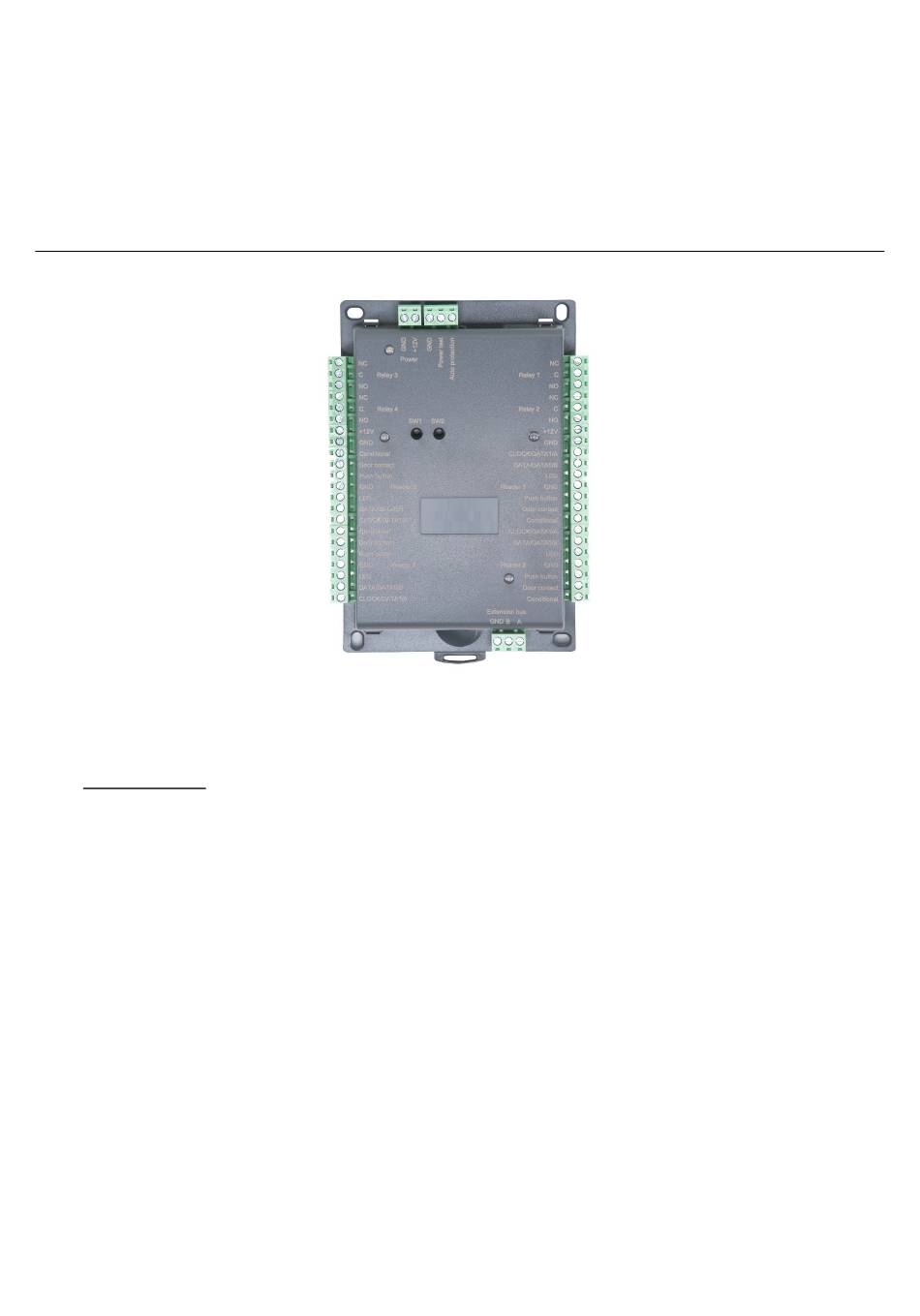

Manuel de l'utilisateur
IP-EXT4+
S/
S/
SOMMAIRE
Sommaire ............................................................................................................................... 1
Informations et recommandations ..................................................................................... 2
Caractéristiques techniques ............................................................................................... 2
Raccordement à la centrale IP-12+ ..................................................................................... 4
Raccordement à une centrale IP-12 dejà installée ............................................................ 5
Raccordement d'une gâche à rupture de courant et d'une ventouse électromagnétique fonctionnant
par manque de courant ........................................................................................................ 6
Raccordement d'une gâche standard à émission de tension ......................................... 7
Parametrage du module sous DOMOS .............................................................................. 8
Fonctions des bornes .......................................................................................................... 9
UM_3201001_IP-EXT4+_FR_Rev01
Page 1/9

Publicité

Table des Matières
loading

Manuels Connexes pour jcm-tech IP-EXT4+

Sommaire des Matières pour jcm-tech IP-EXT4+

  • Page 1: Table Des Matières

    Manuel de l’utilisateur IP-EXT4+ SOMMAIRE Sommaire ..........................1 Informations et recommandations ..................2 Caractéristiques techniques ....................2 Raccordement d’un dispositif utilisant les protocoles BUS S, wiegand, clock&data ou RS485 3 Raccordement à la centrale IP-12+ ..................4 Raccordement à une centrale IP-12 dejà installée ............5 Raccordement d’une gâche à...

  • Page 2: Informations Et Recommandations

    JCM Technologies S.A. déclare que le produit IP-EXT4+ lorsqu'il est utilisé en conformité, satisfait aux exi- gences fondamentales de les Directives 2014/30/UE sur la compatibilité électromagnétique; et avec la Di- rective RoHS 2011/65/UE. JCM TECHNOLOGIES, SA Voir page web www.jcm-tech.com/fr/declarations-fr BISBE MORGADES, 46 BAIXOS 08500 VIC (BARCELONA) ESPAGNE ...

  • Page 3: Raccordement D'un Dispositif Utilisant Les Protocoles Bus S, Wiegand, Clock&Data Ou Rs485

    RACCORDEMENT D’UN DISPOSITIF UTILISANT LES PROTOCOLES BUS S, WIEGAND, CLOCK&DATA OU RS485 BUS S (+12V,GND,S): o Equipements JCM WIEGAND (+12V,GND,DATA1, DATA0,LED): o Lecteurs de proximité o Claviers o Lecteurs biométriques o Récepteurs radio +12V/200mA max RELOJ Y DATOS (+12V,GND,CLOCK, S/DATA1/CLOCK/A DATA,LED): DATA0/DATA/B o Lecteurs de piste magnétique...

  • Page 4: Raccordement À La Centrale Ip-12

    RACCORDEMENT À LA CENTRALE IP-12+ IP-12+ IP-EXT4+ IP-EXT4+ Jusq’à 10 modules IP- EXT4+ par central IP-12+ RS485 Information : 2 fils (2 paires recommandées) Distance max : 750m Type de câble : 0,6mm (SYT conseillé) Attention : Ne câblez pas les fils près d’autres câbles porteurs de tensions ou courant élevés notamment les câbles 220V ou plus.

  • Page 5: Raccordement À Une Centrale Ip-12 Dejà Installée

    RACCORDEMENT À UNE CENTRALE IP-12 DEJÀ INSTALLÉE Connecteur RJ45 du 8 7 6 5 4 3 2 1 cable de ressau IP-EXT4+ IP-EXT4+ IP-12 Pour obtenir les lignes A et B, il faut couper le câble existant du côté des modules IP-EXT4+ ou utiliser le convertisseur CONV-485 Jusqu’à...

  • Page 6: Raccordement D'une Gâche À Rupture De Courant Et D'une Ventouse Électromagnétique Fonctionnant Par Manque De Courant

    RACCORDEMENT D’UNE GÂCHE À RUPTURE DE COURANT ET D’UNE VENTOUSE ÉLECTROMAGNÉTIQUE FONCTIONNANT PAR MANQUE DE COURANT Diode anti-retour Alimentation +12V 0V Attention : Afin d’éviter tous dysfonctionnements aléatoires qui viendraient perturber la bonne utilisation du système due à des courants de retour, il est impératif d’utiliser et de raccorder les diodes anti-retour livrées avec la centrale suivant le schéma de câblage ci-dessus.

  • Page 7: Raccordement D'une Gâche Standard À Émission De Tension

    RACCORDEMENT D’UNE GÂCHE STANDARD À ÉMISSION DE TENSION Alimentation Diode anti-retour +12V 0V Attention : Afin d’éviter tous dysfonctionnements aléatoires qui viendraient perturber la bonne utilisation du système due à des courants de retour, il est impératif d’utiliser et de raccorder les diodes anti-retour livrées avec la centrale suivant le schéma de câblage ci-dessus.

  • Page 8: Parametrage Du Module Sous Domos

    PARAMETRAGE DU MODULE SOUS DOMOS Pour configurer votre logiciel DOMOS, vous aurez besoin de l’identifiant du module. Celui-ci est inscrit sur une éti- quette collée sur le haut du boitier (exemple : ID : 00001). Notez ce numéro. Cliquez sur le bouton Technique puis sur Configuration du site. Sous la centrale sur laquelle est raccordée votre module, cliquez sur Modules Portes puis sur ajouter un module.

  • Page 9: Fonctions Des Bornes

    FONCTIONS DES BORNES Repos Repos Commun Commun Travail Travail Repos Repos Commun Commun Travail Travail Sortie alimentation +12VDC Sortie alimentation +12VDC Sortie alimentation 0VDC Sortie alimentation 0VDC Entrée sous condition S / CLOCK / DATA1 / A Contact de porte DATA / DATA0 / B Bouton poussoir Bouton poussoir...
