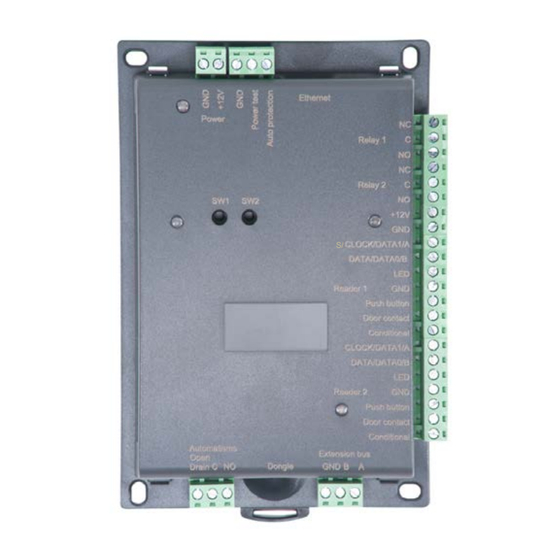

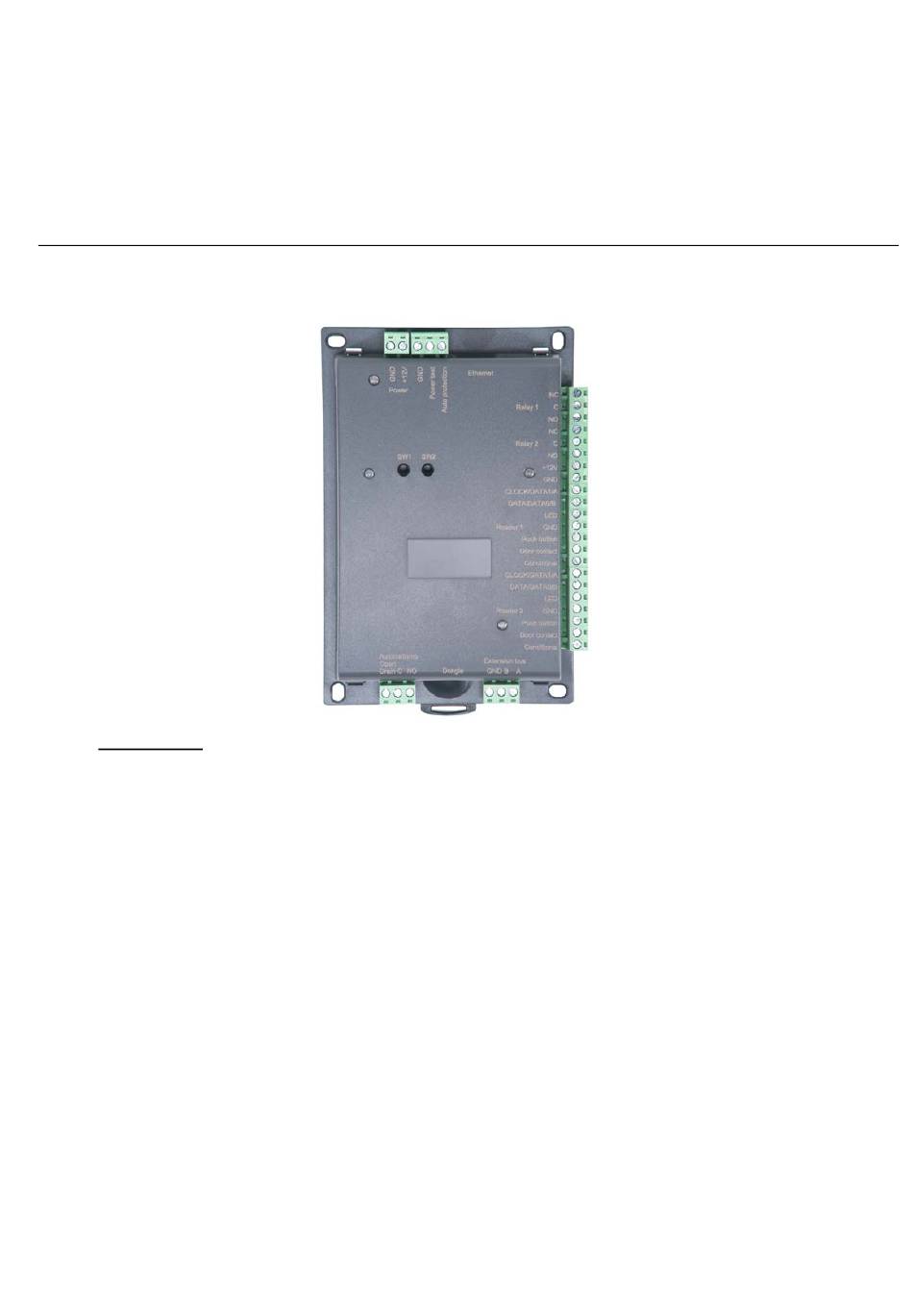

Manuel de l'utilisateur
IP-12+
S/
Sommaire
Informations et recommandations ..................................................................................................... 2
Caractéristiques techniques ............................................................................................................... 2
Compatibilité ......................................................................................................................................... 2
Raccordement des modules IP-EXT4+ et IP-EXTIO ......................................................................... 4
Raccordement d'une gâche à rupture de courant et d'une ventouse électromagnétique fonctionnant
par manque de courant ....................................................................................................................... 5
Raccordement d'une gâche standard à émission de tension ......................................................... 6
Raccordement de la centrale IP-12+ au réseau Ethernet ................................................................ 7
Installation du dongle DOMOS ........................................................................................................... 8
Fonctions des bornes .......................................................................................................................... 9
Utilisation des boutons reset ............................................................................................................ 10
UM_3200998_IP-12+_FR_Rev01.doc
Page 1/10
Publicité
Table des Matières
Manuels Connexes pour jcm-tech IP-12+
Sommaire des Matières pour jcm-tech IP-12+
-
Page 1: Table Des Matières
Manuel de l’utilisateur IP-12+ Sommaire Informations et recommandations ..................... 2 Caractéristiques techniques ....................... 2 Compatibilité ............................2 Raccordement d’un dispositif utilisant les protocoles BUS S, wiegand, clock&data ou RS485 3 Raccordement des modules IP-EXT4+ et IP-EXTIO ................. 4 Raccordement d’une gâche à rupture de courant et d’une ventouse électromagnétique fonctionnant par manque de courant ........................ -
Page 2: Informations Et Recommandations
JCM Technologies S.A. déclare que le produit IP-12+ lorsqu'il est utilisé en conformité, satisfait aux exi- gences fondamentales de les Directives 2014/30/UE sur la compatibilité électromagnétique; et avec la Di- rective RoHS 2011/65/UE. JCM TECHNOLOGIES, SA Voir page web www.jcm-tech.com/fr/declarations- BISBE MORGADES, 46 BAIXOS 08500 VIC (BARCELONA) ESPAGNE •... -
Page 3: Raccordement D'un Dispositif Utilisant Les Protocoles Bus S, Wiegand, Clock&Data Ou Rs485
RACCORDEMENT D’UN DISPOSITIF UTILISANT LES PROTOCOLES BUS S, WIEGAND, CLOCK&DATA OU RS485 BUS S (+12V,GND,S): o Equipements JCM WIEGAND (+12V,GND,DATA1, DATA0,LED): o Lecteurs de proximité +12V, 200mA máx o Claviers S/DATA1/CLOCK/A o Lecteurs biométriques DATA0/DATA/B o Récepteurs radio RELOJ Y DATOS (+12V,GND,CLOCK, DATA,LED): o Lecteurs de piste magnétique o Lecteurs de code barre... -
Page 4: Raccordement Des Modules Ip-Ext4+ Et Ip-Extio
RACCORDEMENT DES MODULES IP-EXT4+ et IP-EXTIO Jusq’à 10 modules par central IP-12+ IP-EXT4+ IP-EXTIO Bus RS485 Vous pouvez également utiliser les borniers A et B des modules IP-EXT4+ pour raccorder votre bus RS485. Information : 2 fils (2 paires recommandées) Distance max : 750m Type de câble : 0,6mm (SYT conseillé) Attention :... -
Page 5: Raccordement D'une Gâche À Rupture De Courant Et D'une Ventouse Électromagnétique Fonctionnant Par Manque De Courant
RACCORDEMENT D’UNE GÂCHE À RUPTURE DE COURANT ET D’UNE VENTOUSE ÉLECTROMAGNÉTIQUE FONCTIONNANT PAR MANQUE DE COURANT Diode anti-retour Alimentation +12V 0V Attention : Afin d’éviter tous dysfonctionnements aléatoires qui viendraient perturber la bonne utilisation du système due à des courants de retour, il est impératif d’utiliser et de raccorder les diodes anti-retour livrées avec la centrale suivant le schéma de câblage ci-dessus. -
Page 6: Raccordement D'une Gâche Standard À Émission De Tension
RACCORDEMENT D’UNE GÂCHE STANDARD À ÉMISSION DE TENSION Alimentación Diodo antirretorno +12V 0V Attention : Afin d’éviter tous dysfonctionnements aléatoires qui viendraient perturber la bonne utilisation du système due à des courants de retour, il est impératif d’utiliser et de raccorder les diodes anti-retour livrées avec la centrale suivant le schéma de câblage ci-dessus. -
Page 7: Raccordement De La Centrale Ip-12+ Au Réseau Ethernet
RACCORDEMENT DE LA CENTRALE IP-12+ AU RÉSEAU ETHERNET Câble croisé Câble droit Câble droit Chaque centrale IP-12+ possède une adresse IP. Cette adresse est inscrite sur une étiquette collée sur le boitier de la centrale. Pour configurer une adresse IP différente, vous pouvez utiliser le menu « Détection automatique » de DOMOS. Pour cela, procéder comme suit : •... -
Page 8: Installation Du Dongle Domos
INSTALLATION DU DONGLE DOMOS Pour utiliser votre logiciel DOMOS, vous devrez, dans certains cas (voir tableau suivant), installer un dongle sur votre centrale. Utilisation du dongle Nombre de lecteurs sur l’installation Dongle License Jusqu’à 4 lecteurs Aucun dongle nécessaire Jusqu’à 10 lecteurs Dongle nécessaire DOMOS-10 Jusqu’à... -
Page 9: Fonctions Des Bornes
FONCTIONS DES BORNES Repos Commun Travail Repos Commun Travail Sortie alimentation +12V Sortie alimentation 0V S / CLOCK / DATA1 / A DATA / DATA 0 / B Bouton poussoir Contact de porte Entrée sous condition CLOCK / DATA1 / A DATA / DATA 0 / B Bouton poussoir Contact de porte... -
Page 10: Utilisation Des Boutons Reset
UTILISATION DES BOUTONS RESET Utiliser ce switch pour remettre les paramètres réseau d’usine (adresse IP: 192.168.2.150, masque 255.255.255.0). • Couper l’alimentation. • Maintenez le switch enfoncé tout en remettant l’alimentation • Pour adresse IP fixe, libérez le swithc après le premier clignotement du LED bleu du Bus d’extension (environ 5 secondes), pour mode DHCP, libérez le swithc après le deuxième clignotement (environ 5 secondes plus) Utiliser ce switch pour effacer toute la mémoire de la centrale...
