- Page 1 MANUEL TECHNIQUE Moniteur vidéophonique Maxi 2 fils Art. 6801W - Art. 6801W/BM Passion.Technology.Design.
-
Page 2: Table Des Matières
Avertissements Usage prévu Ce produit Comelit a été conçu pour être utilisé sur des installations de communication audio et vidéo, dans des bâtiments résidentiels, commerciaux, industriels et publics ou à usage public. Installation Toutes les opérations liées à l'installation des produits Comelit sont réservées à des techniciens qualifiés qui devront suivre attentivement les consignes des Manuels / Instructions desdits produits. -
Page 3: Description

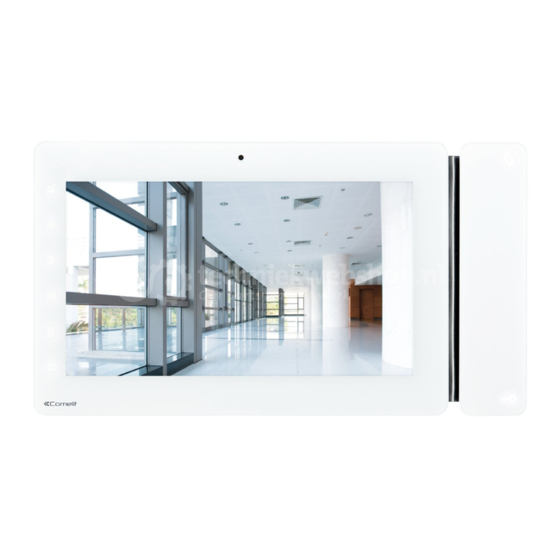

Maxi 6801W est un moniteur vidéophonique couleurs équipé de 8 boutons de fonction et de 6 boutons de réglage. Maxi 6801W/BM est un moniteur vidéophonique couleurs équipé de 8 boutons de fonction et de 6 boutons de réglage, avec système d’amplification magnétique pour les appareils auditifs. -
Page 4: Activation Boutons À Effleurement
Activation boutons à effleurement f Effleurer pour activer les touches de fonction. f Appuyer 1 fois sur un bouton au choix pour exécuter la fonction à laquelle il est associé. Attendre environ 1 seconde avant d'appuyer à nouveau sur le même bouton. En appuyant plusieurs fois de suite sur le même bouton, la commande est annulée. -
Page 5: Caractéristiques Techniques
Caractéristiques techniques DONNÉES GÉNÉRALES 6801W 6801W/BM Hauteur produit (mm) Largeur produit (mm) Profondeur produit (mm) Poids (g) Couleur Blanc RAL9003, base grise RAL7001 Blanc RAL9003, base grise RAL7001 Matériau ABS, Verre ABS, Verre Montage à encastrement Oui, avec accessoire dédié... -
Page 6: Installation
Installation Installation sur boîtier à encastrer art. 6817 223 mm ALTO HAUT OBEN L min = 6 cm L max = 10 cm CLACK ! DÉMONTAGE... -
Page 7: Installation En Saillie (Art. 6820 - En Option)
Installation en saillie (Art. 6820 - en option) 223 mm L min = 6,5 cm L max = 7 cm CLACK ! DÉMONTAGE... -
Page 8: Connexions
1212/B SONNERIE SUONERIA SUPPLÉMENTAIRE SUPPLEMENTARE 1229 COLONNE MONTANTE MONTANTE VIDEOCITOFONICA VIDÉOPHONIQUE IN IN 6801W 1214/2C ENTRÉE INGRESSO PROGRAMMABLE PROGRAMMABILE COLONNE MONTANTE MONTANTE VIDEOCITOFONICA VIDÉOPHONIQUE 20 m MAX - Connecter un seul dispositif de répétition d'appel pour chaque code d'appel. 20 m MAX - Pour la connexion, utiliser un câble blindé et ne pas faire passer les câbles à proximité de charges inductives lourdes ou de câbles d'alimentation (230V / 400V). -
Page 9: Réglages
Réglages Moniteurs vidéophoniques principaux et secondaires Les systèmes disposant de l'alimentation 1209, 1210 ou 1210A peuvent supporter au maximum 1 moniteur vidéophonique principal (+3 à alimentation séparée) alors que les systèmes disposant de l'alimentation 4888C peuvent supporter jusqu’à 2 moniteurs vidéophoniques principaux (+2 à alimentation séparée). Pour configurer le moniteur vidéophonique comme PRINCIPAL , régler le DIP 8 de S2 sur OFF. -
Page 10: Configuration Des Boutons
Configuration des boutons Par défaut, les boutons gèrent les fonctions de la ligne A (Tableau « Configuration de base »). Il est possible de modifier la configuration d’origine des boutons en modifiant la position des DIP 1-2-3-4 de S2 à l’arrière du moniteur vidéophonique, en choisissant l’une des combinaisons (B-P) proposées dans le tableau. -
Page 11: Configuration Avancée
Configuration avancée Au cas où les configurations de base (A-P) ne répondraient pas à vos besoins, vous pouvez programmer chaque bouton en suivant les procédures décrites ci-après. Au terme de la programmation, mettre les DIP 1-2-3-4 de S2 (PROG) sur ON. Lorsque les DIP sont ainsi configurés, les boutons gouvernent les fonctions programmées. -
Page 12: Appel Intercommunicant À Adresse Sélective
Appel intercommunicant à adresse sélective : programmation des boutons 1. Effectuer les opérations illustrées au paragraphe « Attribution adresse sélective » sur les dispositifs concernés par l’appel intercommunicant. 2. Noter les réglages des DIP-switches S1. 3. Accéder à la programmation en mettant le DIP 6 de S2 sur ON. »... -
Page 13: Actionneur Générique, Actionneur À Code
Actionneur générique, actionneur à code Actionneur générique : programmation des boutons 1. Noter les réglages des DIP-switches S1. 2. Accéder à la programmation en mettant le DIP 6 de S2 sur ON. » la LED clignote 3. Consulter le tableau « Configuration de base »... -
Page 14: Autres Fonctions : Programmation Des Boutons
Autres fonctions : programmation des boutons 1. Accéder à la programmation en mettant le DIP 6 de S2 sur ON. » la LED clignote 2. Consulter le tableau « Configuration de base » pour identifier une combinaison des DIP-switches présentant les fonctions souhaitées correspondant aux boutons que l’on souhaite programmer, puis configurer les DIP S2. -
Page 15: Programmation Led/Alarme/Ouvre-Porte/Actionneur
Programmation LED/alarme/ouvre-porte/actionneur Prendre note de la configuration de S2, S1 et la rétablir à la fin de la programmation. Entrée IN 1- IN 2 LED (par défaut)* Entrée CFP2 - IN 1 ALARME* OK prog: Entrée CFP2 - IN 1 OUVRE-PORTE* KO prog: Entrée CFP2 - IN 1... -
Page 16: Réinitialisation Programmation
Réinitialisation programmation Configurations d'usine : • Fonctions des boutons selon la combinaison DIP 1-2-3-4 de S2 • Adresse intercommunicant absente • Fonction plage et adresses mini et maxi absentes • Réinitialisation sonneries • Entrée IN 1 - IN 2 > LED (défaut). •... -
Page 17: Tableau D'adressage
Tableau d'adressage DIP switch Code 1,2,3,4,5 1,3,4,5,6 1,2,4,5,7 1,4,5,6,7 1,2,3,5,8 1,3,5,6,8 1,2,5,7,8 2,3,4,5,6 3,4,5,7 2,4,5,6,7 4,5,8 2,3,5,6,8 3,5,7,8 1,2,3,4,5,6 1,3,4,5,7 1,2,4,5,6,7 1,4,5,8 1,2,3,5,6,8 1,3,5,7,8 2,3,4,5,7 3,4,5,6,7 2,4,5,8 4,5,6,8 2,3,5,7,8 1,2,6 1,2,3,4,5,7 1,3,4,5,6,7 1,2,4,5,8 1,4,5,6,8 1,2,3,5,7,8 2,3,4,5,6,7 3,4,5,8 2,4,5,6,8 4,5,7,8 1,2,3 1,3,6 1,2,7 1,6,7...
