Table des matières Consignes de sécurité importantes (non traduites)…..3 Mentions légales (non traduites)........3 Garantie limitée (non traduite)......... 3 1. Introduction ..............4 2. Légendes ..............4 3. Schémas de raccordement ........... 5 4. Configuration de la S16 ..........9 4.1 Fonctionnement standard .......... -
Page 4: Introduction

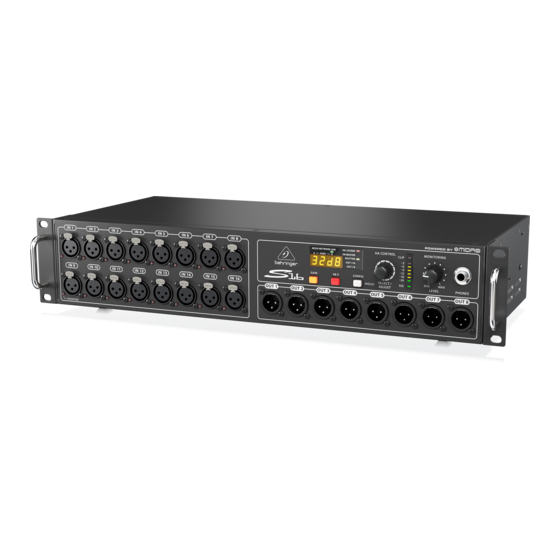

1. Présentation Le Digital Snake S16 est un boitier de scène 16-in, 8-out qui utilise le réseau AES50 avec la technologie KLARK TEKNIK SuperMac. Conçu pour de multiples scénarios avec un seul câble Ethernet, le S16 fonctionne aussi bien comme un multipaire autonome pour une utilisation avec une console analogique ou dans le cadre de la solution de mixage numérique BEHRINGER avec la console de mixage numérique X32 et le monitoring personnalisé... -
Page 9: Configuration De La S16
4. Configuration du S16 En ajustant le bouton HA CONTROL SELECT/AJUST, le S16 peut être configuré pour répondre à de nombreuses applications différentes. Les voyants d'état indiquent les paramètres actuels. En appuyant sur le bouton CONFIG tout en tournant le bouton HA CONTROL SELECT/AJUST, vous pouvez faire défiler les 10 options de configuration. Voir le tableau Opération Mode pour les détails de routage de chaque paramètre de configuration. -
Page 10: Fonctionnement Standard
4.1 Fonctionnement standard Le S16 est en mode standard (par défaut) lorsque tous les voyants d'état de configuration sur l'afficheur avant sont éteints. Ceci est utile pour utiliser l'appareil comme un multipaire numérique avec la console X32 pour transférer facilement 16 canaux de la scène à la console façade. Les sorties sont patchées sur les canaux 1-8 du S16 comme ceux qui apparaissent sur le 8 XLR analogiques de la console, les sorties 17-24 et 25-32 correspondent aux 2 sorties ADAT et les sorties 33-48 correspondent à... - Page 11 Les signaux envoyés par la X32 à cette l'étape sont les mêmes sur toutes les unités de la S16.Les canaux 1-8 du boitier de scène S16 apparaîtront sur les sorties XLR de chaque unité. Pour atteindre la totalité des coxerions de sorties sur scène, les 2e et 3e unités S16 doivent avoir leurs sorties physiques mises sur +8 OUT et +16 OUT respectivement. Les tableaux suivant détaillent le flux des signaux depuis et vers la scène avec 3 unités S16.
-
Page 12: Fonctionnement Autonome
5. Fonctionnement autonome Le S16 peut être utilisé sans jonction avec la console X32. Une paire d’unité de S16 peut être reliée pour envoyer 16 canaux vers et à partir de la scène pour fournir un multipaire numérique de haute qualité pouvant fonctionner avec n'importe quel table de mixage analogique. Dans ce scénario, un maître S16 sera placé...
