5 - PRÉDISPOSITION POUR LA MISE EN SERVICE

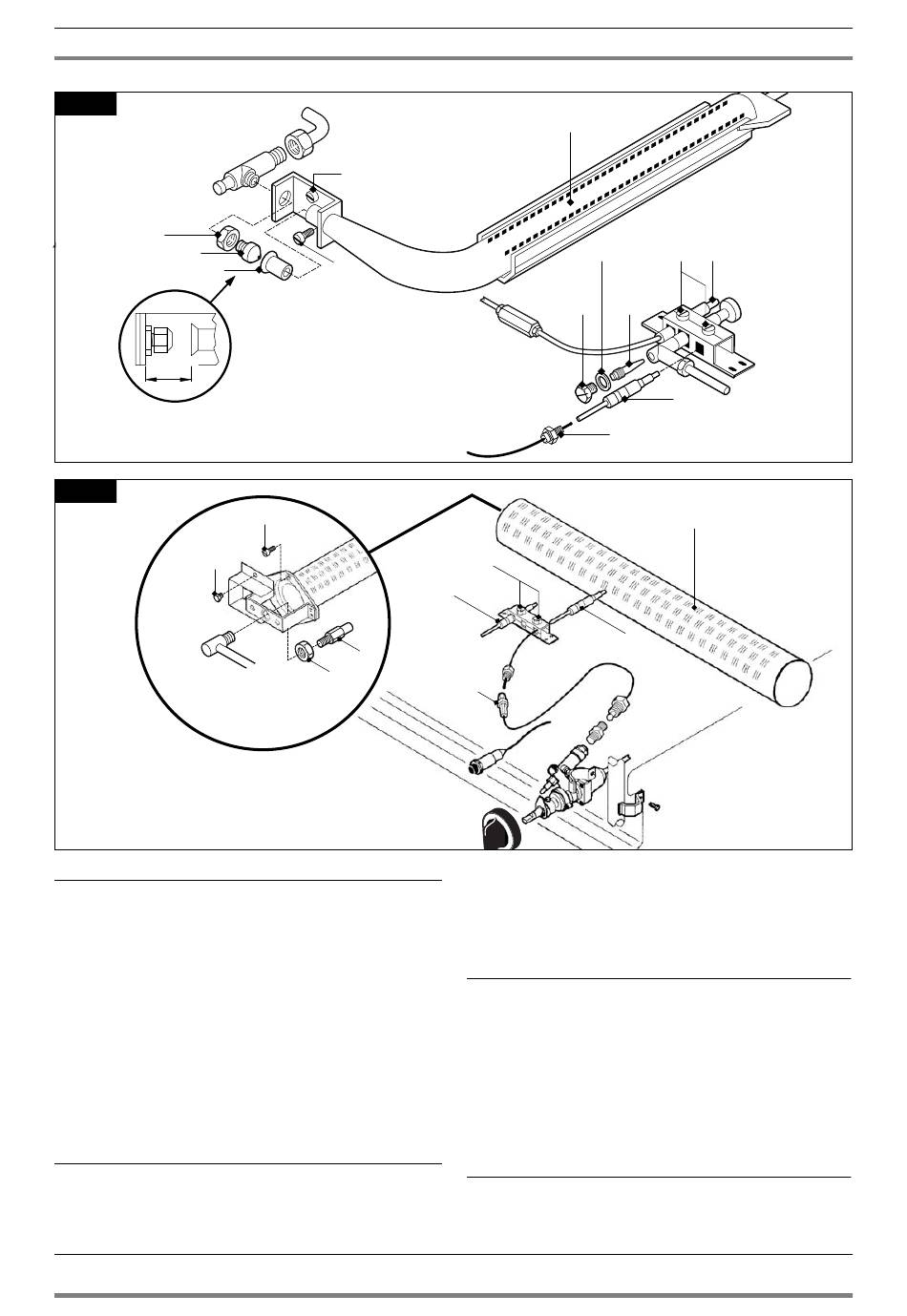

Fig. 2A
9
3
4
A
Fig. 2B
2
5.1.8 Contrôle du fonctionnement
• Mettre l'appareil en service suivant les instructions reportées dans
le mode d'emploi ;
• Vérifier l'absence de fuites de gaz au moyen d'un détecteur de
fuite de gaz en aérosol.
• Contrôler l'allumage et la formation régulière de la flamme du
brûleur principal, pour le minimum également.
• Pour le four GN 1/1 (Fig. 3B), après allumage (§ 6.3.3), porter la
manette au minimum (symbole étincelle) et vérifier que le brûleur
soit allumé sur toute sa circonférence avec une flamme la plus basse
possible. Les réglages éventuels s'effectuent au moyen de la vis (7).
• Contrôler que les flammes pilote fonctionnent correctement.
• Reporter les valeurs de réglage sur la plaquette signalétique pré-
vue à cet effet et l'appliquer en un point approprié.
• Il est conseillé de stipuler un contrat d'entretien.

5.1.9 Recommandations pour l'installateur

• Expliquer et montrer à l'utilisateur final le fonctionnement et l'u-
tilisation de l'appareil en suivant les instructions ; lui remettre le
manuel d'instructions en main propre.
012_02 / 012_92 - Cuisinieres toute plaque
19
2
19
3
9
18
13
11
15
6
16
• L'informer que toutes modifications ou travaux exécutés dans
l'habitation et touchant l'alimentation d'air comburant entraî-
nent la nécessité d'effectuer un nouveau contrôle du fonctionne-
ment de l'appareil.
5.1.10 Conversion et adaptation à des types de gaz
différents
Pour passer à un autre type de gaz, par exemple du méthane au gaz
liquide, ou bien à un autre groupe de gaz, se reporter au tableau
"DONNEES TECHNIQUES" pour savoir quel est le modèle d'injecteurs
approprié au nouveau gaz.
Les injecteurs des brûleurs principaux et pilote pour les autres types
de gaz, reportant le diamètre relatif en centième de millimètre, se
trouvent dans un sachet fourni avec l'appareil. Après avoir terminé
la conversion ou l'adaptation au type de gaz, effectuer un contrôle
des fonctions de l'appareil tel que décrit au paragraphe 5.1.8
"Contrôle du fonctionnement".
5.1.11 Remplacement des injecteurs du brûleur (Fig. 1)
Pour remplacer l'injecteur (1) : retirer la grille, le couvre-brûleur, la
tête du brûleur et la plaque de cuisson.
11 · 22
15 17
12
14
16
18
14
03/2006
