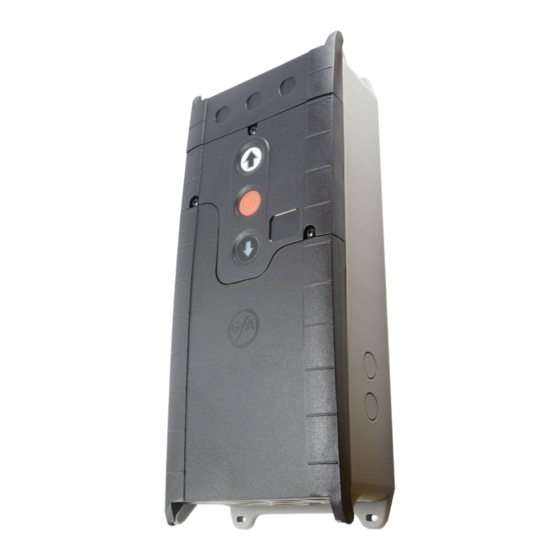

- Page 1 Instructions de montage Coffret de commande TS 970 Commande automatique Version: 51171583 – fr – 0 0 00 0 00 00 0 0 5 11 7 15 8 3 XXXXX Version : i / 01.2020...
- Page 2 GfA ELEKTROMATEN GmbH & Co. KG Wiesenstraße 81 • 40549 Düsseldorf www.gfa-elektromaten.de info@gfa-elektromaten.de...
-
Page 3: Table Des Matières
Table des matières Consignes générales de sécurité ..................6 Caractéristiques techniques .................... 7 Montage mécanique ....................... 8 Montage électrique ......................9 Schéma des connexions du câble de raccordement ............10 Affectation du fin de course, version vissable jusqu’à l’année de fabrication 1997 ..11 ... - Page 4 Compteur de cycles de maintenance ................29 Exploitation de la mémoire des informations ..............30 Suppression de tous les réglages / Exploitation l’adaptateur GfA ........30 Dispositifs de sécurité ....................31 X2 : Entrée du contacteur de sécurité de la porte ............31 ...
- Page 5 Déclaration d'incorporation / Déclaration de conformité ..........57 Symboles Avertissement – Risque de blessures ou danger de mort ! Avertissement – Danger de mort par électrocution ! Remarque – Informations importantes ! ▶ Injonction – Activité obligatoire ! Les produits illustrés sont des exemples.
-
Page 6: Consignes Générales De Sécurité
Utilisation conforme à l’usage prévu Le coffret de commande a été conçu pour une porte à actionnement mécanique équipée d’un motoréducteur (système à fin de course GfA NES / DES). La sécurité d’exploitation est uniquement garantie en cas d’utilisation conforme. Le motoréducteur doit être protégé... -
Page 7: Caractéristiques Techniques
Humidité de l’air, sans condensation jusqu’à 93 % Classe de protection du boîtier avec connecteur-CEE IP 54 / IP 65 Classe de protection du boîtier IP 65 NES (fin de course à cames) Fins de course GfA compatibles DES (fin de course numérique) -
Page 8: Montage Mécanique
3 Montage mécanique Montage de la commande ! À employer uniquement en intérieur À fixer uniquement sur les supports plans et sans vibrations Seule la position de montage à la verticale est autorisée La porte doit être visible à partir du lieu de montage Conditions préalables Ne pas dépasser les charges admissibles des murs, fixations, éléments de raccordement et de transmission. -
Page 9: Montage Électrique
4 Montage électrique Avertissement – Danger de mort par électrocution ! Mettre les lignes hors tension et s’assurer de l’absence de tension Observer les consignes et normes en vigueur Réaliser le raccordement électrique de manière professionnelle Employer l’outillage approprié Fusible de puissance et dispositif de coupure du réseau sur site ! ... -
Page 10: Schéma Des Connexions Du Câble De Raccordement
Schéma des connexions du câble de raccordement Ⓐ Ⓑ Ⓒ Ⓓ DES → X12 DES MOT → Broche Broche Description : Broche Borne Description : ① 5/ws ① Chaîne de sécurité +24 V ① Phase W ② 6/br ② Canal B (RS485) ②... -
Page 11: Affectation Du Fin De Course, Version Vissable Jusqu'à L'année De Fabrication 1997
Affectation du fin de course, version vissable jusqu’à l’année de fabrication 1997 4 (N) Thermocontact Platine fin de course Redresseur Fin de course OUVERTURE d’urgence Moteur Fin de course FERMETURE d’urgence Arrêt d’urgence Fin de course OUVERTURE Câble de raccordement Fin de course FERMETURE Frein à... -
Page 12: Réalisation Du Montage Électrique
Réalisation du montage électrique ▶ Démonter les couvercles. ▶ Ouvrir la traversée de câbles ① ou ②. ▶ Insérer le câble de raccordement dans la traversée de câbles ouverte ① (par le bas) ou ② (par le haut) puis le raccorder. ▶... -
Page 13: Raccordement Au Réseau
Raccordement au réseau 3~, N, PE 3~, PE 1~, N, PE, sym. 1~, N, PE, asym. 230 / 400 V 230 V 230 / 400 V 230 V 50 / 60 Hz 50 / 60 Hz 50 / 60 Hz 50 / 60 Hz L1 L2 L3 N PE L1 L2 L3... -
Page 14: Vue D'ensemble De La Commande
Vue d’ensemble de la commande DES/ F1 = 1,6A t Alimentation électrique 24 V appareils externes DES / Logement fin de course DES ou NES Alimentation Fusible fin 1,6 A inerte Contacteur de sécurité de la porte et dispositifs de sécurité Logement du moteur Commutateur rotatif Appareil de commande d’ARRÊT d’urgence... -
Page 15: Mise En Service De La Commande
5 Mise en service de la commande ▶ Enficher / mettre en marche le câble d’alimentation DES : Réglage rapide des positions finales de fin de course 1. Contrôler le sens de rotation 2. Démarrer position finale de fin de course 3. -
Page 16: Nes : Réglage Rapide Des Positions Finales De Fin De Course
Observer les instructions de montage du motoréducteur ! Régler le fin de course à cames, voir instructions de montage du motoréducteur NES : Réglage rapide des positions finales de fin de course 1. Contrôler le sens de rotation 2. Démarrer la position finale de fin de course d’OUVERTURE puis régler le fin de course S3 d’OUVERTURE 3. -
Page 17: Installation Électrique Étendue
6 Installation électrique étendue Raccord du contacteur de sécurité de la porte X2 Raccord du contacteur de sécurité de la porte X2 Contacteur du portillon incorporé / Interrupteur mou de câble approprié au niveau de performance c (PLc) Boîte de raccordement Alimentation électrique Entrée du contacteur de sécurité... -
Page 18: Raccordement Des Dispositifs De Sécurité X2
Raccordement des dispositifs de sécurité X2 Raccordement des dispositifs de sécurité X2 Profil palpeur électrique A18 Boîte de raccordement ST+ Alimentation électrique Entrée du contacteur de sécurité de la porte Entrée du profil palpeur électrique Profil palpeur électrique Résistance de terminaison 8k2 Logement du coffret de commande Profil palpeur pneumatique A18 Boîte de raccordement... -
Page 19: Alimentation Externe X1
Alimentation externe X1 ARRÊT d’urgence X3 Fermeture temporisée activée / désactivée X4 Fermeture temporisée Alimentation externe X1 ARRÊT d’urgence X3 activée / désactivée X4 F1 = 1,6A t A1 Appareil externe A2 Appareil de commande A3 Appareil de commande Fusible fin 1,6 A ARRÊT d’urgence Interrupteur à... -
Page 20: Grille Lumineuse X6
Grille lumineuse X6 Grille lumineuse X6 (uniquement avec sortie du relais ou du semi-conducteur) 24V* 24V* 1 2 3 4 5 24V* X20 Relais fonctionnel Grille lumineuse Grille lumineuse Grille lumineuse de test A25 Émetteur A27 Émetteur A26 Récepteur A28 Récepteur Récepteur radio X7 Poussoir à... -
Page 21: Programmation De La Commande
7 Programmation de la commande 1. Démarrer la programmation Remarque ! Programmation intégrale possible uniquement après réglage des positions finales de fin de course. 2. Sélectionner puis valider le point de programmation 3.a) Configurer puis enregistrer les fonctions 3.b) Configurer puis enregistrer les positions (DES) 4. -
Page 22: Tableau Des Points De Programmation
8 Tableau des points de programmation Modes de fonctionnement de la porte Modes de fonctionnement de la porte Mode de fonctionnement de la porte Homme-mort OUVERTURE Homme-mort FERMETURE Automatique OUVERTURE Homme-mort FERMETURE Automatique OUVERTURE Automatique FERMETURE Automatique OUVERTURE / FERMETURE Automatique, autorisation homme-mort FERMETURE via appareil de commande externe X5 Homme-mort OUVERTURE... -
Page 23: Positions De La Porte
Positions de la porte Positions de la porte Correction approximative de la position finale de fin de course OUVERTURE (DES) Démarrer la position de la porte souhaitée puis enregistrer Correction approximative de la position finale de fin de course FERMETURE (DES) Démarrer la position de la porte souhaitée puis enregistrer Correction précise de la position finale de fin de course OUVERTURE (DES) sans mouvement de la porte,... -
Page 24: Fonctions De La Porte
Fonctions de la porte Fonctions de la porte Fonction du profil palpeur dans la zone du fin de course en amont Profil palpeur actif Profil palpeur inactif Adaptation au sol (DES) (Actionner le profil palpeur en cas de contact avec le sol) Réouverture dans la zone de marche par inertie (DES) Correction du trajet par inertie (DES) Désactivée... - Page 25 Fonctions de la porte Fermeture temporisée Désactivée 1 à 99 secondes 100 à 199 secondes 200 à 240 secondes Réaction de la fermeture temporisée sur la barrière photo-électrique / grille lumineuse Désactivée Arrêt de la fermeture temporisée et de la commande de FERMETURE Détection du véhicule Arrêt de la fermeture temporisée et de la commande de FERMETURE en cas de manœuvre pendant plus de 1,5 secondes...
- Page 26 Fonctions de la porte Fonction du relais sur X20 Désactivée Contact impulsionnel pendant 1 seconde Contact permanent Feu rouge, éclairage permanent durant le mouvement de la porte Position finale de fin de course d’OUVERTURE Clignotement pendant 3 secondes. Position finale de fin de course de FERMETURE Clignotement pendant 3 secondes Feu rouge, éclairage permanent durant le mouvement de la porte...
-
Page 27: Fonctions De Sécurité
Fonctions de la porte Fonction d’ouverture partielle Toutes les entrées des commandes Entrée X7.2 Entrée X5.3 et bouton-poussoir OUVERTURE de la commande Fonctions de sécurité Fonctions de sécurité Surveillance de la force (DES) 0 = Désactivée surcharge réglable de 2 à 10 % Interruption de la fonction de la barrière photo-électrique (DES) Désactivée Activée... -
Page 28: Réglages Du / Fu
Réglages DU / FU Réglages DU / FU Vitesse de sortie OUVERTURE Vitesse de sortie en min Vitesse de sortie FERMETURE En cas de déclenchement d’un dispositif de sécurité, la porte se déplace à vitesse réduite. Vitesse de sortie en min Vitesse de sortie supérieure FERMETURE jusqu’à... -
Page 29: Compteur De Cycles De Maintenance
Compteur de cycles de maintenance Compteur de cycles de maintenance Présélection du cycle de maintenance Les valeurs 01 à 99 correspondent à 1 000 à 99 000 cycles Les cycles sont décomptés Réaction à « 0 » Le message d’état « CS » s’affiche en alternance avec la valeur définie dans le point de programmation 8.5. -
Page 30: Exploitation De La Mémoire Des Informations
La version du logiciel de la commande s’affiche sur l’écran. Pour les motoréducteurs avec convertisseur direct (DU) ou convertisseur de fréquence (FU), la version du logiciel du moteur s’affiche également. Suppression de tous les réglages / Exploitation l’adaptateur GfA Suppression / Exploitation Suppression de tous les réglages Activation de l’adaptateur GfA... -
Page 31: Dispositifs De Sécurité
9 Dispositifs de sécurité X2 : Entrée du contacteur de sécurité de la porte Le contacteur de sécurité de la porte est monté sur la porte et doit être raccordé au coffret de commande à l’aide du câble spiralé. Point de programmation 3.4 : Fonction Réaction en cas de manœuvre «... - Page 32 Interrupteur mou de câble Le processus d'évaluation du coffret de commande prévoit le raccordement de deux interrupteurs mou de câble. La surveillance du court-circuit transversal à l'intérieur du câble nécessite l'intégration d'une résistance de 1k5 dans chaque interrupteur. En cas de court- circuit transversal à...
-
Page 33: X2 : Entrée Des Dispositifs De Sécurité
X2 : Entrée des dispositifs de sécurité Afin de garantir le mouvement de fermeture du battant de la porte, le coffret de commande reconnaît automatiquement trois différents profils palpeurs. Important ! Lors du raccordement de profils palpeurs, observer la norme EN 12978 ! ... -
Page 34: Montage Du Câble Spiralé
Profil palpeur optique L’entrée est prévue pour une barrière photo-électrique de sécurité avec émetteur et récepteur dans un profil caoutchouc. Une pression sur le profil caoutchouc interrompt le faisceau lumineux. En cas de manœuvre ou en présence d’un système du profil palpeur défectueux, le message de défaut F2.9 s’affiche sur l’écran. - Page 35 Fonction : Fonction du profil palpeur dans la zone du fin de course en amont Point de programmation 2.1 : Fonction Réaction en cas de manœuvre du profil palpeur « .1 » Actif La porte s’arrête Aucune réaction «...
- Page 36 Fonction: Correction du trajet par inertie (uniquement DES) Point de programmation 2.2 : Correction automatique du fin de course afin d’atteindre une position de FERMETURE constante. Fonction Correction du trajet par inertie « .0 » Désactivée « .1 » Activée Remarque, correction du trajet par inertie ! ...
-
Page 37: Mode Urgence
Mode URGENCE Avertissement ! ▶ Pour le mode URGENCE, la porte doit être contrôlée et être en parfait état Mode de fonctionnement de la porte « Homme-mort » : Garantir une vue totalement dégagée sur la porte à partir de l’emplacement de l’opérateur Le mode URGENCE permet de contourner les défauts transmis par le dispositif de sécurité... -
Page 38: Description Fonctionnelle
10 Description fonctionnelle X : Alimentation électrique 24 V DC Raccordement d’appareils externes tels que barrière photo-électrique, récepteur radio, relais, etc. via les bornes 24 V et GND. Prudence – Détérioration de composants ! Consommation de courant totale maximale des appareils externes de 180 mA X1 : Raccordement au réseau de la commande et alimentation d’appareils externes Raccordement au réseau de la commande Raccordement via les bornes X1/1.1 à... -
Page 39: X4 : Entrée Fermeture Temporisée Automatique Désactivée / Activée
X4 : Entrée fermeture temporisée automatique désactivée / activée Raccordement d’un interrupteur via les bornes X4/1 et X4/2 pour l’activation et la désactivation de la fermeture temporisée automatique. X5 : Entrée appareil de commande Avertissement ! ▶ Mode de fonctionnement de la porte « Homme-mort » : Garantir une vue totalement dégagée sur la porte à... -
Page 40: X6 : Entrée « Barrière Photo-Électrique Simple / À Réflecteur » Ou Grille Lumineuse
X6 : Entrée « Barrière photo-électrique simple / à réflecteur » ou grille lumineuse Barrière photo-électrique Une barrière photo-électrique contribue à la protection du bâtiment. Elle est uniquement activée en modes de fonctionnement de la porte « .3 » et « .4 » en position finale de fin de course d’OUVERTURE ou durant la course de FERMETURE. - Page 41 Réaction en cas d’interruption du faisceau lumineux Position de la porte Réaction en cas d’interruption du faisceau lumineux Position finale de fin de course Sans fonction de FERMETURE Course d’OUVERTURE Sans fonction Position finale de fin de course d’OUVERTURE ...
- Page 42 Interruption de la fonction de la barrière photo-électrique (uniquement DES) Point de programmation 3.2 : Fonction Interruption de la fonction de la barrière photo-électrique « .0 » Désactivée « .1 » Activée Le mode apprentissage n’est activé qu’après avoir quitté la programmation. Avertissement ! ...
-
Page 43: X7 : Entrée Poussoir À Tirette / Récepteur Radio
X7 : Entrée poussoir à tirette / récepteur radio Raccordement d’un poussoir à tirette ou d’un récepteur radio externe via les bornes X7/1 et X7/2. Le contact de commutation doit être libre de potentiel (contact NO). Commande par poussoir à tirette ou commande radio Point de programmation 2.6 : Type Réaction en cas de manœuvre... -
Page 44: X8 : Entrée Ouverture Partielle Activée / Désactivée
X8 : Entrée ouverture partielle activée / désactivée Raccordement d’un interrupteur via les bornes X8/1 et X8/2 pour l’activation et la désactivation de la fermeture partielle. La position de la porte Ouverture partielle doit être apprise via le point de programmation 1.6. En présence d’une commande d’OUVERTURE, la porte se déplace dans la position enregistrée. -
Page 45: X20 : Contact À Relais Libre De Potentiel
X20 : Contact à relais libre de potentiel Les fonctions du relais sont décrites au point de programmation 2.7. Prudence – Détérioration de composants ! Courant maximal de 1 A avec 230 V AC et de 0,4 A avec 24 V DC ... -
Page 46: Surveillance De La Durée De Marche (Uniquement Nes)
Après avoir désactivé la programmation, la porte doit automatiquement réaliser une course d’OUVERTURE et une course de FERMETURE complètes. La surveillance de la force est un système à auto-apprentissage, efficace avec une ouverture de 5 cm à env. 2 m. Les modifications lentes, par ex. une diminution de la tension du ressort, sont automatiquement compensées. -
Page 47: Système Ubs
Système UBS Le système UBS est un système de raccordement par enfichage simple de la société GfA. Les appareils de commande se raccordent à la commande à l’aide d’un câble Patch disponible dans le commerce et sont automatiquement détectés. Remarque ! ... -
Page 48: Compteur De Cycles De Maintenance
Compteur de cycles de maintenance Point de programmation 8.5 : Un cycle de maintenance peut être réglé entre 0 et 99 000 cycles, le réglage s’effectue alors par milliers. La position du compteur de cycles de maintenance diminue d’un incrément à chaque fois que la position finale de fin de course d’OUVERTURE est atteinte. -
Page 49: Affichage De L'état
11 Affichage de l’état Défauts Défauts Affichage : « F » et chiffre Chiffre Descriptif du défaut Origines des défauts et dépannage Borne X2.1 – X2.2 ouverte. Contrôler le contacteur de sécurité de la porte. Interrupteur mou de câble / contact du portillon S’assurer que le câble de raccordement n’est incorporé... - Page 50 Défauts Affichage : « F » et chiffre Chiffre Descriptif du défaut Origines des défauts et dépannage Contrôler la fonction du profil palpeur. Profil palpeur 8k2 actionné. S’assurer de l’absence de court-circuit sur le câble de raccordement. Contrôler la fonction du profil palpeur. Profil palpeur 8k2 défectueux.
- Page 51 Défauts Affichage : « F » et chiffre Chiffre Descriptif du défaut Origines des défauts et dépannage Raccorder le fin de course à la commande. Aucun fin de course détecté Contrôler le câble de raccordement du fin de (activé lors de la première mise en service). course.
- Page 52 Défauts Affichage : « F » et chiffre Chiffre Descriptif du défaut Origines des défauts et dépannage Éteindre puis allumer la commande. Défaut de la RAM. Le cas échéant, remplacer la commande. Éteindre puis allumer la commande. Défaut interne de la commande. Le cas échéant, remplacer la commande.
-
Page 53: Commandes
Défauts Affichage : « F » et chiffre Chiffre Descriptif du défaut Origines des défauts et dépannage Mesurer la tension d’entrée réseau. Acquitter le défaut par une instruction de Surtension dans le circuit intermédiaire. marche. Modifier les durées de rampage / vitesses. Surcharge du motoréducteur. -
Page 54: Messages D'état
Messages d’état Messages d’état Affichage Description de l’état Compteur de cycles de maintenance prédéfini atteint. Le point de gauche n’est pas allumé : Court-circuit ou surcharge du circuit électrique de commande. Modification du sens de rotation activée, uniquement lors de la première mise en service. Modification du sens de rotation effectuée, uniquement lors de la première mise en service. -
Page 55: Explication Des Symboles
12 Explication des symboles Symbole Explication Injonction : Observer les instructions de montage Injonction : Contrôler Injonction : Noter Injonction : Noter le réglage du point de programmation en bas Préréglage en usine du point de programmation Préréglage en usine du point de programmation, valeur à droite Préréglage de la limite minimale, en fonction du motoréducteur Préréglage de la limite maximale, en fonction du motoréducteur Plage de réglage... - Page 56 Symbole Explication Injonction : Réglage via le clavier du boîtier OUVERTURE / FERMETURE, bouton-poussoir OUVERTURE : Valeur vers le haut ; bouton-poussoir FERMETURE : Valeur vers le bas Injonction : Actionner une fois le bouton-poussoir ARRÊT sur le clavier du boîtier Injonction : Enregistrer, actionner une fois le bouton-poussoir ARRÊT via le clavier du boîtier Injonction : Enregistrer,...
-
Page 57: Déclaration De Conformité
RoHS 2011/65/EU Nous, l’entreprise Les exigences suivantes visées à l’annexe I de la directive 2006/42/CE relative aux machines sont GfA ELEKTROMATEN GmbH & Co. KG satisfaites : déclarons, sous notre seule responsabilité, 1.1.2, 1.1.3, 1.1.5, 1.2.1, 1.2.2, 1.2.3, 1.2.4.2, 1.2.5, que le produit mentionné...
