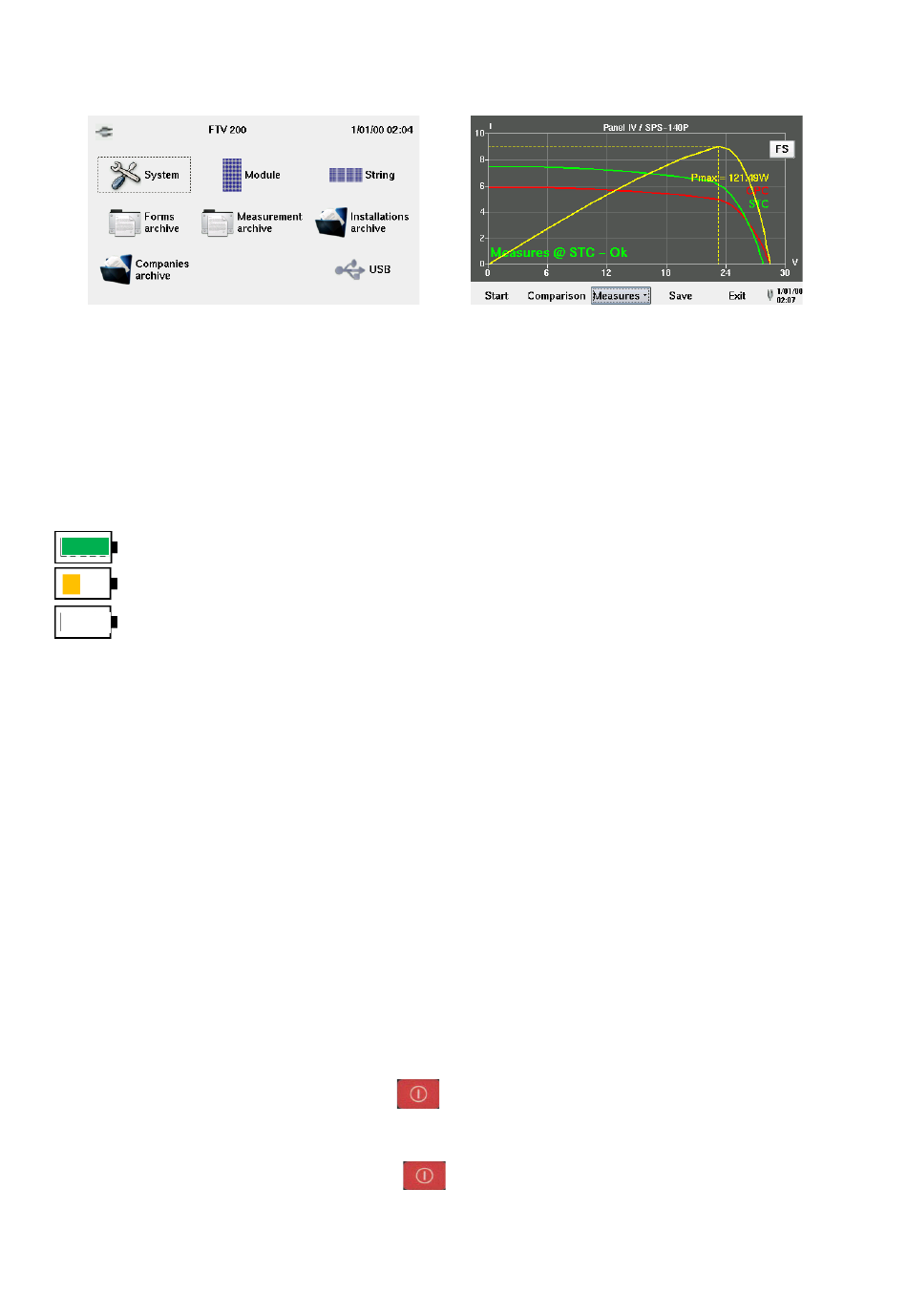

6. AFFICHEUR
Le FTV 200 I-V TRACER comporte un écran couleur tactile LCD 4,3 pouces qui affiche des icônes d'accès aux
fonctions, des menus et les graphiques des courbes I-U du panneau ou de la branche de panneaux mesurés.
Écran principal
7. ALIMENTATION
7.1. État de charge de la batterie
L'icône de la batterie, dans le coin inférieur droit de l'écran, indique l'état de charge de la batterie. Le nombre de
barres à l'intérieur de l'icône est proportionnel au niveau de charge.
Batterie pleine. Autonomie restante : environ 12 heures
Batterie à moitié chargée. Autonomie restante : environ 50 minutes
Batterie faible (symbole clignotant). Autonomie restante : environ 10 minutes
7.2. Charge des batteries
La batterie se charge lorsque l'instrument est ÉTEINT, à l'aide de l'unité d'alimentation fournie avec ce dernier, sur
lequel elle se branche avec la fiche jack dédiée.
Il est recommandé de n'utiliser que le bloc d'alimentation fourni avec l'instrument. Ce bloc est conçu spécialement
pour l'instrument, dont il assure la sécurité électrique.
Si la batterie est complètement déchargée, le temps de recharge est d'environ 5 heures.
7.3. Bloc d'alimentation secteur
Le bloc d'alimentation secteur accepte des tensions comprises entre 90 V et 260 V à 50 Hz. Les fusibles de protection
se trouvent à l'intérieur et ne sont pas accessibles.
REMARQUE : En cas de déclenchement des fusibles, ne tentez pas de les remplacer mais envoyez le bloc
d'alimentation au SAV pour inspection.
ATTENTION : n'utilisez que le bloc d'alimentation secteur pour charger les batteries internes.
Avant d'utiliser l'instrument pour effectuer des mesures, veillez à ce que le bloc d'alimentation secteur soit débranché.
8. BOUTON MARCHE/ARRÊT
Pour allumer l'instrument, appuyez sur le bouton
REMARQUE : Si l'instrument s'éteint tout seul lorsque vous relâchez la touche après le démarrage, les batteries ne
sont pas assez chargées. Chargez les batteries avant utilisation.
Pour éteindre l'instrument, appuyez sur le bouton
Écran de graphique
et maintenez-le enfoncé environ 3 secondes.
pendant environ 3 secondes.
7
