Instructions d'installation
C. SIPHON D'HUILE DE CONDUITE D'ASPIRATION
,
Ne pas former de siphons indésirables dans les conduites de
réfrigération. Ne jamais enrouler l'excédent de conduite de
réfrigération.

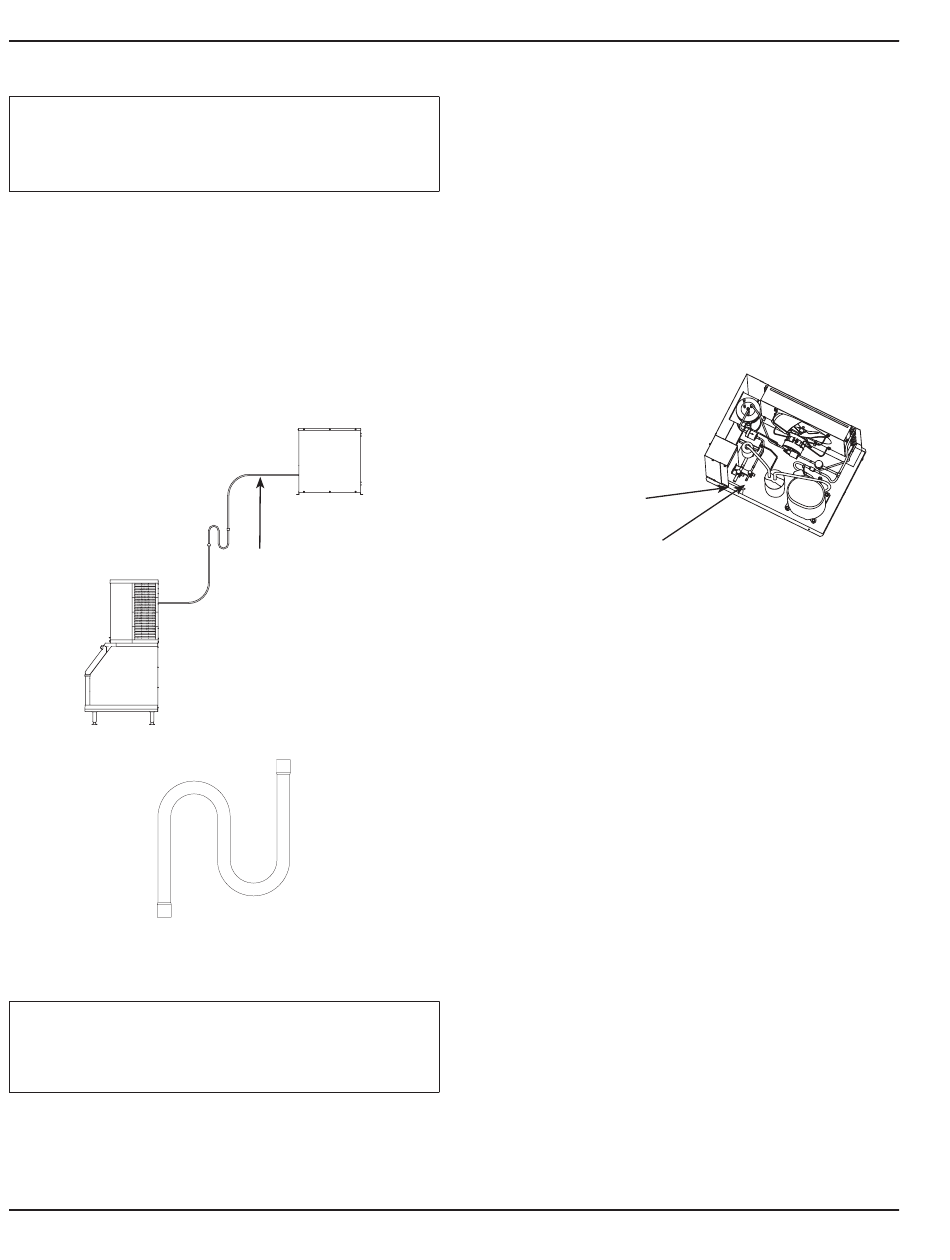

Élévation de 0 à 6,1 m (0 à 20 pi) : Aucun siphon d'huile n'est
nécessaire si l'unité de condensation est placée à 6,1 m (20 pi)
ou moins au-dessous de la partie principale de la machine à
glaçons.
Élévation de 6,4 à 10,7 m (21 à 35 pi) : La conduite d'aspiration
nécessite l'installation d'un siphon d'huile (de type S)
supplémentaire. Poser le siphon aussi près que possible du
point milieu entre la partie principale de la machine à glaçons et
l'unité de condensation à distance. Des trousses de siphon en S
sont proprosées par Manitowoc.
Étape 3
Allonger ou raccourcir les conduites
,
Ne pas former de siphons indésirables dans les conduites de
réfrigération. Ne jamais enrouler l'excédent de conduite de
réfrigération.
Si les conduites doivent être raccourcies ou allongées, le faire
avant de les raccorder à la partie principale de la machine à
glaçons ou à l'unité de condensation à distance.
16
Attention
ÉLÉVATION DE
6,4 m (21 pi) OU
PLUS SIPHON
REQUIS
Attention
Étape 4
Raccorder les conduites
Pour empêcher l'oxydation du cuivre, purger les conduites et
l'unité de condensation avec de l'azote sec lors du brasage.
A. Raccorder les conduites à l'unité de condensation à
distance
L'unité de condensation est livrée sans charge de fluide
frigorigène. Ne pas exposer le circuit ou le fluide de réfrigération
à l'atmosphère pendant plus de 15 minutes. Les robinets d'arrêt
des conduites peuvent rester fermés ou ouvers durant le
brasage. Protéger les robinets de la chaleur durant l'opération
de brasage. Envelopper les robinets d'un chiffon mouillé
ou autre type de puits thermique avant de braser. Refroidir
l'assemblage brasé immédiatement après le brasage afin
d'empêcher la propagation de chaleur vers le robinet.
MINIMISER LA DURÉE
D'EXPOSITION DU CIRCUIT DE
RÉFRIGÉRATION À L'ATMOSPHÈRE
(15 MINUTES MAXIMUM)
CONDUITE D'ASPIRATION
CONDUITE DE FLUIDE
B. Raccorder les conduites à la partie principale de la
machine à glaçons
•
Découper les conduites d'aspiration et de fluide avec un
coupe-tube en laissant suffisamment de longueur pour
permettre le brasage.
•
Raccorder les conduites.
•
Refroidir l'assemblage brasé immédiatement après le
brasage afin d'empêcher la propagation de chaleur.
Numéro de pièce TUC194 Rév 00 11/17
