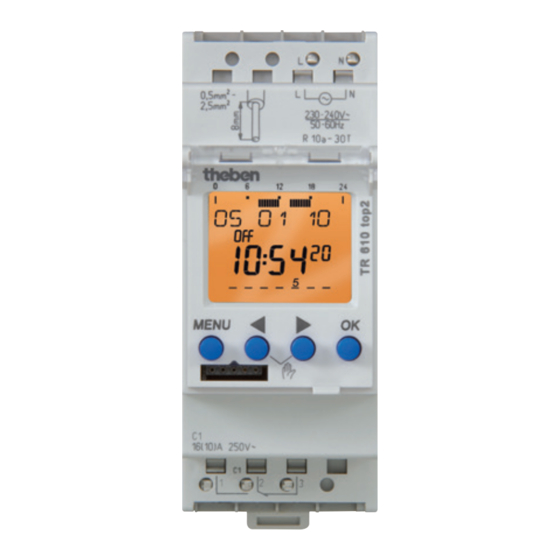

Theben TR 610 top2 Mode D'emploi

Horloge programmable
DE
TR 610 top2
6100100
TR 612 top2
6120100
1. Consignes de sécurité fondamentales
AVERTISSEMENT
Danger de mort, risque d'électrocution ou
d'incendie !
Seul un électricien spécialisé est habilité à
¾ ¾
procéder au montage !
•
L'appareil est prévu pour le montage sur rails DIN (selon
EN 60715)
•
L'appareil correspond au type 1 STU selon CEI/
EN 60730-2-7
•
La réserve de marche (10 ans) diminue lorsque la carte
mémoire est branchée (en fonctionnement sur piles)
!
Carte mémoire OBELISK top2 : éviter une charge ou une
pollution mécanique lors d'un stockage / transport
2. Utilisation conforme à l'usage prévu
•
L'horloge programmable peut être utilisée pour
l'éclairage, la ventilation, le rinçage, etc.
•
Utilisation uniquement dans des locaux fermés et secs
!
Ne pas utiliser à titre de protection, comme par ex. les
portes de secours, les dispositifs de protection contre les
incendies etc.
Élimination
Procéder à l'élimination de l'appareil conformément aux
†
¾
directives de protection de l'environnement
3. Montage et raccordement
Montage de l'horloge programmable
AVERTISSEMENT
Danger de mort, risque d'électrocution ou
d'incendie !
Seul un électricien spécialisé est habilité à
¾ ¾
procéder au montage !
307070
click
Borne enfichable à
ressort
Contact à ouver-
ture de la borne
enfichable à
ressort
Point de
contrôle
Carte
mémoire
OBELISK top2
(9070404)
Monter sur les rails DIN (selon EN 60715)
†
¾
Couper la tension
†
¾
Protéger contre toute remise en marche
† ¾
Vérifier l'absence de tension
† ¾
Mettre à la terre et court-circuiter
† ¾
Recouvrir ou protéger les pièces sous tension situées à
†
¾
proximité
Raccordement du câble
Schémas de raccordement 6100100 / 6120100
L N
C1
1 2 3
Isoler le câble sur 8 mm (max. 9)
†
¾
Insérer le câble à 45° dans la borne enfichable ouverte
†
¾
DuoFix®
L 2 câbles possibles par position de borne
Pour ouvrir la borne enfichable DuoFix®, pousser le tour-
†
¾
nevis vers le bas
Câble 45°
4 5 6 L
1 2 3
N
L
L
C2
C1
N
N
L
L
1
