Lees de volledige handleiding vóór installatie en ingebruikneming. Bewaar deze handleiding
zorgvuldig voor later gebruik.
1. BESCHRIJVING

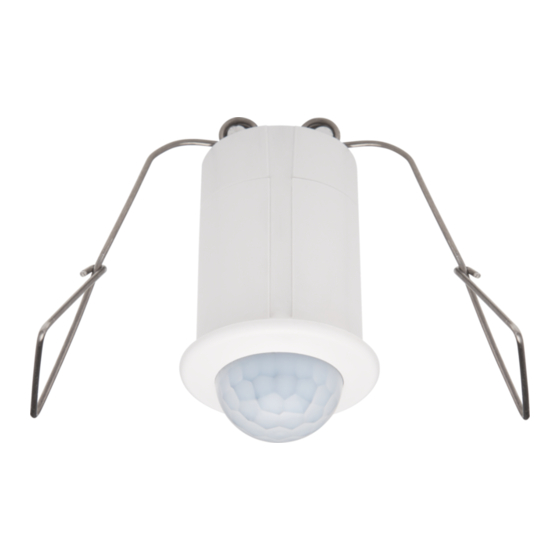

De mini-aanwezigheids- of mini-afwezigheidsmelder 360° voor inbouw bestaat uit één unit met
aan-uitsturing van één kanaal, een bewegingssensor (PIR of passief infraroodtechnologie), een lichtsensor
en een geïntegreerde IR-ontvanger. Alle externe units zoals drukknoppen en verlichtingsarmaturen zijn
rechtstreeks aangesloten op de minimelder die in het plafond ingebouwd wordt. De detector is enkel geschikt
voor binnengebruik en mag nooit geïnstalleerd worden in omgevingen met extreme temperatuurverschillen. Er
kan vocht in de lens ontstaan waardoor het detectiebereik verkleint.
Je kunt de minimelder installeren en bedienen op basis van de fabrieksinstellingen. Voor een optimale
lichtsturing wordt het aanbevolen de fabrieksinstellingen aan te passen aan de omgevingsomstandigheden en
specifieke verlichtingsvereisten. De instellingen kunnen alleen aangepast worden met de IR-afstandsbediening
(niet inbegrepen) (350-20090) of de Niko detector tool app met de universele afstandsbedieing voor
smartphones (niet inbegrepen) (350-41936).
2. INSTALLATIE
2.1. Aansluiting
Gevaar: Installeer de minimelder niet onder spanning. Sluit het toestel pas na volledige installatie aan op de
netspanning.
Raadpleeg het aansluitschema (fig. 1A).
Voor een parallelaansluiting van twee minimelders raadpleeg je figuur 1B (zie ook rubriek 5.3.).
2.2. Montage
Tip: Installeer de minimelder niet te dicht bij warmtebronnen zoals fornuizen of elektrische vuurtjes,
luchtstromen (ventilatiesystemen) of bewegende objecten (fig. 2). Dit kan het toestel ongewenst activeren
omdat het reageert op beweging en warmte in zijn omgeving.
Tip: De aanbevolen montagehoogte is 2 tot 3 m. Op een hoogte van 3 m heeft de minimelder een optimale
werking: op deze hoogte heeft de minimelder een bereik met een diameter van 9,5 m (fig. 3).
De minimelder is geschikt voor rechtstreekse inbouw in het plafond. Maak in het plafond een opening met
een boordiameter van 3 cm en steek er na aansluiting de minimelder door. Dankzij de veerklemmen op de
minimelder zet het toestel zich eenvoudig vast op het plafond. (fig. 4)
3. INSTELLINGEN
3.1. Fabrieksinstellingen
De parameters van de minimelder zijn bij levering als volgt ingesteld:
Parameter Fabrieksinstelling
toepassing automatisch aan/uit (aanwezigheidsmelder), met de mogelijkheid om kort
te drukken op de drukknop om:
• het licht in te schakelen, en
• het licht uit te schakelen zonder hoeven te wachten op de
uitschakelvertraging (= eco uit).
Kort drukken is daglichtafhankelijk.
lichtgevoeligheid 100 lux
uitschakelvertraging 5 min
3.2. Toepassingen
Je kunt de minimelder instellen:
• als aanwezigheidsmelder (automatisch aan/uit): De minimelder schakelt de verlichting automatisch in,
afhankelijk van de ingestelde luxwaarde en als hij beweging detecteert.
• als afwezigheidsmelder (manueel aan/automatisch uit): De minimelder schakelt de verlichting enkel in
als je op de drukknop drukt, afhankelijk van de ingestelde luxwaarde.
Nadat de laatste beweging gedetecteerd is, blijft de verlichting ingeschakeld gedurende de ingestelde
uitschakelvertraging. Zodra de uitschakelvertraging verstreken is, schakelt de verlichting uit.
Als je een drukknop aansluit, kun je met een korte druk zowel de verlichting inschakelen als de
verlichting onmiddellijk uitschakelen zonder hoeven te wachten op de uitschakelvertraging (= eco uit). Bij
uitschakeling via de drukknop wordt de minimelder gedurende tien seconden geblokkeerd om te voorkomen
dat de verlichting onmiddellijk opnieuw ingeschakeld wordt. De functie 'eco uit' is de meest energiezuinige
manier om de verlichting in te schakelen. Je schakelt zelf de verlichting uit zodat je niet hoeft te wachten op
de uitschakelvertraging. Vergeet je toch de verlichting uit te schakelen, dan gebeurt dit automatisch zodra de
uitschakelvertraging verstreken is.
Druk je langer dan één seconde op de drukknop, dan knippert de rode indicatieled (0,25 s aan en 5 s
uit). De verlichting wordt in- of uitgeschakeld zolang er beweging gedetecteerd wordt en de ingestelde
uitschakelvertraging + 2 uur nog niet verstreken is. Lang drukken is altijd daglichtonafhankelijk.
Voorbeeld: indien de uitsschakelvertraging ingesteld is op 5 minuten en je langer dan 1 sec op de drukknop
drukt, wordt de in- of uitschakelvertraging verlengd tot 2 uur en 5 minuten.
Als de drukknop niet correct geactiveerd is of de minimelder het signaal van de drukknop niet correct
ontvangen heeft, knipperen de groene en rode indicatieled afwisselend (0,25 s aan en 5 s uit).
Raadpleeg rubriek 5.4. voor concrete voorbeelden van toepassingen.
3.3. Lichtgevoeligheid en uitschakelvertraging
Met specifieke toetsen op de IR-afstandsbediening (fig. 5) kun je zowel het lichtniveau (lichtgevoeligheid)
waarop de verlichting moet worden ingeschakeld, als de uitschakelvertraging naar wens instellen. Je kunt
PM350-20085R21382
500 700 1000 No
Lux Lux Lux Lux
Pulse 2min 5min 10min
Time
8
15min 30min 60min
Hours
kiezen uit een aantal vaste lux- en tijdswaarden (zie rubriek 4.1.).
Memory Memory Clear
Status
Met de knop kan je steeds de instellingen van de minimelder opvragen. Als de melder bijvoorbeeld
in out memory
ingesteld is op 100 lux met een uitschakelvertraging van 5 minuten, zal de groene led eenmaal knipperen.
Test Short Long Fact.
Vervolgens zal de rode led driemaal knipperen als aanduiding van het lichtniveau (100 lux), gevolgd door een
On/Off push push setting
knippering van de groene led.
Lichtniveau 20
Aantal keer dat de
rode indicatieled
knippert
Nadien zal de rode led nogmaals driemaal knipperen als aanduiding van de uitschakelvertraging.
Uitschakelvertraging
Aantal keer dat de rode
indicatieled knippert
Raadpleeg rubriek 4 om de instellingen van de minimelder te wijzigen.
4. IR-AFSTANDSBEDIENING
Je gebruikt de IR-afstandsbediening (fig. 5) om een andere toepassing te selecteren, een test uit te voeren of
andere parameters in te geven.
4.1. Insteltoetsen
Om de instellingen van de minimelder te wijzigen:
1. Druk binnen de vijf seconden driemaal op
De groene indicatieled knippert tweemaal ter bevestiging. Het toestel staat nu in de instelmode.
2. Wijzig het lichtniveau of de uitschakelvertraging via onderstaande toetsen. Om er zeker van te zijn dat de
bewegingsmelder het signaal van de afstandsbediening heeft ontvangen, zal de rode led knipperen ter
bevestiging.
3. Druk eenmaal op
Lock/
unlock
De groene indicatieled knippert tweemaal ter bevestiging. De gewijzigde instelling is geactiveerd en het
20
toestel werkt opnieuw volgens de geselecteerde instellingen.
Lux
300
Opmerking: Als je het toestel niet blokkeert, gebeurt dit automatisch na één minuut. Alle wijzigingen
Lux
worden dan automatisch opgeslagen.
500
Lux
Toets
Pulse
Lock/ App. App. Light
unlock Auto Active On/Off
15min
20 50 100 200
Lux Lux Lux Lux
Memory
Lock/ App. App. Light
unlock Auto Active On/Off
Lock/ App. App. Light
unlock Auto Active On/Off
Lock/ App. Lock/ App. Light App. App. Light
300 400
Learn actual lux
unlock Auto unlock Active Lock/ On/Off Auto App. Active App. On/Off Light
Lux Lux
unlock Auto Active Test On/Off
On/Off
20 50 100 200
Lux Lux Lux Lux
20 50 100
20 50 100 Lux 20 Lux 200 50 Lux 100
500 700 1000 No
Lux Lux Lux Lux 20 Lux Lux 50 100 Lux
Lux Lux Lux Lux
Lux Lux Lux
300 400
Learn actual lux
Lux Lux
300
Lock/ App. App. Learn actual lux Light
Lux
300 300 400
unlock Learn actual lux Auto Active Learn actual lux On/Off
Pulse 2min 5min 10min
Lux Lux 300 Lux
Learn actual lux
Lux
500 700 1000 No
Time
Lux Lux Lux Lux
500 700 1000
20 50 100 200
Lux Lux Lux
500 700 1000 500 700 No 1000
Lux Lux Lux Lux 8
Lux 15min Lux 30min Lux 500 Lux 60min 700 Lux Lux 1000 Lux
Hours
Lux Lux Lux
Pulse 2min 5min 10min
300 Pulse 2min 5min 400 10min
Learn actual lux
Pulse Memory 2min Lux Memory Pulse 5min 10min Clear 2min 5min Lux 10min
Time
Status
in Pulse out memory 2min 5min 10min
Lock/ App. Time App. Light
Lock/ Time unlock App. App. Auto 8 Time Active Light On/Off
15min 30min 60min
unlock Auto Hours Active Time On/Off
15min 30min 60min
500 700 1000 No
Hours
8
15min 30min Test Lux 15min Short 60min Lux 30min Long Lux 60min Fact. Lux
Hours Hours
On/Off 15min push 30min push setting 60min
Hours
20 50 100
Lock/ App. App. Light
20 Lux 50 100 Lux 200 Lux
Memory Memory Clear
unlock Auto Active On/Off
Status
Lux Lux Lux Lux
in out memory
Memory Memory Clear
Status
Pulse 2min in 5min out memory 10min
Memory Memory Memory Clear Memory Clear
Status Status
in out Memory memory in Memory out memory Clear
Status
300 in out memory
Time
Learn actual lux
20 50 100 200
Test Short 300 Long Lux Fact. 400
Learn actual lux
Lux Lux Lux Lux
On/Off push Lux push setting Lux
Test Short Long Fact.
8
15min On/Off 30min 60min push push setting
Test Short Long Test Fact. Short Long Fact.
Hours
On/Off push On/Off push Test setting push Short push Long setting Fact.
On/Off push push setting
500 700 1000
300 400
500 700 Lux 1000 Lux Lux No
Learn actual lux
Lux Lux
Lux Lux Lux Lux
Memory Memory Clear
Status
in out memory
500 700 1000 Pulse No 2min 5min 10min
Pulse 2min 5min 10min
Lux Lux Lux Lux
Test Short Long Fact.
Time
On/Off push push setting
Time
15min 30min 60min
Hours
Pulse 2min 5min 10min 8
Lock/ App. App. Light
15min 30min 60min
Hours
unlock Auto Active On/Off
Time
Memory Memory Clear
8 Status
in out memory
15min 30min Memory 60min Memory 20 Clear 50 100
Hours Status
in Lux out memory Lux Lux
Lock/ App. App. Light
unlock Auto Active On/Off
Test Short Long Fact.
Memory Memory Clear
Test On/Off Short push Long push Fact. setting
Status 300
in out memory Learn actual lux
On/Off push push setting
Lux
20 50 100 200
Lux Lux Lux Lux
Test Short Long Fact.
500 700 1000
On/Off push push setting
Lux Lux Lux
300 400
Learn actual lux
Lux Lux
Pulse 2min 5min 10min
500 700 1000 No
Time
Lux Lux Lux Lux
15min 30min 60min
Hours
Pulse 2min 5min 10min
Memory Memory Clear
Time Status
in out memory
8
15min 30min 60min
Hours
Test Short Long Fact.
On/Off push push setting
Memory Memory Clear
Status
in out memory
Test Short Long Fact.
On/Off push push setting
50 100 200 300 400
1 2 3 4 5 6
2 min 5 min 10 min
2 3 4
Lock/ om het toestel te deblokkeren. App. App. Light
unlock Auto Active On/Off
20 50 100 200
Lux Lux Lux Lux
300 400
Learn actual lux
Lux Lux
500 700 1000 No
Lux Lux Lux Lux
om het toestel opnieuw te blokkeren.
App. App. Light
Auto Active On/Off
Pulse 2min 5min 10min
Time
50 100 200
Lux Lux Lux
8
15min 30min 60min
Hours
400
Learn actual lux
Lux
Memory Memory Clear
Status
in out memory
700 1000 No
Lux Lux Lux
Functie Test Short Long Fact.
On/Off push push setting
2min 5min 10min
Met deze toets stel je de minimelder in als een aanwezigheidsmelder.
Time
8
30min 60min
Hours
Met deze toets stel je de minimelder in als een afwezigheidsmelder.
Memory Clear
Status
in out memory
Short Long Fact.
push push setting
200
- Met deze rode toetsen stel je het gewenste lichtniveau (luxwaarde) in.
200 Lux
200 Lux
Lux - Er zijn tien vaste luxwaarden: 20, 50, 100, 200, 300, 400, 500, 700 en
400
1000 lux en No lux (daglichtonafhankelijk).
Lux
400
400 Lux
Lux
No
Lux
No
Lux No
Lux
- Met deze toets stel je het huidige lichtniveau in de ruimte in als het
gewenste niveau waarop de verlichting moet worden ingeschakeld.
- Als je op deze toets drukt, knippert de rode indicatieled eenmaal om
8
8 aan te geven dat het huidige lichtniveau opgeladen wordt. Als dit
8
200
lichtniveau niet tussen 20 en 1500 lux ligt, wordt het minimumniveau
Lux
(20 lux) of maximumniveau (1500 lux) opgeladen.
400
Lux
Gebruik deze instelling als het gewenste minimale lichtniveau in de
ruimte bereikt is. Dit is het tijdstip waarop de verlichting moet worden
No
Lux
ingeschakeld omdat het daglichtniveau niet meer voldoende is.
- Met deze blauwe toetsen stel je de gewenste uitschakelvertraging in.
- Er zijn zes vaste waarden: 2, 5, 10, 15, 30 en 60 minuten.
8
Druk op deze toets:
200
- De verlichting wordt gedurende acht uur permanent ingeschakeld.
Lux
- De rode indicatieled knippert (0,25 s aan en 30 s uit).
- Alle andere functies op de minimelder zijn geblokkeerd.
400
Lux
Druk nogmaals op deze toets om de functie uit te schakelen. De
No
Lux
rode indicatieled knippert niet meer. De minimelder keert terug naar
automatische mode. Je kunt de verlichting nu opnieuw inschakelen
volgens de geselecteerde toepassing.
8
Je kunt deze functie niet uitschakelen via een drukknop.
Met deze toets sla je de meest recent gekozen instellingen (laatst
ingestelde lichtniveau en uitschakelvertraging) op in het geheugen van
de IR-afstandsbediening.
Druk op deze toets om de opgeslagen instellingen naar de
minimelder te sturen.
Deze toets is handig om dezelfde parameters op verschillende
minimelders terzelfdertijd in te stellen.
350-20085
500 700 1000 ∞ Learn
7 8 9 10 11
15 min 30 min 60 min
5 6 7
1
NL
