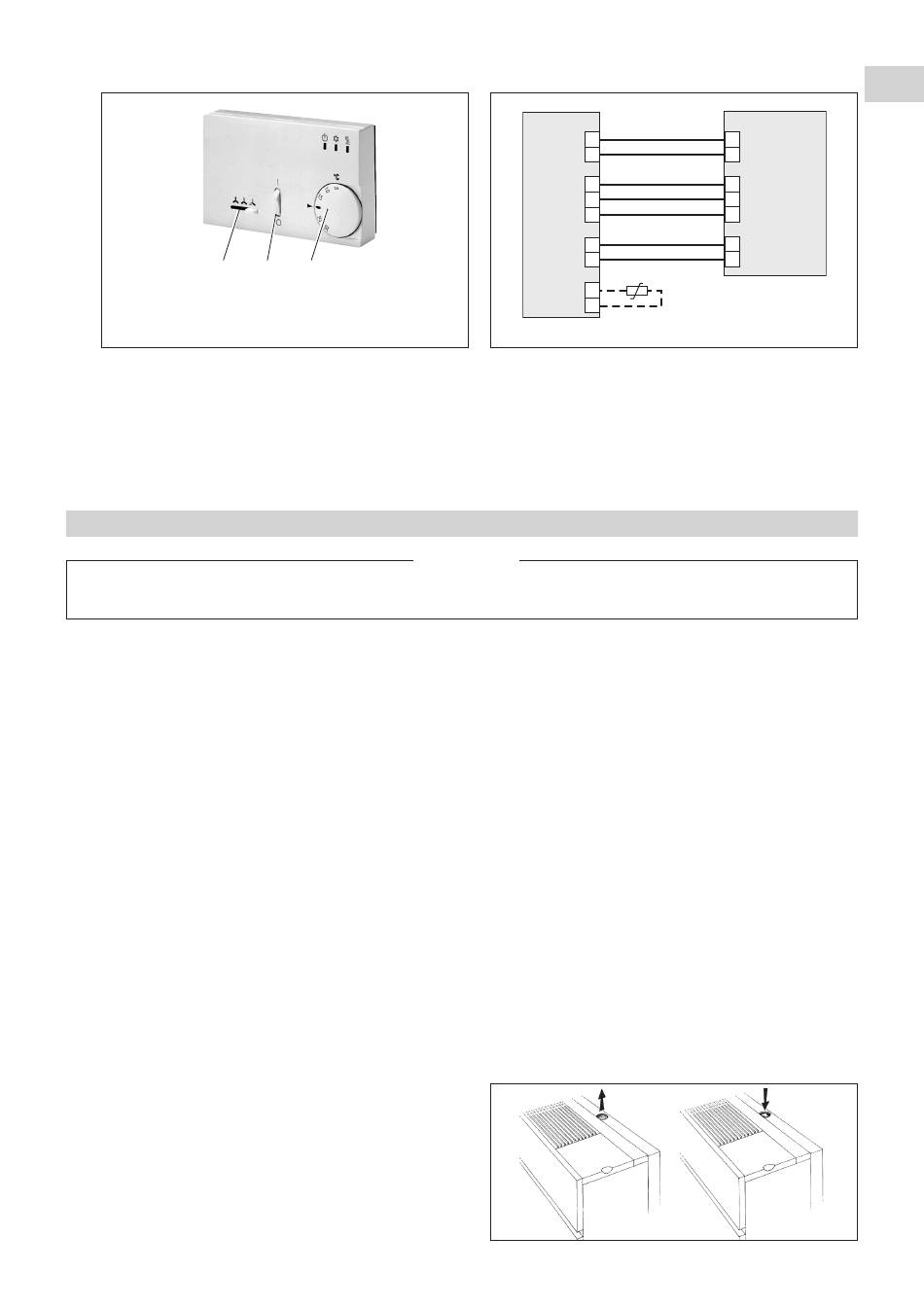

C - raccordements avec commande à distance automatique - Code K 60 d 025 Z
s2
s1 : Interrupteur "Marche/Arrêt".
s2 : Sélecteur vitesse de ventilation.
s3 : Bouton d'ajustage de la consigne de température.
d - accessoires sondes de température
pour commande à distance automatique K 60 d 025 Z
• Sonde de température nue K 60 d 028 Z - Type CTN 33 kΩ - IP 67.
• Sonde de température en boîtier K 60 d 033 Z - Type CTN 33 kΩ - IP 30.
Voir notice d'installation spécifique.
6 - mise en serviCe
avant toute intervention sur la machine, s'assurer de sa mise hors tension et de sa consignation.
toute intervention doit être réalisée par du personnel qualifié et habilité pour ce genre de matériel.
6.1 - vériFiCations préliminaires
• S'assurer :
- De la stabilité de l'appareil.
- Du serrage correct des fils électriques sur les bornes de raccordement (des bornes mal serrées peuvent provoquer un
échauffement du bornier).
- D'une bonne isolation des câbles électriques par rapport à toute partie métallique pouvant les blesser.
- Du raccordement à la terre.
- Qu'il n'y ait plus ni outils ni autres objets étrangers dans l'appareil.
- Que le filtre soit bien en place.
- Que l'évacuation des condensats soit bien raccordée.
- Du serrage correct des raccords hydrauliques.
• S'assurer que le robinet d'alimentation d'eau est ouvert (en cas de non arrivée d'eau, la sécurité arrête le fonctionnement
de l'appareil). Voir réarmement du pressostat.
6.2 - mettre l'appareil sous tension
• Par l'intermédiaire du dispositif de protection et de sectionnement.
6.3 - mettre l'appareil en FonCtionnement
• Par l'intermédiaire du tableau de commande.
• Tourner le commutateur sur la position désirée.
• Régler la température à l'aide du thermostat.
6.4 - réarmement du pressostat
• En cas de pression trop importante dans le circuit frigorifique,
une sécurité arrête le fonctionnement du compresseur
(à 38 bar). C'est un pressostat HP.
• Pour le réarmer, il faut enlever le bouchon plastique situé sur
le dessus de l'appareil et appuyer sur le bouton de
réenclenchement avec un tourne-vis ou un crayon.
s1
B1
important
K 60 D 025 Z
1
N
22
21
20
6
2
11
12
9
AO
phase
L
neutre
N
gv
1
2
mv
3
pv
4
C
Froid
de
5
C
de
Chaud
Sonde température d'air
(éventuelle)
K 60 d 028 Z ou K 60 d 033 Z
F
