Instructions de montage :
Thruxton (sauf modèles Californie et Taiwan)
Kit béquille centrale - A9758100
Merci d'avoir choisi ce kit accessoire d'origine Triumph. Ce kit accessoire est le produit de l'utilisation par Triumph de
techniques éprouvées, d'essais exhaustifs, et d'efforts continus pour atteindre une fiabilité, une sécurité et des
performances de tout premier ordre.
Lire intégralement toutes ces instructions avant de commencer l'installation du kit accessoire pour se familiariser avec les
caractéristiques du produit et la méthode d'installation.
Ces instructions doivent être considérées comme une partie permanente du kit accessoire et doivent rester avec lui, même
si la moto équipée de l'accessoire est vendue ultérieurement.
Pièces fournies :
1.

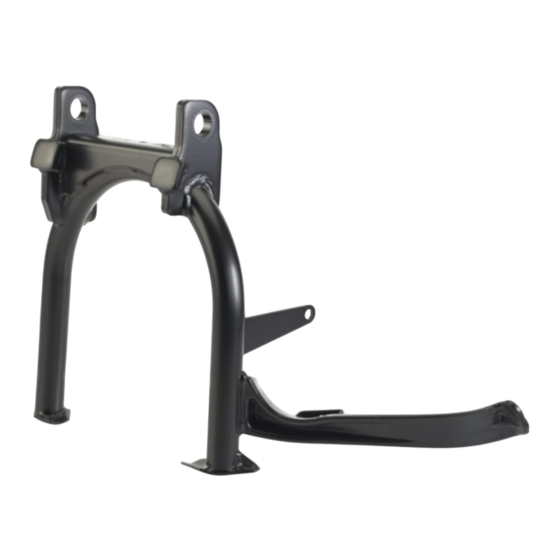

Béquille centrale
2.
Contre-écrou, M10
3.
Bouchon plastique
4.
Butée de caoutchouc
5.
Bande de caoutchouc auto-adhésive
6.
Prolongement de butée
7.
Ressort
8.
Support en C
Publication numéro A9900015 édition 4, ADC 12918
© Triumph Designs Ltd. 2013
12
11
10
9
8
7
x 1
9.
Douille à collerette
x 3
10. Boulon, M10 x 40 mm
x 1
11.
Ergot d'ancrage de ressort
x 1
12. Contre-écrou, M8
x 1
13. Cale, 2,5 mm
x 1
14. Lingette de nettoyage (non représentée)
x 1
15. Sachet de graisse (non représenté)
x 1
1 de 5
13
1
2
3
4
5
6
x 2
x 2
x 1
x 1
x 1
x 1
x 1
