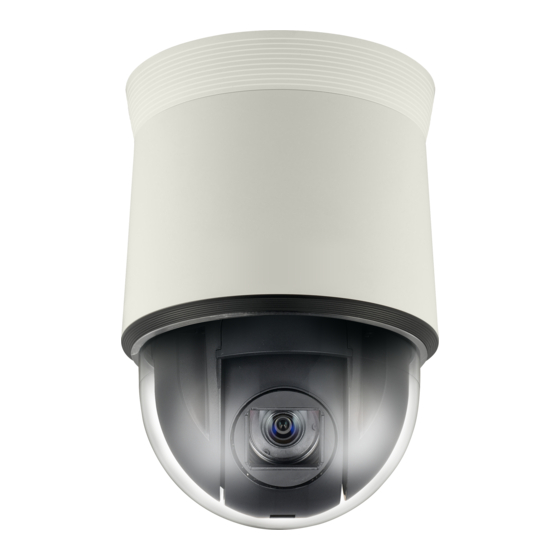

Samsung SNP-6320 Manuel D'utilisation
  1. Manuels
  2. Marques
  3. Samsung Manuels
  4. Caméras IP
  5. SNP-6320
  6. Manuel d'utilisation
Samsung SNP-6320 Manuel D'utilisation

Samsung SNP-6320 Manuel D'utilisation

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
CAMÉRA RÉSEAU
Manuel d'utilisation
SNP-6320/SNP-6320H

Publicité

Table des Matières
loading

Manuels Connexes pour Samsung SNP-6320

Sommaire des Matières pour Samsung SNP-6320

  • Page 1 CAMÉRA RÉSEAU Manuel d'utilisation SNP-6320/SNP-6320H...

  • Page 2: Caméra Réseau

    Restriction Les droits de copyright de ce document sont la propriété exclusive de Samsung Techwin Co., Ltd. Ce document ne saurait en aucun cas être reproduit, distribué ou modifi é, tout ou en partie, sans le consentement formel de Samsung Techwin.

  • Page 3: Présentation

    présentation instructions importantes relatives à la sécurité 1. Veuillez lire ces instructions. 2. Conservez ces instructions. 3. Prêtez attention à tous les avertissements. 4. Veuillez suivre toutes les instructions. 5. N’utilisez pas cet appareil à proximité de l’eau. 6. Nettoyez-le avec un tissu sec. 7.

  • Page 4: Explication Des Symboles Graphiques

    présentation avertissement AFIN DE RÉDUIRE LE RISQUE D’INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, N’EXPOSEZ PAS CET APPAREIL À LA PLUIE NI À L’HUMIDITÉ. NE PAS INSÉRER D’OBJET MÉTALLIQUE PAR LES FENTES DE VENTILATION OU TOUTE AUTRE OUVERTURE SITUÉE SUR L’ÉQUIPEMENT. Veillez à éviter toute projection de liquide sur l’appareil et ne placez jamais sur celui-ci des récipients contenant des liquides, tels que des vases.
  • Page 5 Batterie Les batteries (module batterie ou piles installées) ne doivent pas être exposées à des températures excessives, telles que la chaleur du soleil, le feu ou toute autre source de même type. attention Il existe un risque d’explosion si la batterie est remplacée par une autre de modèle incorrect.
  • Page 6 présentation Veuillez lire attentivement les consignes de sécurité recommandées ci-après. y Ne placez pas cet appareil sur une surface inégale. y Ne placez pas cet appareil à proximité de matériaux conducteurs. y N’essayez de réparer cet appareil vous-même. y N’installez pas le produit à proximité de sources magnétiques. y Ne bloquez pas les ouvertures de ventilation.

  • Page 7: Table Des Matières

    Caractéristiques du Produit Spécifications PC Recommandées Spécifications Carte mémoire SD/Micro SD/SDHC/SDXC Recommandées NAS — Indications du fabricant Contenu D’un Coup d’œil (SNP-6320) D’un Coup d’œil (SNP-6320H) inSTaLLaTion eT Connexion à d’autres Connexion Périphériques Installation Insérer/Retirer une carte Mémoire SD/Micro SD Informations sur la carte Mémoire...
  • Page 8 présentation viSionneuR web Connexion à la Caméra Réglage du mot de passe Login Installation du Module STW WebViewer Utilisation de l’écran Direct Lire la vidéo enregistrée éCRan de ConfiguRaTion Configuration Configuration de base Configuration Vidéo Et Audio Configuration Réseau Configuration d’événement Guide du serveur de stockage en réseau (NAS) Configuration du Système...

  • Page 9: Caractéristiques Du Produit

    caractéristiQues Du proDuit • Qualité vidéo Full HD • lecture en transit multiple Cette caméra réseau peut afficher des vidéos en différentes qualités et résolutions simultanément, en utilisant plusieurs CODEC. • surveillance basée sur navigateur Web Utilisation du navigateur Web pour afficher l’image dans un environnement réseau local. •...

  • Page 10: Recommandées

    présentation spéciFications pc recommanDées • CPU : Intel Core 2 Duo 2,6 GHz ou supérieur (pour une résolution de 1920x1080 30 ips) Intel Core i7 2,8 GHz ou supérieur (pour une résolution de 1920x1080 60 ips) Le module Web est optimisé pour le jeu d’instruction SSE 4.1. •...

  • Page 11: Nas - Indications Du Fabricant

    Class 10 UHS ou supérieure. • Les modèles suivants prennent en charge les cartes SD suivantes : (SNP-6320 : Carte micro SD, SNP-6320H : carte SD) nas — inDications Du FaBricant • Capacité recommandée : On recommande 200GO ou plus.
  • Page 12 Nom de l'élément Quantité Description Nom du modèle Caméra Manuel d’utilisation, CD du logiciel Installer Guide de prise en main SNP-6320 ou rapide SNP-6320H (En option) Carte de garantie (En option) Permet de tester la connexion Câble pour l’écran de test de la caméra à...
  • Page 13 Apparence Nom de l'élément Quantité Description Nom du modèle Gabarit Guide d'installation du produit SNP-6320 À utiliser lors de l’installation Feuille isolante de la caméra dans un endroit humide Permet de relier la base Vis hexagonale d’installation et la caméra.

  • Page 14: D'un Coup D'œil (Snp-6320)

    D’un coup D’œil (snp-6320) apparence Élément Description Protège le mécanisme interne du PTZ de la lumière directe du soleil ou des Unité principale chocs externes. Dôme de protection Dôme de protection pour l’objectif et l’unité. Si vous appuyez sur ce bouton et si vous le maintenez enfoncé pendant Bouton de environ 5 secondes, tous les paramètres de la caméra seront réinitialisés...
  • Page 15 vue d’en dessous de la vue interne de la base base d’installation d’installation Élément Description Port E/S d’alarme Permet de connecter le câble E/S de l’alarme Port de sortie vidéo Port de sortie vidéo analogique. (pour l’installation) Port d’entrée audio Permet de connecter le câble d’entrée audio.
  • Page 16 présentation Élément Description Ports de Utilisés pour les communications RS-485/422. communication Commutateur de Permet de spécifier l’ID de la caméra. configuration d’ID Commutateur de configuration des Permet de régler la vitesse de transfert et les protocoles. communications Vous pouvez utiliser un câble PoE+ ou Ethernet pour connecter ce terminal Connexions réseau au réseau.

  • Page 17: D'un Coup D'œil (Snp-6320H)

    D’un coup D’œil (snp-6320H) apparence Élément Description Protège le mécanisme PTZ de la lumière directe du soleil, de la pluie ou de Unité principale tout impact externe. Dôme de protection Dôme de protection pour l’objectif et l’unité. Câble de sécurité Le câble prévient toute chute de l’appareil lors de l’installation.
  • Page 18 présentation intérieur Élément Description Compartiment de la Compartiment de la carte mémoire SD. carte mémoire SD Si vous appuyez sur ce bouton et si vous le maintenez enfoncé pendant Bouton de environ 5 secondes, tous les paramètres de la caméra seront réinitialisés réinitialisation sur les valeurs par défaut réglées en usine.
  • Page 19 vue d’en dessous de la vue interne de la base base d’installation d’installation Élément Description Port E/S d’alarme Permet de connecter le câble E/S de l’alarme Port de sortie vidéo Port de sortie vidéo analogique. (pour l’installation) Port d’entrée audio Permet de connecter le câble d’entrée audio.

  • Page 20: Installation Et Connexion

    installation et connexion Élément Description Ports de Utilisés pour les communications RS-485/422. communication Commutateur de Permet de spécifier l’ID de la caméra. configuration d’ID Commutateur de configuration des Permet de régler la vitesse de transfert et les protocoles. communications Vous pouvez utiliser un câble PoE+ ou Ethernet pour connecter ce terminal Connexions réseau au réseau.
  • Page 21 Pour le câblage de la caméra, veuillez consulter l’illustration ci-dessous. Sortie ENTRÉE SORTIE vidéo audio audio Alarm Alimentation Entrée (SNP-6320 : CA 24V, 2,5A/ d’alarme SNP-6320H : CA 24V, 3A) Entrée d’alimentation Mise à la terre Sortie d’alarme Communications ETHERNET...

  • Page 22: Connexion À D'autres

    Vérifiez la tension et la puissance nominales avant d’effectuer les connexions. Puissance nominale Tension d’entrée autorisée Consommation électrique (SNP-6320 : CA 24V, 2,5A/ CA 24 V CA 22 V ~ 26 V SNP-6320H : CA 24V, 3A) Dans le cas des deux alimentations PoE+ et CA 24 V, le périphérique est alimenté par celle qui est engagée en premier.

  • Page 23: Connexion Ethernet

    résistance électrique constituée d’un fil de cuivre à [20°c (68°F)] Calibre du fil de cuivre (AWG) N° 24 (0,22 mm ) N° 22 (0,33mm ) N° 20 (0,52mm ) N° 18 (0,83mm Résistance (Ω/m) 0,078 0,050 0,030 0,018 Chute de tension (V/m) 0,028 0,018 0,011...

  • Page 24: Connexion Du Moniteur D'installation

    installation et connexion Connexion du moniteur d’installation Connectez le câble à la borne de sortie vidéo située à l’arrière de la caméra et à la borne d’entrée vidéo du moniteur d’installation. AUDIO OUT AUDIO IN Moniteur IN1 IN2 GND IN3 IN4 GND 1.COM 1.NO 1.NC 2.COM 2.NO 2.NC Le câblage varie selon les types de moniteur et de périphérique utilisés ;...
  • Page 25 Pour obtenir les instructions relatives à l’installation des supports et des boîtiers, consultez le manuel d’installation fourni avec le support ou le boîtier concerné. ` modèles de support disponibles Modèle Élément SNP-6320 SNP-6320H SHP-3701H Boîtier d'extérieur SHP-3701F Boîtier pour fixation murale...
  • Page 26 installation et connexion installation par fixation sur une surface L’unité SNP-6320H ne peut pas être installée sur la surface d’un mur ou d’un plafond. ` Fixation d’un gabarit & installation base d’installation 1. Fixez le gabarit fourni au plafond. Calquez-vous sur le gabarit pour pratiquer un trou de 86 mm dans le plafond puis faites-passer les câbles par le trou.
  • Page 27 ` connexion des câbles de terminal 1. Connectez les câbles au bloc du terminal sur la porte ferrée. Reportez-vous à la section « carte d’interface du câblage de la caméra ». (page 21) 2. Une fois le câblage terminé, fermez la porte ferrée. Ne branchez pas la camera à...
  • Page 28 installation et connexion - Pour fixer la caméra ou la démonter, reportez-vous à l’illustration. • Fixation de la caméra : Poussez la caméra vers le haut et tournez-la de gauche à droite jusqu’en butée, ainsi qu’illustré sur la figure. Dans cette position, serrez les vis montées sur la base d’installation.
  • Page 29 installation via une monture au mur ` Fixation de la base d’installation à l’aide du support 1. Fixez la base à l’aide du support en le faisant tourner dans le sens des aiguilles d’une montre. 2. Tel qu’indiqué dans l’illustration ci-dessous, appuyez doucement sur la poignée de la porte ferrée située dans la partie inférieure de la base d’installation et soulevez-la.
  • Page 30 installation et connexion 4. Assemblez la caméra et la base d’installation Assemblez la caméra et la base d’installation en faisant correspondre les guides directionnels de l’installation. 5. Fixez la caméra Pivotez la caméra de gauche à droite afin que les repères supérieur et inférieur soient dans la position montrée sur l’image de droite.
  • Page 31 remarques sur l’étanchéité Cet appareil est destiné à une utilisation en intérieur. S’il est installé en extérieur, utilisez le boîtier conçu pour l’extérieur pour le rendre étanche. ` installation murale de l’appareil en combinant le boîtier conçu pour l’extérieur et le support mural. 1.
  • Page 32 installation et connexion ` installation murale de l’appareil en combinant le boîtier conçu pour l’extérieur et l’adaptateur de montage pour plafond. 1. Entourez les vis du boîtier avec Plafond en béton suffisamment de ruban en Téflon nécessaire pour le montage. Adaptateur de 2.
  • Page 33 • Monture au mur (SBP-300WM) 2. En cas d’installation de la caméra au plafond • Monture au plafond (SBP-300CM) 3. En cas d’installation de la monture au mur (SBP-300WM/SBP-300WM1) sur un cylindre d’au moins 80 mm de long • Monture sur poteau (SBP-300PM) Français _33...
  • Page 34 4. En cas d’installation de la monture au mur (SBP-300WM /SBP-300WM1) sur un angle de mur • Monture d’angle (SBP-300KM) 5. En cas d’installation sur un toit d’immeuble • Monture sur parapet (SBP-300LM) 6. En cas d’installation de l’unité SNP-6320 en extérieur • Boîtier d'extérieur (SHP-3701H) 34_ installation et connexion...
  • Page 35 7. En cas d’installation de l’unité SNP-6320 au plafond comme composant intégré • Boîtier d’intérieur pour monture sur support d’encastrement destiné à la caméra dôme PTZ (SHP-3701F) 8. En cas d’installation de l'unité SNP-6320 via une monture au mur ou au plafond • Monture en suspension (SBP-300HM3) Français _35...

  • Page 36: Insérer/Retirer Une Carte Mémoire

    Les modèles suivants prennent en charge les cartes SD suivantes : (SNP-6320 : Carte micro SD, SNP-6320H : carte SD) Déconnectez le câble d’alimentation de la caméra avant d’y insérer la carte mémoire SD/Micro SD.

  • Page 37: Informations Sur La Carte Mémoire (Non Incluse)

    retirer une carte mémoire sD Appuyer doucement vers le bas sur l'extrémité exposée de la carte mémoire comme indiqué dans le diagramme pour éjecter la carte mémoire de la fente. Appuyer trop fortement sur la carte mémoire SD peut entraîner l'éjection incontrôlée de la carte de la fente lorsqu'elle est libérée.

  • Page 38: Connexion Et Configuration Réseau

    connexion et configuration réseau Vous pouvez configurer les paramétrages de réseau en fonction de vos configurations de réseau. connecter la caméra Directement au réseau De Zone locale se connecte à la caméra à partir d’un pc local sur le lan 1.

  • Page 39: Connexion De La Caméra Directement À Un Modem Dsl/Câble Basé Sur Le Protocole Dhcp

    conneXion De la caméra Directement à un moDem Dsl/câBle Basé sur le protocole DHcp INTERNET Modem DSL/ Ordinateur externe distant Câble Caméra Serveur DDNS (Centre de données, COREE) 1. Connectez l’ordinateur utilisateur directement à la caméra réseau. 2. Exécutez le programme d’installation IP et changez l’adresse IP de la caméra afin d’utiliser le navigateur Web sur votre poste pour la connexion à...

  • Page 40: Connexion De La Caméra Directement À Un Modem Pppoe

    connexion et configuration réseau conneXion De la caméra Directement à un moDem pppoe INTERNET Modem PPPoE Ordinateur externe distant Caméra Serveur DDNS (Centre de données, COREE) 1. Connectez l’ordinateur utilisateur directement à la caméra réseau. 2. Exécutez le programme d’installation IP et changez l’adresse IP de la caméra afin d’utiliser le navigateur Web sur votre poste pour la connexion à...

  • Page 41: Connecter La Caméra Au Routeur Large Bande Par Le Modem Pppoe/Câble

    connecter la caméra au routeur larGe BanDe par le moDem pppoe/câBle C’est pour un petit environnement de réseau comme les maisons, SOHO et les magasins ordinaires. Caméra INTERNET PPPoE ou Modem PPPoE ou Routeur large Modem câble Ordinateur externe câble bande distant Caméra...

  • Page 42: Boutons Utilisés Sous Ip Installer

    connexion et configuration réseau Boutons utilisés sous ip installer e f g Élément Description Nom du modèle de la caméra connectée. Device Name Cliquez sur la colonne pour trier la liste par nom de modèle. Cependant, si vous cliquez dessus durant la recherche, celle-ci sera interrompue. Alias Cette fonction n’est pas appliquée pour le moment.

  • Page 43: Configuration De L'adresse Ip Fixe

    En ce qui concerne le programme d’installation IP Installer, utilisez uniquement la version fournie sur le CD d’installation ou la dernière version disponible de l’application. Vous pouvez télécharger la version la plus récente du produit sur le site Internet de Samsung (www.samsungcctv.com). conFiGuration De l’aDresse ip FiXe configuration réseau manuelle...
  • Page 44 connexion et configuration réseau 3. Renseignez les informations nécessaires dans la sous-fenêtre <address>. • MAC (Ethernet) Address : L’adresse MAC imprimée sur l’étiquette de la caméra est automatiquement affichée et ne nécessite aucun réglage utilisateur. Vous ne pourrez configurer les réglages IP fixe que si la case d’option DHCP est désélectionnée.
  • Page 45 si vous utilisez un routeur large bande • IP Address : Entrez une adresse comprise dans la plage IP fournie par le Routeur large bande. ex.) 192.168.1.2~254, 192.168.0.2~254, 192.168.XXX.2~254 • Subnet Mask : La valeur de <subnet mask> du Routeur large bande est identique à...
  • Page 46 connexion et configuration réseau configuration réseau automatique Exécutez <ip installer_v2.XX.exe> pour afficher la liste des résultats de la recherche de caméras. Au démarrage initial, les deux options [auto set] et [manual set] sont grisées. Pour les caméras trouvées ayant un réglage IPv6, ces boutons sont grisés car ces cameras ne prennent pas en charge cette fonction.

  • Page 47: Dynamique

    conFiGuration De l’aDresse ip DYnamiQue configuration de l’environnement ip Dynamique • Exemple d’environnement IP Dynamique - Routeur large bande, disposant de caméras connectées, affecté à une adresse IP par le serveur DHCP - En cas de connexion directe de la caméra au modem via les protocoles DHCP. - Adresses IP affectées par le serveur DHCP interne via le réseau LAN vérification de l’adresse ip Dynamique 1.

  • Page 48: Configuration De La Redirection De La Plage De Ports

    connexion et configuration réseau conFiGuration De la reDirection De la plaGe De ports (mappaGe De ports) Si vous avez installé un Routeur large bande muni d’une caméra connectée, vous devrez régler la redirection de la plage de ports sur le Routeur large bande de sorte qu’un ordinateur distant puisse accéder à...

  • Page 49: Connexion À La Caméra Depuis Un Ordinateur Distant Via Internet

    réglage de la redirection de la plage de ports pour plusieurs caméras en réseau Lorsque plusieurs caméras en réseau sont connectées à un seul périphérique de Routeur large bande, vous devez rediriger le port TCP 943 du routeur vers le port TCP 943 d’une caméra connectée.

  • Page 50: Visionneur Web

    visionneur web conneXion à la caméra normalement, vous devez procéder comme suit 1. Lancez le navigateur Internet. 2. Tapez l’adresse IP de la caméra dans la barre d’adresse. ex.) • Adresse IP (IPv4) : 192.168.1.100  http://192.168.1.100 - la boîte de dialogue de connexion devrait apparaître.

  • Page 51: Réglage Du Mot De Passe

    <network> - <DDns> de Web Viewer sur <samsung DDns>. Renseignez également le champ <iD produit> avec la donnée utilisée pour l’enregistrement DDNS. Vous pouvez uniquement utilisez une connexion DDNS lorsque vous êtes connecté à un réseau externe.

  • Page 52: Login

    visionneur web loGin Lorsque vous accédez à la caméra, la fenêtre de connexion apparaît. Saisissez l’identifiant utilisateur et le mot de passe pour accéder à la caméra. 1. Entrez « admin » dans la zone de saisie de texte <user name>. L’identifiant de l’administrateur «...

  • Page 53: Installation Du Module Stw

    installation Du moDule stW Webviewer Si vous vous connectez à une caméra pour la première fois, vous afficherez le message d’installation. Procédez ensuite à l’installation de la version requise du module WebViewer afin d’accéder à la caméra pour y contrôler la vidéo en temps réel. 1.
  • Page 54 visionneur web 5. Cliquez sur [oK]. L’ancienne version du module d’extension est supprimée. 6. Cliquez sur [install] pour débuter l’installation du module d’extension du navigateur Web. 7. Cliquez sur [Finish]. L’installation du module d’extension STW pour navigateur Web est achevée. Dans votre Internet Explorer, si vous avez besoin de passer à...

  • Page 55: Utilisation De L'écran Direct

    utilisation De l’écran Direct Élément Description Contrôle Permet de passer à l’écran de contrôle. Passez à l’écran où vous pouvez chercher l’enregistrement vidéo enregistré sur votre Lecture carte mémoire SD ou NAS. Configuration Permet de passer à l’écran Configuration. Informations Vous pouvez lire les informations de profil.
  • Page 56 visionneur web Élément Description Quelle que soit la résolution configurée sur la caméra, il fixe la résolution à 640x480. Fixez la résolution Appuyez sur ce bouton à nouveau pour revenir à la résolution par défaut. Plein écran Adaptez la vidéo actuelle à la taille maximale de l’écran. Prise Enregistre la capture instantanée comme un fichier image au format .jpg.

  • Page 57: Utiliser L'audio

    pour saisir un instantané 1. Cliquez sur [prise ( )] sur la scène à saisir. 2. Le fichier capturé lorsque vous appuyez sur le bouton Capture est enregistré dans « Mon ordinateur  Mes documents  Image ». Sur Mac OS, il est enregidtré dans « ~/ Images »...
  • Page 58 visionneur web pour contrôler le ptZ 1. Appuyez sur le bouton [ptZ ( 2. Réglez l’orientation de la caméra en actionnant le curseur [ ] du pavé mobile de l’écran, ou commandez le zoom ou la mise au point. Pour obtenir plus de détails sur l’utilisation de la fonctionnalité...
  • Page 59 pour activer le mode Zoom de la zone : Zoomer la zone sélectionnée avec la souris. • : Modifier le facteur de zoom actuel à x1. • : Revenir à la zone précédente et aux paramètres. • : Si vous naviguez avec Précédent, cela basculera à la zone et réglage avant de •...

  • Page 60: Lire La Vidéo Enregistrée

    visionneur web lire la viDéo enreGistrée Pour lire la vidéo correctement, vous devez configurer les réglages d’enregistrement. Pour les détails relatifs aux réglages d’enregistrement, reportez-vous à « Stockage ». (page 115). nom et fonctions de l’écran de recherche d’événements Élément Description Réglage de la plage Réglez la plage de date et heure de recherche des données enregistrées sur...
  • Page 61 afin de lire le contenu après une recherche par événement 1. Cliquez sur le bouton [playback ( 2. Spécifiez les dates de début et de fin de votre recherche. 3. Sélectionnez un type d’événement à rechercher dans la période spécifiée. 4.
  • Page 62 visionneur web nom et fonctions de l’écran de recherche de périodes Élément Description La section afférente à la période spécifique est lue en déplaçant la barre de Barre de lecture lecture. Définit la date de recherche à l’aide d’un calendrier. Réglage de date de S’il y a des données enregistrées sur votre carte mémoire SD ou NAS recherche...
  • Page 63 Élément Description Information vidéo Les données de durée de la vidéo lue sont affichées à l’écran. Réglez la date souhaitée pour faire une copie de sauvegarde des données Sauvegarde vidéo enregistrées sur votre carte mémoire SD ou NAS. Peut être réglée jusqu’à 5 minutes. pour lire le contenu après une recherche par période 1.
  • Page 64 visionneur web 6. Placez le curseur [Barre chronologique ( )] à l’endroit où vous souhaitez que la lecture démarre. L’heure contient un fichier d’enregistrement normal qui apparaît en bleu ; l’heure d’enregistrement de l’événement s’affiche en rouge. pour sauvegarder la vidéo recherchée 1.
  • Page 65 Les modèles suivants prennent en charge les cartes SD suivantes : (SNP-6320 : Carte micro SD, SNP-6320H : carte SD) (1) carte mémoire sD/micro sD 1. Retirez la carte mémoire SD/Micro SD de la caméra.
  • Page 66 visionneur web (2) nas (serveur de stockage en réseau) 1. Dans le navigateur Windows, utilisez \\<adresse ip>\ pour accéder. ex)\\192.168.20.31\defaultfolder\ch01\img\2013_07_02\AVI 2. Go to <computer>  <network drive connection>  Entrez 1. 3. Connecté au NAS. La structure du répertoire est la même que celle d’une carte mémoire SD/ Micro SD.

  • Page 67: Écran De Configuration

    écran de configuration conFiGuration Vous pouvez configurer les options vidéo et audio ainsi que les réglages de réseau et de système liés à la caméra au sein du réseau. 1. Dans l'écran Direct, cliquez sur [setup ( ) ]. 2. L'écran Configuration apparaît. Le plugiciel STB Web viewer doit être installé...
  • Page 68 écran de configuration 4. Sélectionnez les propriétés de chaque profil. Pour plus d’informations, veuillez vous référer à « pour ajouter/modifier un profil vidéo ». (Page 70) 5. Cliquez sur l’encadré de saisie de chaque élément séparément et entrez ou sélectionnez la valeur souhaitée. Le menu contextuel peut varier selon le type de codec sélectionné.
  • Page 69 • Sensibilité ATC : Affectez le débit de transfert conformément à la variation de la bande passante du réseau. Le débit de transfert est réglé sur la vitesse maximale si la bande passante est <très élevée> et sur la vitesse minimale si la bande passante est <très basse>. •...
  • Page 70 écran de configuration pour ajouter/modifier un profil vidéo Le paramétrage d’un profil peut être ajouté ou modifié afin de répondre aux différents profils en fonction des conditions d’enregistrement. 1. Sélectionnez une des options <vidéo profil>. 2. Attribuez-lui un nom et sélectionnez un codec. 3.
  • Page 71 • Priorité d'encodage : Vous pouvez définir la priorité de transmission vidéo sur fréquence d'image ou compression. • Longueur de GOV : Il indique la distance (en termes de nombre d'images) entre deux périodes consécutives I-Frames dans une séquence vidéo lorsque le codec H.264 a été...
  • Page 72 écran de configuration utilisateur 1. Depuis le menu Configuration, sélectionnez l’onglet <Basic ( )>. 2. Cliquez sur <utilisateur>. 3. Fournit les informations nécessaires pour l’utilisateur. • Modification mot de passe administrateur : Changez le mot de passe relatif à l’administrateur. Pour des raisons de sécurité, il est recommandé...
  • Page 73 Si le mot de passe existant ne correspond pas, lorsque vous modifiez le mot de passe administrateur, vous ne pouvez pas changer le mot de passe. Après avoir modifié votre mot de passe, si il y a une caméra reliée à un client CMS ou NVR, alors vous avez besoin de vous réinscrire avec le mot de passe récemment changé.
  • Page 74 écran de configuration Date & Heure 1. Depuis le menu Configuration, sélectionnez l’onglet <Basic ( )>. 2. Cliquez sur <Date & Heure>. 3. Spécifiez l’heure et la date qui seront appliquées à la caméra. • Heure du système actuelle : Affiche les réglages de l’heure actuelle sur votre système.
  • Page 75 ip & port 1. Depuis le menu Configuration, sélectionnez l’onglet <Basic ( )>. 2. Cliquez sur <ip & port>. 3. Configurez <configuration ipv4>. • Type d’IP : Permet de sélectionner un type de connexion IP. - Manuel : Permet de spécifier les options Adresse IP, Masque de sous-réseau, Passerelle, DNS1 et DNS2.
  • Page 76 • RTSP : Sert à transférer les vidéos en mode RTSP, la valeur par défaut étant 554. • Port périph. : Permet de spécifier le port servant à transférer les signaux vidéo via les protocoles Samsung. Si le port HTTP a été changé, le navigateur se ferme.

  • Page 77: Configuration Ptz

    configuration ptZ Vous pouvez changer la direction de l’objectif et activer le zoom. 1. Depuis le menu Configuration, sélectionnez l’onglet <Basic ( )>. 2. Cliquez sur <configuration ptZ>. 3. Cliquez sur [▼ montrer]. 4. Cliquez avec le curseur [ ] sur le pavé mobile de l’écran pour commander le déplacement de l’écran.
  • Page 78 écran de configuration pour ajouter la position d’origine 1. Accédez à un point de l’écran de démarrage souhaité et appuyez sur [ Le point sera réglé pour la position initiale. 2. Cliquez sur [ ] dans la position initiale. Vous serez dirigé vers la position initiale prédéterminée.

  • Page 79: Configuration Des Paramétrages Détaillés Pour Le Préréglage

    Configuration des paramétrages détaillés pour le préréglage 1. Sélectionnez le numéro du préréglage que vous souhaitez configurer. 2. Ciquez sur l’onglet <prérégler configuration annotation> • Réglage caméra: vous pouvez modifier le réglage de la caméra relatif à l’environnement du préréglage sélectionné. Se référer à...
  • Page 80 écran de configuration pour utiliser la fonction Détection de mouvement (Dm) 1. Sélectionnez le type <Dm / av> sur l’onglet <prérégler configuration annotation>. 2. Sélectionnez le mode <Détection mvt>. 3. Sélectionnez <activé>. 4. Sélectionnez la sensibilité de la plage de mouvement depuis l’arrière plan. Vous pouvez sélectionner 5 niveaux de sensibilité...
  • Page 81 pour utiliser la fonction analyse vidéo intelligente (av) 1. Sélectionnez le type <Dm / av> sur l’onglet <prérégler configuration annotation>. 2. Sélectionnez le mode <analytique de vidéo>. 3. Sélectionnez <activé>. 4. Sélectionnez la sensibilité de la plage de mouvement depuis l’arrière plan. Vous pouvez sélectionner 5 niveaux de sensibilité...
  • Page 82 écran de configuration 6. Sélectionnez le type d’analyse. • Passage : le système détecte le changement généré par un objet qui traverse la ligne prédéfinie. • Entrée/Sortie : le système détecte le changement généré par un objet qui traverse la zone prédéfinie. •...
  • Page 83 pour définir les règles de l’analyse vidéo ` passage 1. Sélectionnez le type <passage>. 2. Cliquez sur le point de départ et de fin sur l’écran pour définir la ligne de base. Par un clic droit de la souris, vous pouvez annuler la ligne tout en traçant une zone.
  • Page 84 écran de configuration ` apparition (Disparition) 1. Réglez le type d’analyse sur <apparition (Disparition)>. 2. Faire glisser l’emplacement souhaité de l’image. La zone grise glissée sera définie comme une zone d’intérêt. • Apparition/Disparition : permet de détecter des événements d’apparition d’objets dans la zone pendant une certaine période de temps tout en ne traversant pas les limites de la zone.
  • Page 85 pour configurer les réglages de swing Swing est une fonction de surveillance qui bascule entre deux points présélectionnés et vous permet de tracer le mouvement. 1. Sélectionnez <swing> dans <configuration réglage>. L’écran de menu bascule sur l’écran de réglage de la fonction swing. 2.
  • Page 86 écran de configuration pour définir un groupe La fonction de groupe vous permet de regrouper les divers préréglages avant de les appeler en séquence. Six groupes peuvent enregistrer un total de 128 préréglages chacun. 1. Sélectionnez <Groupe> dans <configuration réglage>. L’écran de menu bascule sur l’écran de réglage de groupe.
  • Page 87 pour configurer les réglages de tour La fonction de tour vous permet d’appeler les groupes de vos préréglages en séquence. 1. Sélectionnez <tour> dans <configuration réglage>. L’écran de menu bascule sur l’écran de réglage de tour. 2. Configurez les réglages de tour en détail. •...
  • Page 88 écran de configuration 3. Appuyez sur le bouton [ Le numéro de suivi sélectionné sera sauvegardé. 4. Modifiez le chemin de sauvegarde en utilisant pan/tilt/zoom. 5. Appuyez sur le bouton [ La sauvegarde est terminée. 6. Appuyez sur le bouton [ Le numéro de suivi sélectionné...

  • Page 89: Configuration Vidéo Et Audio

    conFiGuration viDéo et auDio vidéo configuration 1. Depuis le menu Configuration, sélectionnez l’onglet <video & audio )>. 2. Cliquez sur <vidéo configuration>. 3. Sélectionnez le mode <source vidéo>. • Retourner/Inverser : Affiche la vidéo à partir d’une caméra tenue à l’envers. •...
  • Page 90 écran de configuration pour définir la zone de confidentialité Vous pouvez spécifier une certaine zone de la vidéo prise par la caméra comme étant protégée pour confidentialité. 1. Réglez l’option sur <active>. 2. Sélectionner le masquage de couleur de la zone de confidentialité souhaité. 3.

  • Page 91: Audio Configuration

    audio configuration Vous pouvez configurer les réglages d’E/S de la source audio depuis la caméra. 1. Depuis le menu Configuration, sélectionnez l’onglet <video & audio )>. 2. Cliquez sur <audio configuration>. 3. Permet de régler la valeur de l’entrée audio. •...

  • Page 92: Réglage Caméra

    )] après avoir changé les régl, vos modif ne seront pas appliquées. configuration ssDr (samsung super Dynamic range) Dans une scène caractérisée par un contraste marquée entre les zones lumineuses et les zones obscures, vous pouvez augmenter la luminosité de la seule zone obscure afin de régler la luminosité...
  • Page 93 configuration de la balance des blancs Vous pouvez corriger les couleurs des images basées sur les blancs dans n’importe quelle condition d’éclairage. 1. Sélectionnez <Balance des blancs>. 2. Sélectionnez <mode>. • ATW : Corrige automatiquement les couleurs de la vidéo de la caméra. L’ATW ne fonctionne pas sous des lampes à...
  • Page 94 écran de configuration configuration Blc Vous pouvez spécifier manuellement la zone de la vidéo que vous souhaitez afficher plus clairement. 1. Sélectionnez <lumière à contre-jour>. 2. Réglez <mode> sur <Blc>. Si vous sélectionnez BLC, l’écran Réglage coffre et Étape coffre BLC s’affichent sur l’écran de contrôle PTZ.
  • Page 95 configuration WDr Vous pouvez choisir d’afficher une image nette des objets d’une scène où les zones lumineuses et obscures coexistent. 1. Sélectionnez <lumière à contre-jour>. 2. Réglez <mode> sur <WDr>. 3. Sélectionnez chaque élément séparément et réglez-le correctement. • Niveau du WDR : Définis le niveau de sensibilité...
  • Page 96 écran de configuration Pour obtenir les meilleures performances du WDR (plage dynamique étendue), il est recommandé de régler le mode Iris sur <Automatique>. Comme la mise au point automatique (AF) peut être répétée en fonction des conditions d’éclairage si la compensation de contre-jour utilisateur est utilisée, il est recommandé d’utiliser le mode de mise au point <Prise AF>...
  • Page 97 configuration spécial 1. Sélectionnez <spécial>. 2. Sélectionnez chaque élément et réglez- le correctement. • DIS : Ceci compense automatiquement le papillotement à l’écran. Le DIS (stabilisateur d’image numérique) ne peut pas être utilisé si AV/DM (Analyse Vidéo et Détection de Mouvement) et la détection d’activité...
  • Page 98 écran de configuration configuration de la mise au point 1. Sélectionnez <m.au.pt>. 2. Sélectionnez chaque élément séparément et réglez-le correctement. • Mode - Manuel : La mise au point est réglée manuellement selon le facteur de zoom. - Automatique : La mise au point est réglée automatiquement selon le facteur de zoom.
  • Page 99 conf osD 1. Sélectionnez <osD>. 2. Sélectionnez chaque élément séparément et réglez-le correctement. • Titre de la caméra : Spécifiez s’il faut afficher ou non le titre de la camera à l’écran. Vous pouvez saisir jusqu’à 15 caractères pour le titre. •...
  • Page 100 écran de configuration smart codec Définissez la zone souhaitée de la vidéo en provenance de la caméra en tant que Zone d’intérêt, puis spécifiez la sensibilité de détection pour cette zone. 1. Depuis le menu Configuration, sélectionnez l’onglet <video & audio )>.
  • Page 101 limite de pt Vous pouvez spécifier les limites pour la fonction de panoramique ou d’inclinaison. 1. Depuis le menu Configuration, sélectionnez l’onglet <video & audio )>. 2. Cliquez sur <limite de pt>. 3. Vous pouvez décider de limiter les opérations PT. Le cas échéant, spécifiez les détails.
  • Page 102 écran de configuration suivi automatique configuration Vous pouvez activer la fonction de suivi automatique sur la zone prédéfinie. 1. Sélectionnez l’onglet <video & audio )> sur le menu Configuration. 2. Cliquez sur <suivi automatique configuration>. 3. Réglez le comportement du suivi automatique de la caméra.
  • Page 103 pour régler la zone de suivi automatique Vous pouvez régler la zone à exclure du suivi automatique d’objets. (Vous pouvez régler jusqu’à 8 zones de non détection.) 1. Cliquez sur [▼ montrer]. 2. Maintenez la souris cliquée sur l’image et faites-la glisser pour régler la zone souhaitée.
  • Page 104 écran de configuration Elle peut être dans l’impossibilité de suivre une cible ou entraîner des dysfonctionnements dans les situations suivantes. En présence de multiples objets se déplacant dans la zone de capture Lorsqu’elle est cachée ou masquée par d’autres objets ou installations mobiles En l’absence d’une légère difference entre l’objet se déplacant et l’arrière-plan Un objet trop petit ou trop grand Lorsqu’un objet se déplace trop rapidement ou trop lentement...

  • Page 105: Configuration Réseau

    - Nom d’utilisateur : Entrez le nom d’utilisateur du service DDNS. - Mot de passe : Entrez le mot de passe du service DDNS. 5. Une fois que vous avez effectué ceci, cliquez sur [appliquer ( Si l’option <Connexion rapide> est sélectionnée, sélectionnez le service Samsung DDNS. Français _105...

  • Page 106: Enregistrement Sur Le Serveur Ddns

    écran de configuration enregistrement sur le serveur DDns pour enregistrer votre produit sur le serveur samsung DDns 1. Consultez le site Web iPOLiS (www.samsungipolis.com), puis connectez-vous à l’aide d’un compte enregistré. 2. Depuis la barre de menu en haut de l’écran, sélectionnez <DDns...
  • Page 107 DDns durant la configuration de la caméra 1. Depuis la page de configuration DDNS, réglez <DDns> sur <samsung DDns>. 2. Indiquez la valeur du <iD produit> que vous avez spécifiée lors de l’enregistrement de l’identifiant du produit sur le site DDNS.
  • Page 108 écran de configuration Filtrage d’ip Vous pouvez créer une liste d’adresses IP auxquelles vous souhaitez accorder ou refuser l’accès. 1. Depuis le menu Configuration, sélectionnez l’onglet <network ( )>. 2. Cliquez sur <Filtre ip>. 3. Sélectionnez <type de filtrage>. • Interdire : Si vous sélectionnez cette option, l’accès des adresses IP ajoutées au filtrage sera restreint.
  • Page 109 Vous pouvez sélectionner un système de connexion sécurisé ou installer le certificat public à cet effet. 1. Depuis le menu Configuration, sélectionnez l’onglet <network ( )>. 2. Cliquez sur <ssl>. 3. Select a secure connection system. Pour accéder à la caméra en mode HTTPS, vous devez saisir le type de l’adresse IP de la caméra sous la forme suivante : «...
  • Page 110 écran de configuration 802.1x Lors de la connexion au réseau, vous pouvez choisir d’utiliser ou non le protocole 802.1x avant d’installer la certification. 1. Depuis le menu Configuration, sélectionnez l’onglet <network ( )>. 2. Cliquez sur <802.1x>. 3. Réglez l’option <paramétre ieee 802.1x(eapol avec eap-tls)>.
  • Page 111 Vous pouvez préciser la priorité afin d’obtenir un débit de transfert stable pour une adresse IP spécifique. 1. Depuis le menu Configuration, sélectionnez l’onglet <network ( )>. 2. Cliquez sur <Qos>. 3. Cliquez sur le bouton [ajouter ( La liste des adresses IP est créée. 4.
  • Page 112 écran de configuration • Activer SNMP Trap : La trappe SNMP est utilisée pour envoyer des informations et des conditions d’importance à système d’administrateur. - Communauté : Saisissez le nom de la trappe communautaire afin de recevoir des messages. - Adresse IP : Saisissez l’adresse IP à laquelle le message sera envoyé. - Échec de l’authentification : Specifie si un événement doit être généré...
  • Page 113 • UPnP decouverte : Specifie Activé ou Désactivé pour la découverte UPnP. • Nom convivial : Affiche le nom de la caméra. Le nom convivial est affiché au format de SAMSUNG-<Nom du modèle>- <adresse MAC>. Sous le système d’exploitation Windows qui supporte de fait l’UPnP, les caméras connectées au réseau sont affichées.

  • Page 114: Configuration D'événement

    écran de configuration conFiGuration D’événement Ftp / e-mail Vous pouvez configurer les réglages du serveur FTP/Email afin de transmettre les images prises avec la caméra vers votre ordinateur en cas de survenue d’événement. 1. Depuis le menu Configuration, sélectionnez l’onglet <event ( )>.
  • Page 115 • Configuration E-mail - Adresse du serveur : Entrez l’adresse IP du serveur du courrier électronique vers lequel vous transférez les images d’alarmes ou d’événement. - Utiliser l’authentification : Spécifiez si vous souhaitez utiliser l’autorisation ou non. - Utilisation SSL : Permet de spécifier l’utilisation du protocole SSL - ID : Saisissez un nom d’utilisateur afin de vous connecter au serveur de messagerie.
  • Page 116 Si vous insérez une carte SD enregistrée sous un différent format (AVI/STW), vous devrez la formater avant de l’utiliser. - STW : C’est le format de fichier unique Samsung Techwin. - AVI : C’est le format avi conventionnel. • Réécrire : Si la carte mémoire SD est pleine, cette action supprimera les anciennes données et les remplacera par de nouvelles données.
  • Page 117 4. Spécifiez l’option <config. enreg. normal>. • Toujours : Sauvegardez toujours la vidéo enregistrée sur la carte mémoire SD. Si le réglage est spécifié sur Toujours, l’heure de l’activation ne pourra pas être modifiée. • Heure programmée uniquement : Permet d’enregistrer uniquement à l’heure spécifiée du jour de la semaine spécifié.
  • Page 118 écran de configuration L’adresse IP du NAS et celle de la caméra ont le même format. Ex) La valeur initiale du masque de sous-réseau du NAS et de la caméra est 255.255.255.0. Si l’adresse IP est 192.168.20.32, alors l’adresse IP du NAS devrait être quelque part dans 192.168.20.1~192.168.20.255.

  • Page 119: Guide Du Serveur De Stockage En

    Guide du serveur de stockage en réseau (nas) Lors de l’utilisation du NAS, il se peut que vous soyez temporairement incapable d’effectuer la sauvegarde de données, à cause de déconnexion temporaires du réseau. Si les réglages permettent de connecter et utiliser simultanément une carte SD et un NAS, la priorité...
  • Page 120 écran de configuration 3. Dans le menu « Partage de dossiers et Privilège », cliquez sur <shared Folder> 4. Cliquez sur le bouton [create]. 5. Après avoir entré le nom du dossier (ID), cliquez sur le bouton [oK] pour créer un dossier à...
  • Page 121 8. Après avoir cliqué sur le bouton [create], entrez un nom (ID) et un mot de passe. Dans l’exemple, le nom (ID) et le mot de passe sont [testiD]. Selon les indications pour le NAS, il ne faut pas assigner de capacité d’utilisation aux appareils NAS Netgear.
  • Page 122 écran de configuration émission d’alerte 1. Depuis le menu Configuration, sélectionnez l’onglet <event ( )>. 2. Cliquez sur <émission d’alerte>. 3. Réglez le type de caméra de la sortie d’alarme. Si vous changez le type de sortie d’alarme, le bouton de sortie d’alarme sur la page de surveillance et le type de sortie d’alarme affichés sur la page Config.
  • Page 123 entrée d’alerte Vous pouvez régler le type d’entrée de l’alarme, l’heure d’activation et le mode opératoire. 1. Depuis le menu Configuration, sélectionnez l’onglet <event ( )>. 2. Cliquez sur <entrée d’alerte>. 3. Sélectionnez le numéro d’entrée de l’alarme. 4. Sélectionnez ou non <activer>. 5.
  • Page 124 écran de configuration 7. Spécifiez une opération devant être exécutée en cas de déclenchement de l’alarme. • FTP : Spécifiez l’utilisation du transfert via FTP dans la configuration de l’entrée de l’alarme. Se reporter à “FTP / E-mail” pour plus de détails. (page 114) •...

  • Page 125: Programmation Heure

    programmation heure Vous pouvez définir d’enregistrer les données de la vidéo avec un certain intervalle comme programmé sans tenir compte de l’occurrence réelle de l’événement. 1. Depuis le menu Configuration, sélectionnez l’onglet <event ( )>. 2. Cliquez sur <programmation heure>. 3.

  • Page 126: Détection Sabotage

    écran de configuration Détection sabotage Vous pouvez déterminer de détecter les tentatives de sabotage et de déclencher des événements tels que le changement soudain de la direction de cadrage de la caméra, l’objectif bloqué et d’autres changements globaux des scènes de la vidéo. 1.
  • Page 127 Dm / av Les événements de détection de mouvement et d’analyse vidéo peuvent être réglés pour déclencher une sortie de signal d’événement. 1. Depuis le menu Configuration, sélectionnez l’onglet <event ( )>. 2. Cliquez sur <Dm / av>. 3. Spécifi ez l’heure et les conditions d’activation.

  • Page 128: Détection De Visage

    écran de configuration Détection de visage Permet de détecter un visage reconnu et de déclencher un événement en conséquence. 1. Depuis le menu Configuration, sélectionnez l’onglet <event ( )>. 2. Cliquez sur <Détection de visage>. 3. Sélectionnez ou non <activer>. 4.

  • Page 129: Détection Audio

    Détection audio Permet de détecter le son dépassant le niveau spécifié et de déclencher un événement en conséquence. 1. Depuis le menu Configuration, sélectionnez l’onglet <event ( )>. 2. Cliquez sur <Détection audio>. 3. Sélectionnez ou non <activer>. 4. Réglez le niveau de son de la détection audio.

  • Page 130: Suivi Automatique

    écran de configuration suivi automatique Vous pouvez configurer le système pour générer des signaux d’événements lorsque vous activez la fonction de suivi automatique. 1. Depuis le menu Configuration, sélectionnez l’onglet <event ( )>. 2. Cliquez sur <suivi automatique>. 3. Spécifi ez l’heure et les conditions d’activation.

  • Page 131: Configuration Du Système

    conFiGuration Du sYstème informations produit 1. Depuis le menu Configuration, sélectionnez l’onglet <system ( )>. 2. Cliquez sur <informations produit>. 3. Vérifiez les informations relatives à la caméra ou fournissez les détails selon l’environnement réseau. • Modèle : nom du modèle du produit. •...
  • Page 132 écran de configuration mise à niveau / redémarrage 1. Depuis le menu Configuration, sélectionnez l’onglet <system ( )>. 2. Cliquez sur <mise à niveau / redémarrage>. 3. Sélectionnez chaque élément et réglez-le convenablement. • Mise à niveau : Effectue la mise à niveau du système.
  • Page 133 Si le processus de mise à niveau est interrompu, la mise à niveau ne sera pas complètement terminée. Pendant le redémarrage du système, le visionneur Web ne peut pas y accéder. Vous pouvez télécharger la version la plus récente du produit sur le site Internet de Samsung (www.samsungcctv.com). pour sauvegarder les réglages actuels 1.
  • Page 134 écran de configuration Journal Vous pouvez consulter le journal système ou le journal des erreurs. 1. Depuis le menu Configuration, sélectionnez l’onglet <system ( )>. 2. Cliquez sur <Journal>. 3. Sélectionnez un type de journal. • Système : Vous pouvez consulter les journaux système dans lesquels sont consignées toutes les modifications du système, notamment les...
  • Page 135 open sDK Un utilisateur peut installer une application sur sa caméra pour exécuter des tâches supplémentaires. 1. Depuis le menu Configuration, sélectionnez l’onglet <system ( )>. 2. Cliquez sur <open sDK>. 3. Cliquez sur le bouton [parcourir )] pour sélectionner le fichier *.cap dans le dossier de l’utilisateur.

  • Page 136: Affichage Des Informations De

    écran de configuration aFFicHaGe Des inFormations De proFil accès au profil Vous pouvez consulter les informations relatives aux profils. 1. Cliquez sur [status ( )] dans l’écran actif. 2. L’écran d’informations de profil s’affiche. • Accès au profil : permet d’afficher les informations du nouveau profil ajouté.

  • Page 137: Réglage Du Commutateur Dip

    annexes réGlaGe Du commutateur Dip configuration des protocoles et des commutateurs Dip d’iD Vous pouvez commander différents réglages du système de la caméra à l’aide des commutateurs de liaison et des commutateurs DIP d’ID. Avant d’installer le produit, configurez les commutateurs DIP en fonction de l’environnement de l’installation. 1.

  • Page 138: Réglages De Protocole

    Réglages de terminaison 2 Réservé • Réglages de protocole Sélectionnez un protocole de communication pour la caméra. N° Protocole SW2-#1 SW2-#2 SW2-#3 SW2-#4 Samsung(Default) Pelco-D Pelco-P Samsung Elec. Panasonic Vicon Honeywell BOSCH Réservé Réservé Réservé Réservé Réservé Réservé 138_ annexes...
  • Page 139 • Réglages du débit en bauds Sélectionnez la vitesse de transfert du protocole de communication sélectionné. N° Débit en bauds (bps) SW2-#5 SW2-#6 2400 4800 9600 (Par défaut) 19200 • Réglages de la méthode de communication Sélectionnez une méthode de communication pour la caméra. Fonction Commutateur du mode de SW2-#7...
  • Page 140 annexes réglages du commutateur Dip de l’iD de caméra (sW1) Pour configurer les ID de caméra, reportez-vous au « tableau des iD de caméra » ci- après. • Tableau des id de caméra SW1-#1 SW1-#2 SW1-#3 SW1-#4 SW1-#5 SW1-#6 SW1-#7 SW1-#8 ON/OFF 140_ annexes...
  • Page 141 SW1-#1 SW1-#2 SW1-#3 SW1-#4 SW1-#5 SW1-#6 SW1-#7 SW1-#8 Français _141...
  • Page 142 annexes SW1-#1 SW1-#2 SW1-#3 SW1-#4 SW1-#5 SW1-#6 SW1-#7 SW1-#8 142_ annexes...
  • Page 143 SW1-#1 SW1-#2 SW1-#3 SW1-#4 SW1-#5 SW1-#6 SW1-#7 SW1-#8 Français _143...
  • Page 144 annexes SW1-#1 SW1-#2 SW1-#3 SW1-#4 SW1-#5 SW1-#6 SW1-#7 SW1-#8 144_ annexes...
  • Page 145 SW1-#1 SW1-#2 SW1-#3 SW1-#4 SW1-#5 SW1-#6 SW1-#7 SW1-#8 Français _145...
  • Page 146 annexes SW1-#1 SW1-#2 SW1-#3 SW1-#4 SW1-#5 SW1-#6 SW1-#7 SW1-#8 146_ annexes...

  • Page 147: Câblage De La Caméra

    câBlaGe De la caméra connexion des signaux de contrôle • Communications RS-485 Caméra Contrôleur TXD+ TXD- • Communications RS-422 Caméra Contrôleur TXD+ TXD- TXD+ RXD+ TXD- RXD- câble de communication Pour que la caméra communique avec le contrôleur, il est nécessaire de disposer d’une ligne de communication RS-485/422.

  • Page 148: Spécifications

    Description Éléments SNP-6320 SNP-6320H Système imageur CMOS à balayage progressif 1/2.8” Nombre total de pixels 1952(H) x 1236(V), 2.41M Nombre de pixels réels 1944(H) x 1224(V), 2.38M Système de balayage Balayage progressif Vidéo Couleur : 0,3 Lux (1/30sec, F1,6, 50IRE) Luminosité...
  • Page 149 Compensation de rétroéclairage Désactivé / BLC / HLC Large gamme dynamique 120 dB Amélioration du contraste SSDR (Samsung Super Dynamic Range) (Désactivé / Activé) Réduction du bruit numérique SSNRIII (Filtre bruit 2D+3D) (Désactivé / Activé) Stabilisation d’image numérique Désactivé / Activé...
  • Page 150 Description Éléments SNP-6320 SNP-6320H y Télétransmission de fichiers via FTP, E-mail y Notification par e-mail, TCP, HTTP y Stockage local (SD / SDHC / SDXC) enregistrement Opérationnel Événements d’alarme en réseau déconnecté et événements (déclencheurs d’alarmes) y Sortie externe...
  • Page 151 Diffusion individuelle / multiple Nombre maximal d’utilisateurs 15 utilisateurs max en mode Diffusion individuelle en accès SD/SDHC/SDXC (SNP-6320 : Type Micro-SD, SNP-6320H : Type SD) Logement mémoire - les images des mouvements enregistrées dans la carte mémoire SD / SDHC / SDXC peuvent être téléchargées.
  • Page 152 Description Éléments SNP-6320 SNP-6320H CA 24V : -50°C ~ +55°C (-58°F ~ +131°F) / ~ 90% RH PoE+ : -30°C ~ +55°C (-22°F -10°C ~ +55°C (+14°F ~ ~ +131°F) / ~ 90% RH Température / +131°F) / Moins de 90 % * Le chauffage ne fonctionne Humidité...

  • Page 153: Vue Du Produit

    Du proDuit ` snp-6320 Unité : mm (pouce) Ø152(5.98) Ø133.2(5.24) Français _153...
  • Page 154 annexes ` snp-6320H Unité : mm (pouce) 1-1/2 inch PF TAP [Diameter (max) = 47.803mm, Pitch=2.3091mm] Ø220(8.66) 154_ annexes...

  • Page 155: Résolution De Problèmes

    résolution De proBlèmes PROBLÈME SOLUTION y Vérifier pour s'assurer que les paramètres de réseau de la caméra sont appropriés. y Vérifier pour assurer que tous les câbles de réseau ont été correctement Je n'ai pas accès à la caméra à connectés.
  • Page 156 annexes PROBLÈME SOLUTION Puis-je définir les règles d'événement même lorsque je y Oui, ceci est possible. Vous pouvez définir des règles d’événement en n'utilise pas <Détection mvt/ dépit du réglage de l’analyse vidéo intelligente. Analyse video> ? Aucun signal n’est détecté au port Emission d'alerte, même en cas y Vérifiez les réglages de port de sortie de l’alarme.

  • Page 157: Open Source License Notification

    Corresponding Source code from us for a period of three years after our last shipment of this product by sending email to help.cctv@samsung.com If you want to obtain the complete Corresponding Source code in the physical medium such as CD-ROM, the cost of physically performing source distribution might be charged.
  • Page 158 You may charge a fee for the physical act of transferring a Subsection b above.) The source code for a work means copy, and you may at your option offer warranty protection in the preferred form of the work for making modifications exchange for a fee.

  • Page 159: End Of Terms And Conditions

    enD oF terms anD conDitions application of that system ; it is up to the author/donor to decide if he or she is willing to distribute software through How to apply these terms to Your new programs any other system and a licensee cannot impose that choice. This section is intended to make thoroughly clear what is If you develop a new program, and you want it to be of believed to be a consequence of the rest of this License.

  • Page 160: Terms And Conditions

    preamble “Licensees” and “recipients” may be individuals or organizations. The GNU General Public License is a free, copyleft license To “modify” a work means to copy from or adapt all or part for software and other kinds of works. The licenses for of the work in a fashion requiring copyright permission, most software and other practical works are designed to other than the making of an exact copy.
  • Page 161 2. Basic permissions. d) If the work has interactive user interfaces, each must display Appropriate Legal Notices; however, if the All rights granted under this License are granted for the term Program has interactive interfaces that do not display of copyright on the Program, and are irrevocable provided Appropriate Legal Notices, your work need not make the stated conditions are met.
  • Page 162 favor of coverage. For a particular product received by c) Prohibiting misrepresentation of the origin of that a particular user, “normally used” refers to a typical or material, or requiring that modified versions of such common use of that class of product, regardless of the material be marked in reasonable ways as different from status of the particular user or of the way in which the the original version;...
  • Page 163 10. automatic licensing of Downstream recipients. covered work and works based on it. A patent license is “discriminatory” if it does not include within the scope of its Each time you convey a covered work, the recipient coverage, prohibits the exercise of, or is conditioned on the automatically receives a license from the original licensors, non-exercise of one or more of the rights that are specifically to run, modify and propagate that work, subject to this...
  • Page 164 15. Disclaimer of Warranty. you can change the software and use pieces of it in new free programs; and that you are informed that you can do THERE IS NO WARRANTY FOR THE PROGRAM, TO THE these things. EXTENT PERMITTED BY APPLICABLE LAW. EXCEPT WHEN OTHERWISE STATED IN WRITING THE COPYRIGHT To protect your rights, we need to make restrictions that HOLDERS AND/OR OTHER PARTIES PROVIDE THE...
  • Page 165 Although the Lesser General Public License is Less protective the facility is invoked, then you must make a good of the users’ freedom, it does ensure that the user of a faith effort to ensure that, in the event an application program that is linked with the Library has the freedom and does not supply such function or table, the facility still the wherewithal to run that program using a modified version...
