Inscrire dans le même ordre numérique les ser-
vices correspondant sur l'étiquette.
Le code est optionnel.
8 Replacer l'outil de configuration face à la
fenêtre et presser la touche
mer le pupitre. L'outil de configuration émet un
BIP de validation.
9 Remettre le micro - interrupteur U sur 0.
Volume sonore
1 Ouvrir la fenêtre de configuration.
2 Positionner le micro - interrupteur U
sur 1 : le pupitre affiche Ir.
3 Vérifier que le combiné est accroché.
4 Frapper le code
94 à l'aide du pavé numé-
*
rique.
5 Le pupitre affiche le niveau
actuel du volume.
6 Régler le volume à l'aide des touches du pavé
numérique (de 0 à 7).
7 Frapper le code
94 pour valider et revenir en
*
mode infrarouge : le pupitre affiche Ir.
8 Remettre le micro - interrupteur U sur 0 pour
revenir en utilisation normale.
Test de l'affichage
1 Ouvrir la fenêtre de configuration.
2 Positionner le micro - interrupteur U
sur 1 : le pupitre affiche Ir.
3 Appuyer sur le bouton poussoir M.
Vous testez alors le panneau d'affichage.
4 Remettre le micro - interrupteur U sur 0 pour
revenir en utilisation normale.
Configuration du bloc
porte phonie
Configuration des paramètres
La configuration se fait à l'aide de l'outil Eliocad
référence 782 85.
Maternité
1
5
Pédiatrie
2
6
Cardiologie
3
7

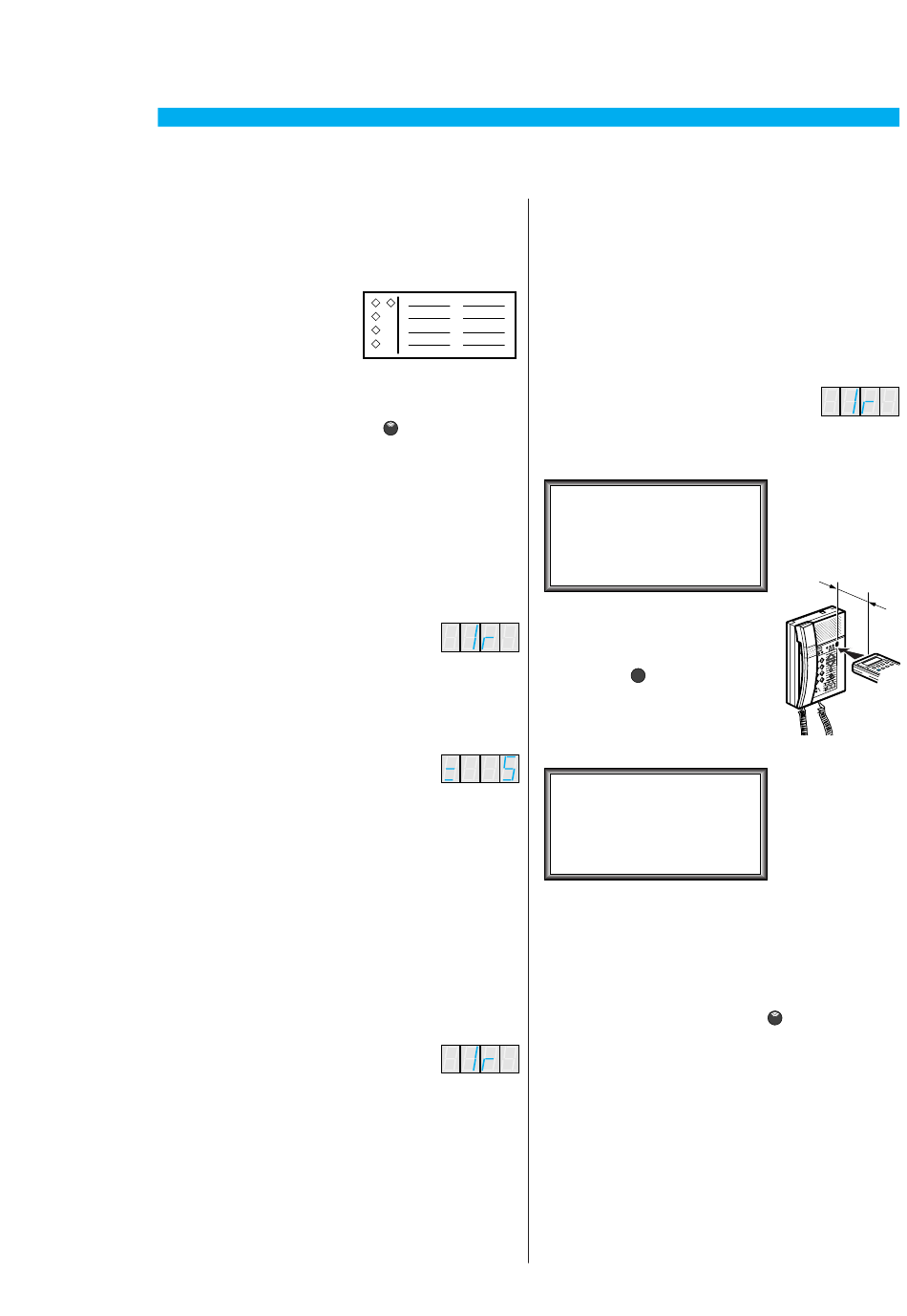

1 Ouvrir la fenêtre de configuration du bloc de
4
8
porte phonie.
2 Basculer le micro - interrupteur U
sur 1 : le bloc de porte affiche Ir.
pour program-
s
3 Allumer l'outil de
configuration, son écran affiche :
LEGRAND - CONFIGURATEUR ELIOCAD -
4 Placer l'outil de configuration
face à la fenêtre du bloc de
porte phonie et presser
la touche
Si l'interrogation échoue,
recommencer à l'étape 3.
5 Renseigner l'écran en indiquant :
Le n° d'Etage (de 0 à 9).
Le n° de Service (de 0 à 7).
Le n° de Chambre (de 000 à 999).
Le n° de Code (de 0 à 9999).
6 Replacer l'outil de configuration face à la
fenêtre et presser la touche
rer le bloc de porte phonie. L'outil de configu-
ration émet un BIP de validation.
7 Après la configuration, remettre le micro -
interrupteur U sur 0, l'afficheur s'éteint.
Appuyer sur [ ? ]
pour interroger
un appareil
?
.
BLOC DE PORTE PHONIE-
SERV:
X
ETAGE:
X
CHAMBRE:
XXX
CODE:
XXXX
5 c
m
pour configu-
s
35
