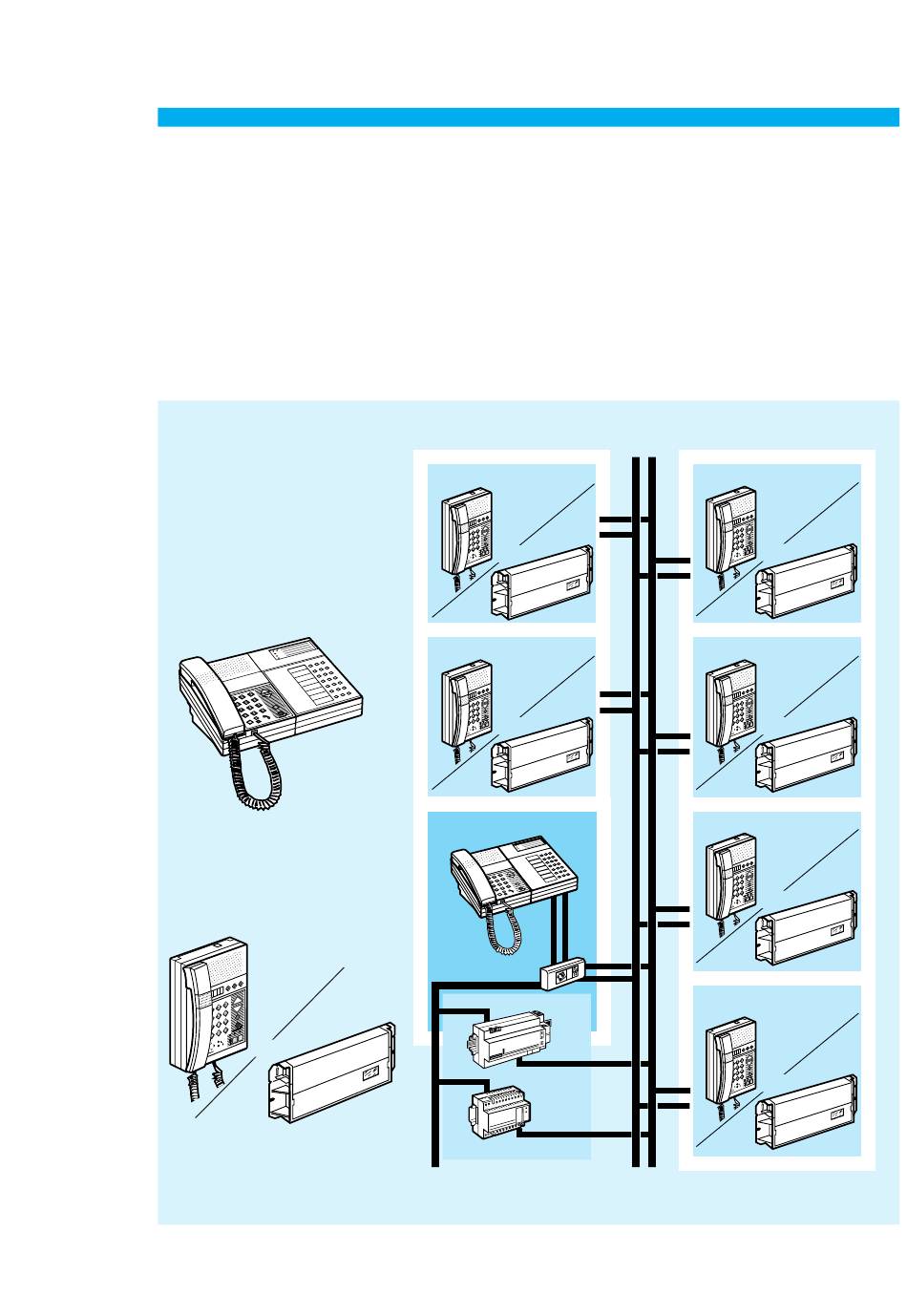

Principe d'installation
La simplicité avec la technologie Bus
E
liocad, la signalisation hospitalière de
Legrand, s'accompagne d'une mise en œuvre
aisée. Cette facilité d'installation est permise
grâce à la technologie Bus.
Facile à installer
Avec le Bus, chaque installation
de chambre est indépendante.
Le raccordement se fait donc
chambre par chambre, et un
câble
raccorder au pupitre.
(voir caractéristique p. 21)
Pupitre principal
Se branche directement sur le
secteur et le Bus par l'intermé-
diaire d'une prise RJ.
Bloc de porte phonie
Reçoivent les câblages de la
chambre, permettent la gestion
du programme prévu et commu-
niquent avec le pupitre par Bus.
(1) Pour l'option phonie, ajouter un câble 1 paire
6
(1)
2 paires suffit à les
(1)
Interface
ou
De plus, l'installation peut - être modifiée, com-
plétée ou étendue sans toucher à la structure
générale du câblage.
Chambre patient
ou
Chambre patient
ou
Salle infirmière
Raccordement
du pupitre
Alimentation Bus
Alimentation pour voyants
Câble
230 V
± ±
Phonie
Chambre patient
ou
Chambre patient
ou
Chambre patient
ou
Chambre patient
ou
Câble
(1)
Bus
