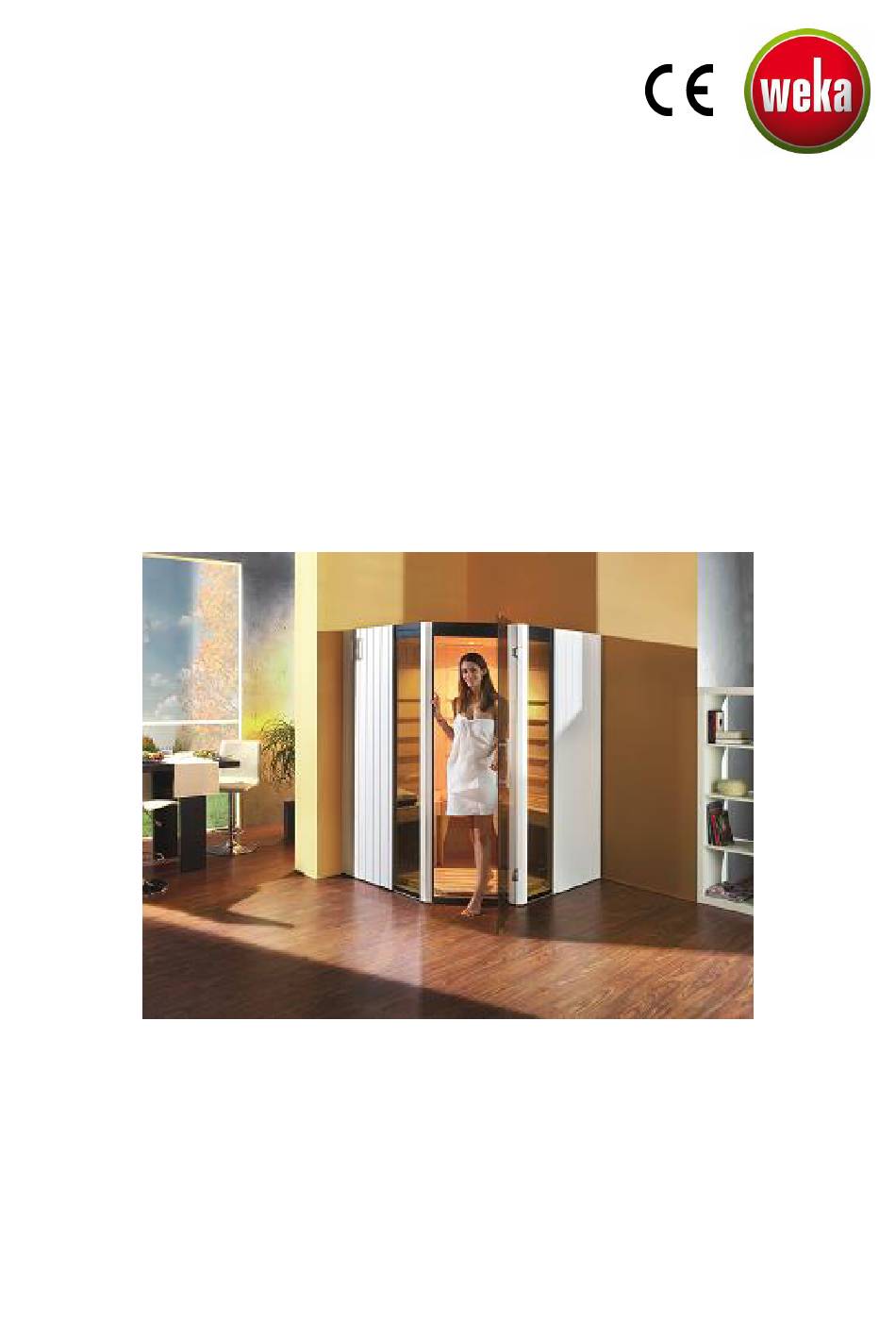

Notice de Montage de la cabine

infrarouge STYLE Angle 138x200CM

Ref. Leroy Merlin 80134890 – ref weka 557.1913.00.00

Page 1 – 34:

Page 35 - 38:

notice de montage de la cabine infrarouge

notice de montage de la commande d`infrarouge

Stand: 1547

Sommaire des Matières pour Weka STYLE Angle

Page 1 Notice de Montage de la cabine infrarouge STYLE Angle 138x200CM Ref. Leroy Merlin 80134890 – ref weka 557.1913.00.00 Page 1 – 34: notice de montage de la cabine infrarouge Page 35 - 38: notice de montage de la commande d`infrarouge...
Page 2 Mesures en cm Dim. du socle Hauteur minim. Volume intér. poids Dim. Extérieur Intér. Surface intér. d`implantation L x P x H [cm] L x P x H [cm] L x P x H [cm] [m²] [m³] [kg] 200 x 138 x 190 184 x 124 x 178 300 x 240 x 1,79...
Page 3 - fr - Chère cliente, cher client, Lisez attentivement la présente notice avant de procéder à l'assemblage de la cabine thermique à infrarouge afin d’éviter toute erreur de montage ou d’éventuels dommages. Contrôlez immédiatement à l’aide de la liste de colisage que la cabine vous est bien parvenue intacte et complète.
Page 4 Les panneaux d'avertissement ATTENTION ! De larges systèmes de chauffage fonctionnant à une tension d'alimentation de 230 V se trouvent dans l'élément de sol et dans les éléments de paroi. Une fois la cabine IR – conformément à la notice de montage – assemblée, il est formellement interdit de fixer des vis, clous, agrafes, etc.
Page 5 Outils Pour le montage, nous vous recommandons de préparer les outils suivants. décamètre visseuse niveau à bulle à ruban perceuse électrique crayon clé pour vis à six pans creux couteau universel marteau Tournevis Abréviations / Symboles: paroi avant paroi latérale paroi arrière centimètres millimètres...
Page 6 Le recours à la garantie sera adressé à : OLG France – WEKA 2 Impasse de têtes de chat, ZI du Buisson rondeau FR-91650 Breuillet ©...
Page 7: Dimensions (Mm)
Etape Image Dimensions (mm) Quantité B557.01.0001 1962 x 1342 B557.01.0002 RW 1 935 x 1852 B557.01.0003 RW 2 935 x 1852 B557.01.0004 RW 3 605 x 1852 B557.01.0005 SW 1 525 x 1895 B557.01.0006 SW 2 525 x 1895 B557.01.0011 423 x 1895 B557.01.0012 423 x 1895...
Page 8 Etape Image Dimensions (mm) Quantité B557.01.0007 605 x 1852 B557.01.0008 1300 x 650 B557.01.0009 1300 x 660 G557.01.0001 30/21/1852 G557.01.0002 18,5/18,5/885 G557.01.0003 18,5/18,5/903 G557.01.0004 18,5/18,5/580 G556.01.0002 14/70/1895 © Copyright HRB 3662 Sous réserve de modifications techniques!
Page 9 Etape Image Dimensions (mm) Quantité G557.01.0006 14/37/1852 G557.01.0007 14/32/1852 B557.03.0001 520 x 438 B557.03.0002 1070 x 550 B557.03.0003 400 lang B557.03.0004 400 lang B557.03.0005 1070 x 545 G547.01.0029 19/24/400 © Copyright HRB 3662 Sous réserve de modifications techniques!
Page 10 Etape Image Dimensions (mm) Quantité G548.01.0048 19/24/790 K107.5518.0000 8/550/1895 10/27/35 10 m © Copyright HRB 3662 Sous réserve de modifications techniques!
Page 11 Etape Image Dimensions (mm) Quantité 4,5 x 70 4,0 x 60 4,0 x 50 4,0 x 40 3,5 x 35 3,0 x 30 3,5 x 15 1,6 x 30 © Copyright HRB 3662 Sous réserve de modifications techniques!
Page 12 Etape Image Dimensions (mm) Quantité 120 x 40 200 x 240 4,5 x 70 130 x 170 3,9 x 25 Ø 12mm 200 cm lang © Copyright HRB 3662 Sous réserve de modifications techniques!
Page 13 Etape Image Dimensions (mm) Quantité 3,5 x 15 G557.01.0008 14/28/1852 G557.01.0009 14/14/1852 © Copyright HRB 3662 Sous réserve de modifications techniques!
Page 26 - fr - Raccordement secteur 230 VAC Prise Circuit de chauffage 1 Élément de paroi RW 3 Élément de sol Circuit de chauffage 2 Élément de paroi RW 1 Élément de paroi SW 1 Circuit de chauffage 3 Élément de paroi RW 2 Élément de paroi SW 2 Tension permanente Non affecté...
Page 35: Déclaration De Conformité Ce
® weka Holzbau GmbH , Johannesstraße 16 , D-17034 Neubrandenburg Déclaration de Conformité CE Nous déclarons par la présente que l`appareil décrit ci-après et sa fabrication sont conformes aux directives CE mentionnées ci-dessous. Description d`article: Cabines à infrarouge design à des fins domestiques et similaires 1.) 556.1310.xx.xx ;...

Ce manuel est également adapté pour:

80134890 557.1913.00.00
