7.2.3.2 Connexion de la ligne d'alimentation
en 24Vac
Seulement pour les produits marqués UL
destinés au marché de l'Amérique du Nord,
utiliser un transformateur UL listed, en
classe 2.
Alimenter le dispositif avec une source
isolée de type SELV, 24Vac, 8A dérivée par
un transformateur à double isolement UL
Listed opportunément protégé en sortie. En
alternative, utiliser le kit d'alimentation et
de contrôle UPTIRPS120.
24Vac
GND
a

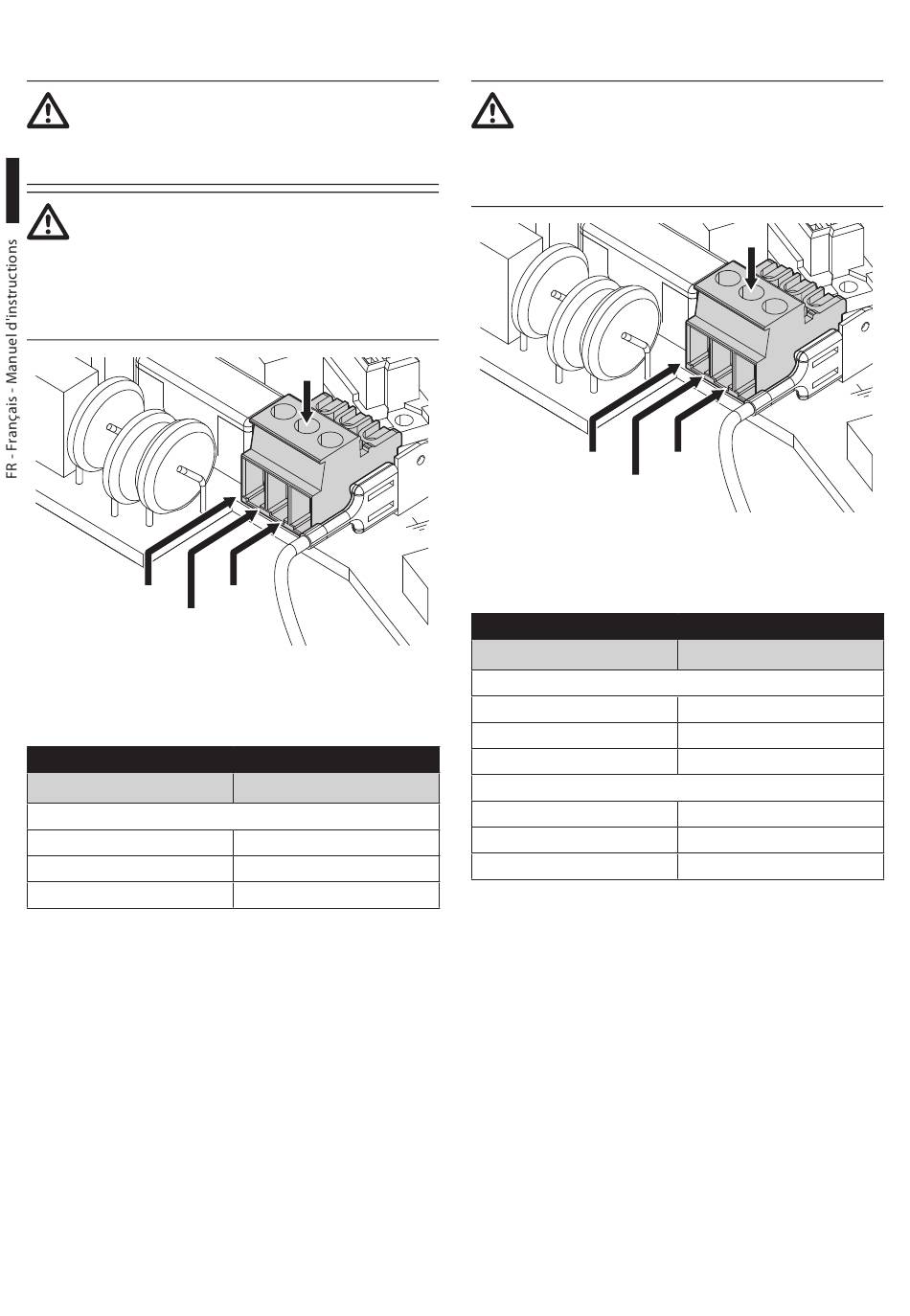

Fig. 40
Connecter les câbles d'alimentation comme décrit
dans le tableau ci-dessous.
CONNExION DE LA LIGNE D'ALIMENTATION
Couleur
Alimentation 24Vac
Défini par l'installateur
Défini par l'installateur
Jaune/Vert
Tab. 5
26
CN1
24Vac
bornes
24Vac
24Vac
GND
7.2.3.3 Connexion de la ligne d'alimentation
en 120/230Vac
Pour connecter la ligne d'alimentation
utiliser le junction-box spécifique (UPTjb
UL). Pour plus d'informations, se référer
au manuel d'utilisation et d'installation du
produit.
N
GND
a
Fig. 41
Connecter les câbles d'alimentation comme décrit
dans le tableau ci-dessous.
CONNExION DE LA LIGNE D'ALIMENTATION
Couleur
Alimentation 230Vac
Bleue
Marron
Jaune/Vert
Alimentation 120Vac
Bleue
Marron
Jaune/Vert
Tab. 6
CN1
L
bornes
N (Neutre)
L (Phase)
GND
N (Neutre)
L (Phase)
GND
