Art.-Nr.: 11402
Schnellverschluss
Bedienungsanleitung . . . . . . . . . . . . .1
Article number 11402
Quick release fastener
Operating instructions . . . . . . . . .. . . . 2

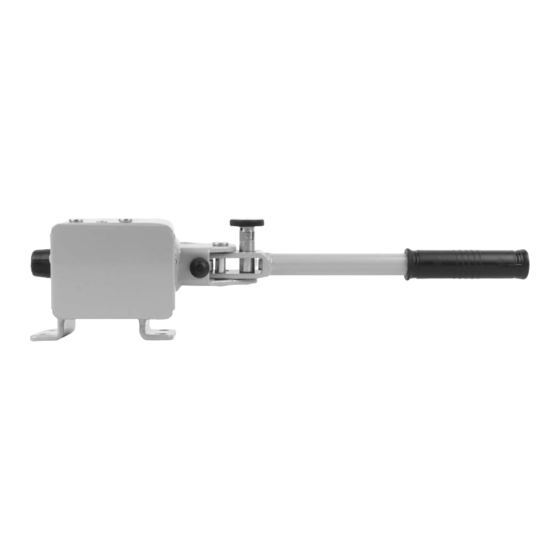

Schnellverschluss
MONTAGE AUF DIE ANHÄNGERKUPPLUNG
A
Sicherungsbolzen
B
Nachstell-Schraube
C
Bohrung für das Vorhängeschloss
Achten Sie auf eine unbeschädigte, saubere und fettfreie Kupplungskugel!
Der Spannhebel muss zurückgelegt sein, dafür müssen Sie den Sicherungsbolzen nach außen ziehen und verdrehen. Der bereits
zusammengebaute Heckträger wird von oben auf die Anhängerkupplung gesetzt. Den Träger mit einer Hand waagerecht halten und
mit der anderen Hand den Spannhebel umlegen. Sollte der Heckträger noch nicht sicher und fest auf der Anhängerkupplung sitzen,
müssen Sie den Spannhebel wieder zurücklegen und die seitlich vorhandene Nachstell-Schraube etwas eindrehen und anschließend
wieder kontern (siehe Foto 2). Anschließend drehen Sie den Sicherungsbolzen bis dieser einrastet (siehe Foto 3). Der Heckträger muss
mit dem montierten Sicherheitsbolzen gesichert werden. Durch das beiliegende Vorhängeschloss muss der Träger zusätzlich gesichert
werden was gleichzeitig auch ein Diebstahlschutz darstellt. Der Hersteller und der Händler haften nicht für Schäden an Sachen oder
Personen aufgrund einer unsachgemäßen Montage oder eines unsachgemäßen Gebrauchs. Das Produkt wurde geprüft und auch unter
extremen Bedingungen erprobt, wobei es in Hinblick auf Sicherheit und Halt gute Ergebnisse erbrachte. Daher können wir bei fachge-
recht ausgeführter Montage Fehlfunktionen ausschließen.
Der Schnellverschluss 11402 ist laut StVZO nur in Verbindung mit den EUFAB Fahrradträgern BIKE TWO Art.-Nr.: 11411, BIKE THREE
Art.-Nr.: 11412 und CARLO PLUS Art.-Nr.: 11439 zugelassen.
B B
EAL GmbH
Otto-Hausmann-Ring 107
42115 Wuppertal, Deutschland
Foto 2
+49 (0)202 42 92 83 0
+49 (0)202 42 92 83 160
N° d'art. 11402
Fermeture instantanée
Manuel de l´opérateur . . . . . . . . . . . . . 3
Article number 11402
Bloccaggio rapido
Istruzioni per l´uso . . . . . . . . . . . . . 4
Foto 1
A
© EAL GmbH, 11402 09.2020
A
C
B
Foto 3
info@eal-vertrieb.com
www.eal-vertrieb.com
1
