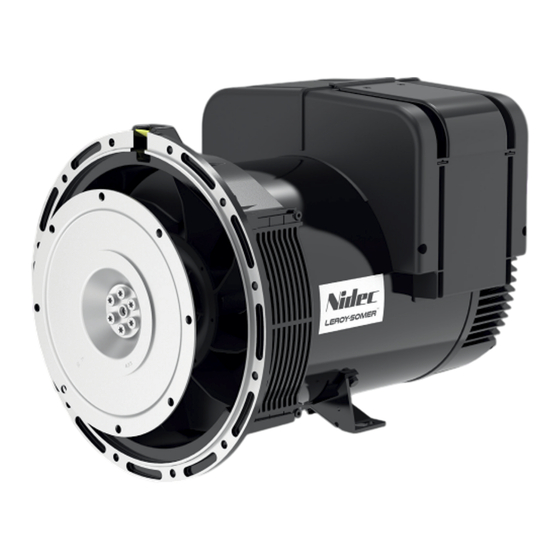

TAL 042
Alternateur Basse Tension - 4 pôles
Installation et maintenance

Publicité

Table des Matières
loading

Manuels Connexes pour Nidec TAL 042

Sommaire des Matières pour Nidec TAL 042

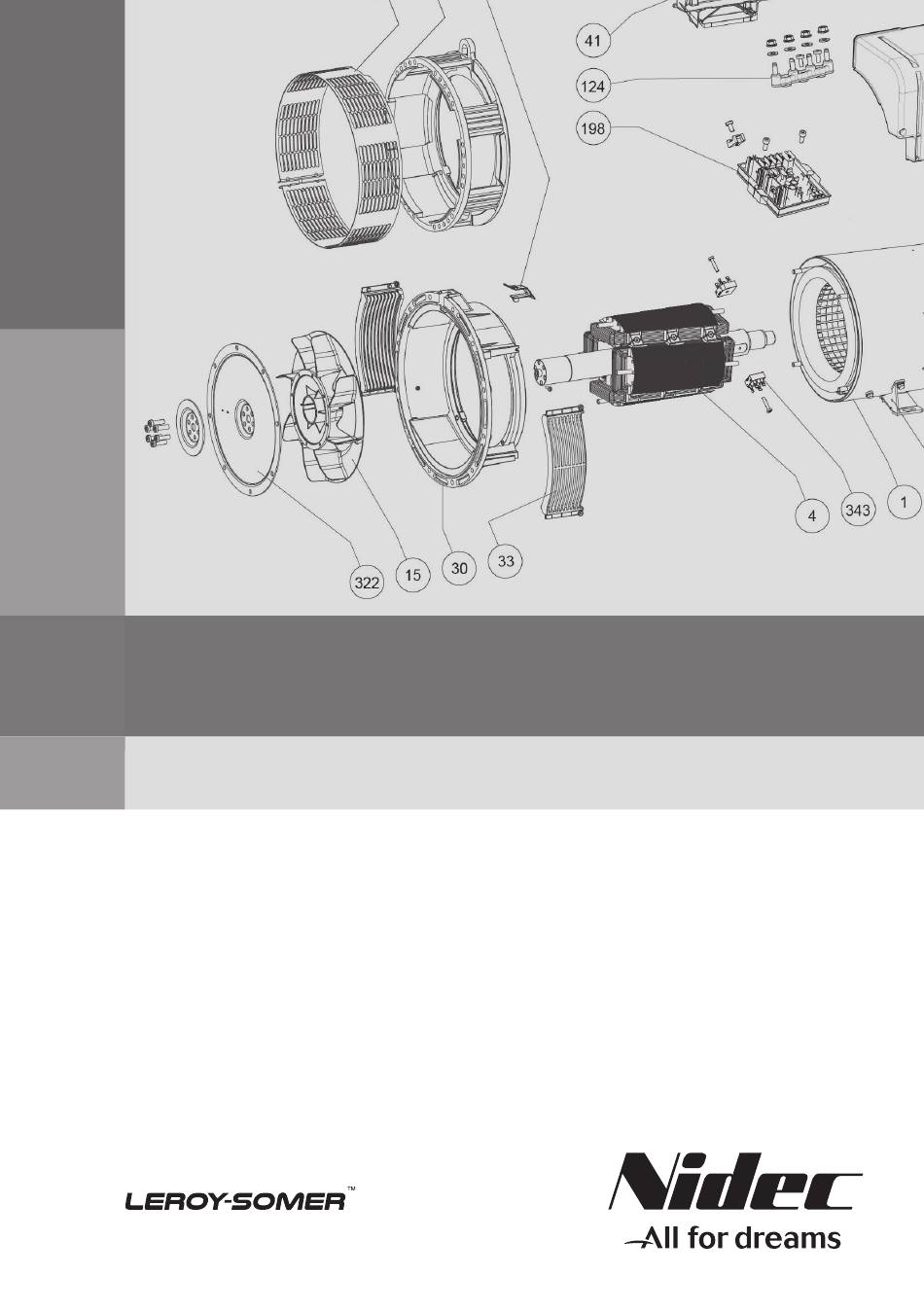

  • Page 1 TAL 042 Alternateur Basse Tension - 4 pôles Installation et maintenance...

  • Page 2: Les Mesures De Sécurité

    Electric Power Generation 5223 fr - 2022.03 / s TAL 042 Alternateur Basse Tension - 4 pôles Cette notice s’applique à l’alternateur dont vous venez de prendre possession. Nous souhaitons attirer votre attention sur le contenu de cette notice de maintenance.

  • Page 3: Table Des Matières

    Installation et maintenance Electric Power Generation 5223 fr - 2022.03 / s TAL 042 Alternateur Basse Tension - 4 pôles SOMMAIRE 1 - RÉCEPTION ........................4 1.1 - Normes et mesures de sécurité ...................4 1.2 - Contrôle ........................4 1.3 - Identification ........................ 4 1.4 - Stockage ........................4...

  • Page 4: Réception

    Installation et maintenance Electric Power Generation 5223 fr - 2022.03 / s TAL 042 Alternateur Basse Tension - 4 pôles 1 - RÉCEPTION 1.4 - Stockage En attendant la mise en service, les 1.1 - Normes et mesures de sécurité...

  • Page 5: Caractéristiques Techniques

    Installation et maintenance Electric Power Generation 5223 fr - 2022.03 / s TAL 042 Alternateur Basse Tension - 4 pôles 2 - CARACTÉRISTIQUES 2.2 - Caractéristiques mécaniques TECHNIQUES - Carcasse en acier - Flasques en aluminium 2.1 - Caractéristiques électriques - Roulements à...
  • Page 6 Installation et maintenance Electric Power Generation 5223 fr - 2022.03 / s TAL 042 Alternateur Basse Tension - 4 pôles • SHUNT triphasé 6 fils STATOR : 6 fils (marquage T1 à T6) ROUE POLAIRE EXCITATRICE Induit Inducteur Ponts tournants...
  • Page 7 Installation et maintenance Electric Power Generation 5223 fr - 2022.03 / s TAL 042 Alternateur Basse Tension - 4 pôles • SHUNT triphasé 12 fils STATOR : 12 fils (marquage T1 à T12) ROUE POLAIRE EXCITATRICE Induit Inducteur Ponts tournants...
  • Page 8 Installation et maintenance Electric Power Generation 5223 fr - 2022.03 / s TAL 042 Alternateur Basse Tension - 4 pôles • AREP+ triphasé 6 fils STATOR : 6 fils (marquage T1 à T6) Bobinage H3 ROUE POLAIRE EXCITATRICE Induit Inducteur Ponts tournants Option : Potentiomètre tension extérieur (enlever ST)
  • Page 9 Installation et maintenance Electric Power Generation 5223 fr - 2022.03 / s TAL 042 Alternateur Basse Tension - 4 pôles • AREP+ triphasé 12 fils STATOR : 12 fils (marquage T1 à T12) Bobinage H3 ROUE POLAIRE EXCITATRICE Induit Inducteur Ponts tournants Option : Potentiomètre tension extérieur (enlever ST)
  • Page 10 Installation et maintenance Electric Power Generation 5223 fr - 2022.03 / s TAL 042 Alternateur Basse Tension - 4 pôles • PMG triphasé 6 ou 12 fils STATOR : 12 fils (marquage T1 à T12) STATOR : 6 fils (marquage T1 à T6)

  • Page 11: Installation

    Installation et maintenance Electric Power Generation 5223 fr - 2022.03 / s TAL 042 Alternateur Basse Tension - 4 pôles 3 - INSTALLATION Le personnel effectuant les différentes opérations indiquées dans ce chapître, devra porter équipements protection individuels, adaptés aux risques mécaniques et électriques.

  • Page 12: Contrôles Avant Première Mise En Marche

    Installation et maintenance Electric Power Generation 5223 fr - 2022.03 / s TAL 042 Alternateur Basse Tension - 4 pôles 3.2 - Contrôles avant première mise - le sens de rotation standard est le sens en marche horaire vu coté bout d’arbre (rotation des phases 1 - 2 - 3).
  • Page 13 Installation et maintenance Electric Power Generation 5223 fr - 2022.03 / s TAL 042 Alternateur Basse Tension - 4 pôles • SHUNT triphasé 6 fils Code connexions Tension / Détection Couplage usine 50 Hz 60 Hz Bobinage L1(U) 380 - 415...
  • Page 14 Installation et maintenance Electric Power Generation 5223 fr - 2022.03 / s TAL 042 Alternateur Basse Tension - 4 pôles • SHUNT, AREP+ ou PMG triphasé 12 fils Code connexions Tension / Détection Couplage usine 50 Hz 60 Hz Bobinage...

  • Page 15: Mise En Service

    Installation et maintenance Electric Power Generation 5223 fr - 2022.03 / s TAL 042 Alternateur Basse Tension - 4 pôles • Vérifications des branchements 3.4 - Mise en service Les installations électriques doivent être réalisées conformément à la législation Le démarrage et l’exploitation de la en vigueur dans le pays d’utilisation.

  • Page 16: Entretien - Maintenance

    Installation et maintenance Electric Power Generation 5223 fr - 2022.03 / s TAL 042 Alternateur Basse Tension - 4 pôles 4 - ENTRETIEN - MAINTENANCE ATTENTION 4.1 - Mesures de sécurité Les interventions d’entretien ou de utiliser trichloréthylène, dépannage sont à respecter impéra-...

  • Page 17: Roulements

    Installation et maintenance Electric Power Generation 5223 fr - 2022.03 / s TAL 042 Alternateur Basse Tension - 4 pôles 4.3 - Roulements Les roulements sont graissés à vie Durée de vie approximative de la graisse (selon utilisation) = 20 000 heures ou 3 ans.

  • Page 18: Défauts Électriques

    Installation et maintenance Electric Power Generation 5223 fr - 2022.03 / s TAL 042 Alternateur Basse Tension - 4 pôles 4.5 - Défauts électriques Défaut Action Mesures Contrôle/Origine L’alternateur s’amorce et sa tension reste normale après - Manque de rémanent...
  • Page 19 Installation et maintenance Electric Power Generation 5223 fr - 2022.03 / s TAL 042 Alternateur Basse Tension - 4 pôles • Vérification du bobinage Montage A : Raccorder une batterie de 12 V en série avec un rhéostat d’environ 50 On peut contrôler l’isolation du bobinage en...

  • Page 20: Démontage, Remontage

    Installation et maintenance Electric Power Generation 5223 fr - 2022.03 / s TAL 042 Alternateur Basse Tension - 4 pôles 4.6 - Démontage, remontage • Accès aux connexions et au système de régulation ATTENTION L’accès se fait directement après avoir enlevé...

  • Page 21: Installation Et Maintenance De La Pmg

    Installation et maintenance Electric Power Generation 5223 fr - 2022.03 / s TAL 042 Alternateur Basse Tension - 4 pôles • Remplacement du roulement arrière - Positionner le rotor en appui sur un de ses pôles, puis l’extraire en le faisant glisser.

  • Page 22: Tableau Des Caractéristiques

    Installation et maintenance Electric Power Generation 5223 fr - 2022.03 / s TAL 042 Alternateur Basse Tension - 4 pôles 4.8 - Tableau des caractéristiques Courant d’excitation i exc (A) SHUNT/AREP+ - 400V - 50 Hz Tableau des valeurs moyennes : «i exc»...
  • Page 23 Installation et maintenance Electric Power Generation 5223 fr - 2022.03 / s TAL 042 Alternateur Basse Tension - 4 pôles • Monophasé dédié M1 : 4 pôles • Tableau des masses excitation SHUNT - 60 Hz (valeurs données à titre indicatif) Résistances à...

  • Page 24: Pièces Détachées

    Installation et maintenance Electric Power Generation 5223 fr - 2022.03 / s TAL 042 Alternateur Basse Tension - 4 pôles 5.3 - Accessoires 5 - PIÈCES DETACHÉES 5.1 - Pièces de première • Résistance de réchauffage à l’arrêt maintenance La résistance de réchauffage doit être mise en service dès que l’alternateur est arrêté.

  • Page 25: Vue Éclatée, Nomenclature Et Couples De Serrage

    Installation et maintenance Electric Power Generation 5223 fr - 2022.03 / s TAL 042 Alternateur Basse Tension - 4 pôles 5.4 - Vue éclatée, nomenclature et couples de serrage...
  • Page 26 Installation et maintenance Electric Power Generation 5223 fr - 2022.03 / s TAL 042 Alternateur Basse Tension - 4 pôles Couple Couple Qté Description Qté Description Ø Ø Ensemble stator Roulement arrière Ensemble rotor Rondelle de précharge Turbine Inducteur d’excitatrice Borne de masse Induit d’excitatrice...

  • Page 27: Consignes D'élimination Et De Recyclage

    Installation et maintenance Electric Power Generation 5223 fr - 2022.03 / s TAL 042 Alternateur Basse Tension - 4 pôles Consignes d’élimination et de Tous les matériaux listés ci-dessus doivent faire l’objet d’un traitement adapté pour recyclage séparer les déchets des matériaux récu- Nous nous engageons à...
  • Page 28 Installation et maintenance Electric Power Generation 5223 fr - 2022.03 / s TAL 042 Alternateur Basse Tension - 4 pôles...

  • Page 29: Déclaration Ce

    LSA 50.2 – LSA 51.2 – LSA 52.2 – LSA 52.3 – LSA 53 – LSA 53.1 – LSA 53.2 – LSA 54 – LSA 54.2 – TAL 040 – TAL 042 – TAL 044 – TAL 046 – TAL 047 – TAL 0473 – TAL 049 – LSAH 42.3 – LSAH 44.3 ainsi que leurs séries dérivées fabriquées par l’entreprise ou pour son compte :...
  • Page 30 Installation et maintenance Electric Power Generation 5223 fr - 2022.03 / s TAL 042 Alternateur Basse Tension - 4 pôles...

  • Page 31: Service & Support

    Service & Support Notre réseau de service international de plus de 80 installations est à votre disposition. Cette présence locale qui vous garantit des services de réparation, de support et de maintenance rapides et efficaces. Faites confiance à des experts en production d'électricité pour la maintenance et le support de votre alternateur.
  • Page 32 Linkedin.com/company/leroy-somer Twitter.com/Leroy_Somer Facebook.com/LeroySomer.Nidec YouTube.com/LeroySomerOfficiel 5223 fr - 2022.03 / s...
