SOCIETÀ COOPERATIVA
BILANCIAI

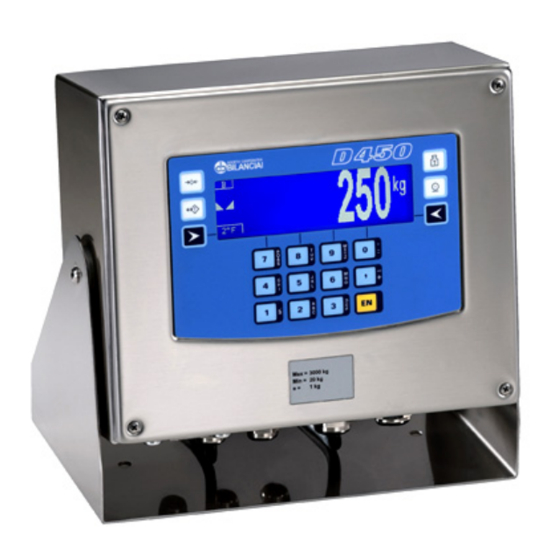

Indicateur D450
Manuel d'utilisation et d'entretien
Code 813915
EDITION 1 janvier 2010

Publicité

Table des Matières
loading

Manuels Connexes pour Bilanciai D450

Sommaire des Matières pour Bilanciai D450

  • Page 1 SOCIETÀ COOPERATIVA BILANCIAI Indicateur D450 Manuel d'utilisation et d'entretien Code 813915 EDITION 1 janvier 2010...

  • Page 3: Table Des Matières

    D450 Table de matières 1. GENERALITES 1.1 Déclaration de conformité 1.2 Introduction 1.3 Symboles 1-10 1.4 Documentation 1-11 1.5 Présentation 1-11 1.6 Caractéristiques techniques 1-12 1.7 Cotes d'encombrement et poids de l'indicateur 1-13 1.8 Demande d'assistance technique 1-15 1.9 Liste des pièces de rechange 1-16 1.10 Garantie...
  • Page 4 D450 5.2.1 Arbre du Menu utilisateur 1-52 5.2.2 Réglage du contraste 1-54 5.2.3 Régler date et heure 1-54 5.2.4 Visualisation du poids 1-54 5.2.5 Etat mémoire 1-57 5.2.6 Réimpression 1-57 5.2.7 Diagnostic (pour balance numérique seulement) 1-57 5.2.8 Paramétrage de la sortie comme point de consigne (si validée) 1-58 5.2.9 Paramétrage de la sortie comme gamme (si validée)

  • Page 5: Messages D'erreur

    D450 8.2 Messages d'erreur 1-96...
  • Page 6 D450...

  • Page 7: Generalites

    D450 1. GENERALITES 1.1 Déclaration de conformité Voir manuel QUICK START.

  • Page 8: Introduction

    D450 1.2 Introduction L'objectif du présent manuel est de porter à la connaissance de l'opérateur les prescriptions et les critères fondamentaux pour l'installation, le fonctionnement correct en toute sécurité du système de pesage et l'exécution d'un entretien méthodique. Il faut toujours respecter les instructions du présent manuel et le tenir à...
  • Page 9 D450 Toutes les informations techniques contenues dans le présent manuel sont de propriété exclusive du fabricant et doivent donc être considérées comme de nature réservée. La reproduction et la diffusion, intégrale ou partielle, du présent manuel sur support papier, support informatique, sur le WEB, faite sans le consentement du fabricant est interdite.

  • Page 10: Symboles

    D450 1.3 Symboles Nous donnons ci-après les symboles utilisés dans le présent manuel pour attirer l'attention de l'utilisateur sur la présence des différents risques rattachés aux opérations de fonctionnement et d'entretien de l'instrument. DANGER Information procédure qui, elle n'est scrupuleusement respectée, peut provoquer la mort ou causer des lésions graves.

  • Page 11: Documentation

    PC et un PLC. 1.5 Présentation L'indicateur numérique de poids modèle D450 permet d'effectuer des opérations de pesage de haute précision et fiabilité. Ce dispositif a été développé pour faciliter le dialogue avec l'opérateur par l'intermédiaire d'un clavier alphanumérique et d'un écran graphique, lequel, outre sa...

  • Page 12: Caractéristiques Techniques

    D450 1.6 Caractéristiques techniques Alimentation: 85-265 Vca 50/60 Hz 12-24 Vcc (option) Puissance maximale: 50 W Capteurs de pesage Jusqu'à 12 capteurs analogiques connectables: de 350 ohms sur les 2 connecteurs à bornes à 6 broches Jusqu'à 12 capteurs numériques CPD à...

  • Page 13: Cotes D'encombrement Et Poids De L'indicateur

    D450 Sortie analogique: 0 - 10 V (charge minimale 100 kohms) 0 (4)-20 mA (charge maximale 250 ohms) 10000 points Résolution sortie analogique: Précision sortie analogique: 0,05 % P.E. Contacts de sortie: contact mécanique Tension de commutation: 110 Vca/cc maximum 200 mA maximum Intensité...
  • Page 14 D450 Poids : 7 kg Les dimensions sont exprimées en mm. Figure 1.2 - Cotes d'encombrement et poids de l'indicateur pour version de table (option) (citi0602.jpg) 1-14...

  • Page 15: Demande D'assistance Technique

    D450 1.8 Demande d'assistance technique En cas d'anomalie de fonctionnement ou de défaillance ou panne de système nécessitant l'intervention de techniciens spécialisés, adressez votre demande par télécopie directement au fabricant ou au SAV le plus proche. Pour résoudre plus rapidement les problèmes, préciser au SAV le numéro de série de l'indicateur qui est inscrit sur l'étiquette de...

  • Page 16: Liste Des Pièces De Rechange

    1.9 Liste des pièces de rechange Les demandes de pièces de rechange doivent être adressées directement au fabricant ou au SAV le plus proche. Description Code 460753 Alimentation D450 110/240 Vca 460740 Alimentation D450 12-24Vcc-ca 116911 Clavier D450 404051 Carte CPU...

  • Page 17: Precautions De Securite

    D450 2. PRECAUTIONS DE SECURITE 2.1 Limitation d'emploi L'instrument fourni est un système de pesage, et il a été pensé et fabriqué comme tel. L'utilisation principale de cet instrument consiste à peser les marchandises ou produits. Il faut prendre toutes les mesures nécessaires pour utiliser l'indicateur en toute sécurité.
  • Page 18 D450 procéder aux connexions. Toute intervention d'entretien et/ou de réparation doit être effectuée exclusivement par un personnel habilité à réaliser ces travaux. Il faut toujours couper l'alimentation (secteur) à l'indicateur et attendre quelques minutes avant d'accéder à ses composants. 1-18...

  • Page 19: Reception Et Installation

    D450 3. RECEPTION ET INSTALLATION Légende Serre-câble PG11 - adapté aux câbles avec gaine extérieure d'un diamètre de 5 à 10 mm Entrée câble d'alimentation Serre-câble PG11 - adapté aux câbles avec gaine extérieure d'un diamètre de 5 à 10 mm Entrée pour E/S, sortie analogique, cartes optionnelles...
  • Page 20 D450 Entrée COM1, COM2, cartes optionnelles Serre-câble PG9 - adapté aux câbles avec gaine extérieure d'un diamètre de 4 à 8 mm Sorties analogiques, COM1, cartes optionnelles Serre-câble PG9 - adapté aux câbles avec gaine extérieure d'un diamètre de 4 à 8 mm E/S, sortie analogique Figure 3.1 - Fond de l'indicateur (citi0603.jpg)

  • Page 21: Raccordement De L'indicateur Au Secteur

    D450 3.1 Raccordement de l'indicateur au secteur DANGER Vérifier les conditions suivantes: la ligne d'alimentation électrique de l'indicateur doit avoir un voltage et une fréquence comme indiqué sur la plaque d'avertissement apposée au fond de l'indicateur (voir rep. 3 Figure 3.1 page 1-19);...
  • Page 22 D450 Il est nécessaire de doter la prise d'un interrupteur de sectionnement. Légende 1. Indicateur d'affichage du poids 2. Prise de secteur avec sectionneur (à la charge du client) Figure 3.2 - Raccordement de l'indicateur au secteur (citi0604.jpg) AVERTISSEMENT Toujours séparer les câbles de puissance de ceux...

  • Page 23: Ouverture De L'indicateur Pour L'accès Aux Bornes Internes

    D450 3.2 Ouverture de l'indicateur pour l'accès aux bornes internes Pour ouvrir l'indicateur procéder dans l'ordre suivant: éteindre l'indicateur; débrancher la fiche de la prise du secteur; dévisser les 4 vis sur le panneau frontal; tourner le panneau frontal vers le bas;...

  • Page 24: Composants Sous Tension

    D450 3.2.1 Composants sous tension Les points 1 et 2 dans la Figure 3.4 page 1-24, mettent en évidence les zones où est présente une tension dangereuse. Faire attention et accéder à l'intérieur seulement après avoir débrancher les fiches d'alimentation.
  • Page 25 D450 DANGER La borne avec tension 110-240 Vca et la cosse faston de branchement à la masse dans la Figure 3.4 page 1-24 sont sujets à une tension dangereuse. 1-25...

  • Page 26: Connexions Des Bornes Internes

    D450 3.2.2 Connexions des bornes internes Légende 1. JIO - Entrée/Sortie 2. JVI - Sortie analogique 3. COM1 - Sortie série RS232 4. COM2 - Sorties séries RS232 - RS422 - RS485 5. JCELA - Entrée balance analogique A 6. JCELB - Entrée balance analogique B 7.

  • Page 27: Connexions Aux Dispositifs Extérieurs

    D450 3.3 Connexions aux dispositifs extérieurs Les serre-câbles présents sur le fond de l'instrument prévoient la connexion du blindage à la masse. Claque câble entrant dans l'instrument à l'exception du câble d'alimentation (voir par. 3.1 page 1-21) doit être de type blindé.

  • Page 28: Raccordement De L'indicateur À La Plate-Forme De Pesage

    D450 3.4 Raccordement de l'indicateur à la plate-forme de pesage Pour le raccordement de l'indicateur à la plate-forme de pesage, utiliser le câble précâblé (normalement fourni) dont le connecteur femelle doit être inséré à fond dans le connecteur mâle à 6 broches (JCELA, JCELB ou JBILDGT) (voir rep.

  • Page 29: Equipotentialité Entre Indicateur Et Plate-Forme De Pesage

    D450 3.4.1 Equipotentialité entre indicateur et plate-forme de pesage S'assurer de la présence d'équipotentialité entre les parties métalliques de l'indicateur et la plate-forme de pesage. En cas de doute, relier l'indicateur à la plate-forme au moyen d'un câble d'une section d'au moins 6mm² en utilisant la vis de masse située sur le fond de l'indicateur (voir rep.

  • Page 30: Raccordement Des Capteurs De Pesage Numériques

    D450 3.4.3 Raccordement des capteurs de pesage numériques Le raccordement aux capteurs de pesage numériques se fait par transmission série de type RS485 en utilisant un câble blindé à 6 conducteurs. Voici le schéma de raccordement du connecteur JBILDGT en cas de connexion à des plates-formes comportant des capteurs de pesage numériques.

  • Page 31: Raccordement De La Sortie Série Com1

    D450 3.5 Raccordement de la sortie série COM1 L'instrument prévoit un canal série RS232 sur le connecteur à 8 broches (COM1) (voir rep. 3 Figure 3.5 page 1-26); voici le schéma de raccordement de cette sortie. Légende 6,7 : NC = Réservé, à ne pas relier 2 : RX232 = Réception de...

  • Page 32: Raccordement De La Sortie Série Com2

    D450 3.6 Raccordement de la sortie série COM2 L'indicateur dispose d'une deuxième sortie série, permettant de sélectionner les standards RS232, RS422 et RS485. La sortie se fait par un connecteur à 8 broches (COM2) (voir rep. 4 Figure 3.5 page 1-26).

  • Page 33: Raccordement Du Port Série Com2 En Configuration Rs232

    D450 3.6.2 Raccordement du port série COM2 en configuration RS232 Pour les raccordements aux dispositifs externes, se reporter au schéma de raccordement indiqué en Figure 3.10 page 1-33: Légende 6 : RX232 = Réception de données 5 : TX232 = Transmission de données...

  • Page 34: Raccordement Du Port Série Com2 En Configuration Rs422

    D450 3.6.3 Raccordement du port série COM2 en configuration RS422 Légende 1 : TX422 - = Transmission de données 2 : TX422 + = Transmission de données 3 : RX422 - = Réception de données 4 : RX422 + = Réception de données...

  • Page 35: Raccordement Du Port Série Com2 En Configuration Rs485

    D450 3.6.4 Raccordement du port série COM2 en configuration RS485 Légende 1 : DATA - de la prise d'entrée 8 (voir Figure 3.1 page 1-19) 2 : DATA + de la prise d'entrée 8 (voir Figure 3.1 page 1-19) 3 : DATA - de la prise d'entrée 7 (voir Figure 3.1 page 1-19) 4 : DATA + de la prise d'entrée 7 (voir Figure 3.1 page 1-19)
  • Page 36 D450 ATTENTION Conditions d'utilisation maximales prévues par le standard RS485: Distance maximale de transmission = 1200 m Tension maximale aux cosses = +/- 7V Pour le raccordement aux dispositifs externes, utiliser de préférence un câble blindé de type paire torsadée en ayant soin de relier le blindage à...

  • Page 37: Raccordement De La Sortie Analogique

    D450 3.7 Raccordement de la sortie analogique Sur le connecteur JVI (rep. 2 Figure 3.5 page 1-26) est disponible une sortie analogique 0-10 V et 0(4)-20 mA à séparation galvanique; le schéma de raccordement est présenté dans le tableau suivant.

  • Page 38: Raccordement Entrée/Sortie

    D450 3.8 Raccordement entrée/sortie Sur le bornier JI/O (rep. 1 Figure 3.5 page 1-26) sont disponibles des contacts d'entrée et de sortie; la Figure 3.15 page 1-39 donne le schéma de raccordement. Légende 1 : INPUT 1 2 : INPUT 2...
  • Page 39 D450 Légende Pi = Partie intérieur de l'indicateur Pe = Partie extérieure de l'indicateur Figure 3.15 - Schéma de raccordement bornier JI/O pour la connexion Entrée/Sortie (log0008.gif) ATTENTION Caractéristiques techniques: Entrée: Tension maximale d'entrée = 24Vcc Courant maximum d'entrée = 5mA Les entrées peuvent être commandées par un contact...
  • Page 40 D450 DANGER Dans le cas d'un système de pesage intégré à des installations complexes pouvant compromettre la sécurité des opérateurs préposés au fonctionnement du système, il faut effectuer des manoeuvres à vide, aidé à cet effet par un personnel spécialisé, pour acquérir une méthode de travail offrant toute sécurité.

  • Page 41: Commandes, Indications, Allumage Et Extinction

    D450 4. COMMANDES, INDICATIONS, ALLUMAGE ET EXTINCTION 4.1 Ecran de visualisation du poids et des signalisations de service Légende 1. Touches métrologiques 2. Ecran de visualisation du poids et des signalisations de service 3. Touches alphanumériques Figure 4.1 - Face avant de l'indicateur (citi0610.jpg) Sur l'afficheur "LCD"...

  • Page 42: Symboles De Visualisation Sélection

    D450 Voici la liste des symboles de pesage et leur signification: Symbole de poids stable Indique le poids affiché est stable et qu'il peut être imprimé et/ou transmis. Symbole de "zéro centre" Signale que le poids relevé par la plate-forme avoisine zéro, dans l'intervalle -1/4 + 1/4 de la...

  • Page 43: Touches Métrologiques

    D450 Indication de poids Dans la plage comprise entre les limites inférieure et supérieure préréglées. Indication de poids Au-dessus de la limite supérieure préréglée. 4.2 Touches métrologiques Se reporter au repère 2 de la Figure 4.1 page 1-41: Touche de RAZ du poids La frappe de cette touche remet à...
  • Page 44 D450 inférieure. Sur les indicateurs EM, le poids net est affiché avec la division relative à la plage d'appartenance. La refrappe de efface la tare et ramène à la visualisation du poids brut. Touche de saisie et visualisation de la tare La frappe de cette touche permet de définir une...

  • Page 45: Touches Alphanumériques

    D450 Touches personnalisables La fonction associée à ces touches est signalée sur l'afficheur. 4.3 Touches alphanumériques Se reporter au rep. 3 de la Figure 4.1 page 1-41: Touches de saisie des valeurs numériques et des caractères alphanumériques Touche de définition des décimales Utiliser cette touche pour saisir des décimales.

  • Page 46: Allumage Et Extinction De L'indicateur

    D450 4.4 Allumage et extinction de l'indicateur Légende 1. Sectionneur 2. Fiche Figure 4.2 - Interrupteur d'allumage et d'extinction (citi0611.jpg) DANGER Avant d'allumer l'indicateur, s'assurer que les carters protecteurs sont en place et efficaces. Dans le cas d'installation murale de l'indicateur dans un tableau électrique, il faut prévoir un interrupteur général pour...
  • Page 47 D450 Brancher la fiche est actionner le sectionneur. A l'allumage, l'afficheur montrera, outre le logo du fabricant, le type de fonctionnment pour lequel l'indicateur est validé (voir par. 5.4 page 1-66). Attendre l'indication LOCK (seulement pour indicateurs sujets à vérification métrologique).
  • Page 48 D450 1-48...

  • Page 49: Utilisation

    D450 5. UTILISATION 5.1 Généralités 5.1.1 Utilisation des touches pour le déplacement dans les menus Les touches numériques décrites au par. 4.3 page 1-45 et les touches personnalisables par. 4.2 page 1-43 permettent de se promener dans les menus de programmation.

  • Page 50: Saisie De Données Numériques (Editeur)

    D450 5.1.2 Saisie de données numériques (Editeur) On peut entrer des valeurs numériques en respectant la procédure suivante: sélectionner la fonction associée à la valeur que l'on veut définir (tare mémorisée, préréglages, plages...); sur l'afficheur apparaît alors la fonction sélectionnée avec la valeur actuellement mémorisée;...
  • Page 51 D450 la frappe prolongée d'une touche permet de visualiser les caractères associés à cette même touche. En se déplaçant vers la droite et vers la gauche avec les touches → et ← , on peut sélectionner le caractère que l'on veut programmer. Le caractère sélectionné est mis en évidence en vidéo inverse.

  • Page 52: Touches Rapides

    D450 5.1.4 Touches rapides Au cours de l'installation, il se peut que les touches d'accès rapides aient été affectées aux fonctions du Menu Utilisateur. De cette façon, l'utilisateur peut accéder à la fonction désirée avec un nombre inférieur de frappes de touches. Par exemple, pour sélectionner la fonction Code Produit, il ne devra pas appuyer sur ...MENU>Gestion Données>Gestion Codes>Code Produit...
  • Page 53 D450 Gestion Données Gestion Codes Code Générique Code Produit Liste Codes Produit Gamme Gamme 01 Gamme 02 Gamme 11 Gamme 12 Gamme 13 Gamme 14 Gamme 21 Gamme 22 Gamme 23 Gamme 24 Point de consigne Point de consigne 01...

  • Page 54: Réglage Du Contraste

    D450 5.2.2 Réglage du contraste Pour optimiser le contraste de l'afficheur, suivre le chemin: ...>MENU>Contraste (Touche rapide CONTR). Avec + et -, on règle le contraste. Pour mémoriser le réglage du contraste, appuyer sur MEMOR. 5.2.3 Régler date et heure Suivre le chemin: ...>MENU>Date Heure...
  • Page 55 D450 Sélection Outre le poids et les symboles de pesage usuels, sur l'afficheur apparaît un des symboles (par. 4.1.1 page 1-42). La gamme est définie en appuyant sur DGAMME, en sélectionnant les valeurs avec SELECT et en saisissant les valeurs numériques avec les touches appropriées (par.
  • Page 56 D450 NOTA: la mention Tare C indique que la tare affichée est une tare "codifiée", à savoir une tare à laquelle on a attribué un code numérique (par. 5.2.12 page 1-59). Si, au cours de l'installation, on a défini des tares multiples: Tare T: val.

  • Page 57: Etat Mémoire

    D450 5.2.5 Etat mémoire Si le pourcentage de mémoire libre est faible, procéder à la récupération de la mémoire en suivant le chemin: ...>MENU>Etat mémoire ATTENTION La récupération de la mémoire pourrait durer quelques minutes. Ne pas éteindre l'indicateur pendant cette opération pour éviter la perte des données mémorisées.

  • Page 58: Paramétrage De La Sortie Comme Point De Consigne (Si Validée)

    D450 5.2.8 Paramétrage de la sortie comme point de consigne (si validée) Il est possible d'utiliser les deux sorties disponibles en mode point de consigne (set-point). Dans cette modalité, la sortie est activée lorsque le poids atteint la valeur définie.

  • Page 59: Code Produit

    D450 5.2.11 Code produit L'indicateur prévoit la gestion de codes produit. A chacun de ceux-ci peut être associée une description alphanumérique qui peut être imprimée et/ou transmise, accompagnée du poids. Le code produit est de type numérique sur 6 chiffres au maximum et la description alphanumérique sur 20 caractères maximum.

  • Page 60: Tares Mémorisées

    D450 5.2.13 Tares mémorisées L'indicateur gère, outre la tare saisie par le poids présent sur la plate-forme de pesage et la tare saisie au clavier, un fichier de tares mémorisées contenant un nombre de valeurs qui est définit lors de l'installation.

  • Page 61: Numéro Progressif

    D450 Si une imprimante est reliée, en appuyant sur la touche marquée RECAP, on pourra imprimer les données rattachées à ce code ou lancer l'impression d'une liste récapitulative des codes produit compris dans une plage définie par l'opérateur. 5.2.15 Numéro progressif L'indicateur gère un numéro progressif de 6 chiffres au maximum...

  • Page 62: Gestion Totalisations

    D450 5.2.17 Gestion Totalisations L'indicateur permet la totalisation des données de pesage associées aux différents codes gérés. L'opération de totalisation consiste à additionner les valeurs de poids aux valeurs de poids précédemment accumulées, en incrémentant d'une unité le nombre de pesées. On accède à la liste des totalisations disponibles en suivant le chemin: ...>MENU>Gestion Totalisations...

  • Page 63: Sélection Balance

    D450 Totaux par code Ici sont mémorisés les valeurs de poids net et le nombre de pesées associés au code produit et au code générique. Les données sont disponibles en appelant les fonctions suivantes: ...>MENU>Gestion Totalisation>Total Code Produit (Touche rapide TOTPRO) ...>MENU>Gestion Totalisations>Total Code générique...

  • Page 64: Impression Des Données De Pesage

    D450 5.3 Impression des données de pesage La liaison entre l'imprimante et l'indicateur se fait normalement par un port série COM1 (par. 6.8 page 1-88). L'impression s'obtient en appuyant sur la touche et est lancée si les conditions suivantes sont remplies: le poids doit être valide, c'est-à-dire qu'il ne doit pas être inférieur à...

  • Page 65: Réimpression Des Données De Pesage

    D450 5.3.1 Réimpression des données de pesage En sélectionnant l'option Réimpression du menu utilisateur il est possible refaire la dernière impression effectuée sans modifier le numéro progressif et les totaux éventuellement déjà calculés. Pour distinguer l'original de la réimpression, sur cette dernière apparaît l'inscription Copie.

  • Page 66: Modes De Fonctionnement

    D450 5.4 Modes de fonctionnement Le mode opératoire de l'indicateur doit être défini au cours de l'installation. A l'allumage de l'indicateur, sur l'afficheur apparaît l'indication du mode opératoire défini. 5.4.1 Fonctionnement standard Le mode de fonctionnement standard permet l'acquisition du poids brut (ou net) présent sur la balance et sa visualisation à...

  • Page 67: Fonctionnement Par Enlèvement En Déchargement

    D450 En suivant les indications du par. 5.2.8 page 1-58 saisir les valeurs du Point de Consigne 01 et du Point de Consigne 02. Le Point de Consigne 01 définit la quantité de poids final à enlever. Le Point de Consigne 02 la quantité...
  • Page 68 D450 1-68...

  • Page 69: Options

    D450 6. OPTIONS Les cartes optionnelles d'extension (excepté la carte d'extension de mémoire MPP) sont implantées dans les slots sur la carte interne de l'indicateur (voir rep. 1 et 2 Figure 6.1 page 1-69). Les câbles de connexions aux cartes optionnelles sont câblées en oeuvre.
  • Page 70 D450 Entrée slot n°entrée désignation Carte CPU (slot0) IN 1 INPUT 01 IN 2 INPUT 02 IN 1 INPUT 11 Slot1 IN 2 INPUT 12 IN 3 INPUT 13 IN 4 INPUT 14 Slot2 IN 1 INPUT 21 IN 2...
  • Page 71 D450 Seriali slot n°com désignation Carte CPU (slot0) COM 1 COM 01 COM 2 COM 02 Slot1 COM 1 COM 11 COM 2 COM 12 Slot2 COM 1 COM 21 COM 2 COM 22 slot désignation Slot1 BCD 1 Slot2...

  • Page 72: Carte 4 E/S

    D450 6.1 Carte 4 E/S Légende Pi = Partie intérieure de l'indicateur Pe = Partie extérieure de l'indicateur Figure 6.2 - Schéma de raccordement de la carte optionnelle 4 ENTREES - 4 SORTIES (log0009.gif) La figure montre les bornes de raccordement de la carte 4 E/S.

  • Page 73: Bcd Parallèle 5V

    D450 6.2 BCD parallèle 5V Une étiquette posée à proximité du connecteur Sub-D identifie le type de carte. Sur le connecteur Sub-D femelle 25 broches, on peut prélever les signaux BCD du poids ainsi comme il se présente sur l'afficheur de l'indicateur, à...
  • Page 74 D450 Légende U1,U2,U4,U8 = Unité BCD (binar code decimal) DE1,DE2,DE4,DE8 = Dizaines C1,C2,C4,C8 = Centaines BCD M1,M2,M4,M8 = Milliers BCD DM1,DM2,DM4,DM8 = Dizaines de milliers BCD CM1 = Centaines de milliers DVALID = (OUTPUT) peut avoir la signification suivante: 0: Les données seront valides après 10 ms...

  • Page 75: Bcd Au Calculateur

    D450 6.3 BCD au calculateur Une étiquette posée à proximité du connecteur Sub-D identifie le type de carte. Sur le connecteur Sub-D femelle 25 broches, on peut prélever les signaux BCD suivants de représentation du poids en divisions, sans tenir compte de la valeur de la division.
  • Page 76 D450 Légende CU1,2,4,8 = Unité BCD (binar code decimal) CDEC1,2,4,8 = Dizaines BCD CC1,2,4,8 = Centaines BCD CAM1,2,4 = Milliers BCD NEG = (OUTPUT) négatif qui a une valeur "0" (zéro) si le poids a une valeur négative CALC0,1,2,3,4,5 = BROCHE d'adressage du nombre de balances de 1 à...

  • Page 77: Bcd Parallèle 24V Source Current (Commun Positif)

    D450 6.4 BCD parallèle 24V source current (commun positif) Une étiquette posée à proximité du connecteur Sub-D identifie le type de carte. Sur le connecteur Sub-D femelle 25 broches, on peut prélever les signaux BCD du poids ainsi comme il se présente sur l'afficheur de l'indicateur, à...
  • Page 78 D450 Légende U1,U2,U4,U8 = Unité BCD (binar code decimal) DE1,DE2,DE4,DE8 = Dizaines C1,C2,C4,C8 = Centaines BCD M1,M2,M4,M8 = Milliers BCD DM1,DM2,DM4,DM8 = Dizaines de milliers BCD CM1 = Centaines de milliers DVALID = (OUTPUT) peut avoir la signification suivante: 0: Les données seront valides après 10 ms...
  • Page 79 D450 Légende L = Charge générique externe T = Transistor de sortie incorporé à l'indicateur +24V = Tension externe Figure 6.6 - Exemple de raccordement 24V source current (log0063.gif) 1-79...

  • Page 80: Extensions Séries

    D450 6.5 Extensions séries La carte prévoit 2 connecteurs : Sub-D femelle 9 broches (une sortie RS232/422/485)(comx1); 8 broches RJ45 (une sortie RS232/422/485)(comx2). Légende 1. Comx1 2. Comx2 Figure 6.7 - Désignation des sorties séries (log0129.jpg) Les conditions d'utilisation maximales prévues par RS232/422/485 ont déjà...
  • Page 81 D450 Légende RX422 +/- = Réception de données RX232 = Réception de données TX422 +/- = Transmission de données TX232 = Transmission de données TERMIN = Résistance de terminaison à relier à la broche NC = Réservé, à ne pas relier GND = Masse des signaux Ri = Résistance de terminaison...

  • Page 82: Jumper Rs485 - Comx2

    D450 Légende GND = Masse des signaux RX232 = Réception de données TX232 = Transmission de données TERMIN = Résistance de terminaison à relier à la broche TX422 +/- = Transmission de données RX422 +/- = Réception de données Ri = Résistance de terminaison incorporée à...

  • Page 83: Extensions De Mémoire Mpp

    D450 6.6 Extensions de mémoire MPP Les indicateurs dotés de l'option MPP (mémoire poids permanent) sont caractérisés par la possibilité de mémoriser les données de poids de chacune des opérations de pesage dans une mémoire permanente ou sur papier (imprimante homologuée) et de pouvoir en transmettre la valeur à...

  • Page 84: Désactivation Mpp

    D450 détails, consulter le manuel utilisateur avancé) : dans le premier, l'utilisateur agit sur l'indicateur et spécialement sur la touche pour mémoriser et transférer la pesée; dans le second, l'utilisateur agit sur le clavier du PC selon les modalités du logiciel spécifique.

  • Page 85: Vérification Des Données De Poids Mémorisées

    D450 6.6.4 Vérification des données de poids mémorisées Pour la vérification des données de poids mémorisées, appuyer sur la touche rapide COD MPP. L'indicateur affiche le poids net et la tare associés au code MPP d'identification de la dernière pesée effectuée.

  • Page 86: Alimentation Entrée 12-24Vca-Cc

    D450 6.7 Alimentation entrée 12-24Vca-cc L'indicateur peut être alimenté à une très faible tension de sécurité. Il est nécessaire de demander l'installation du tiroir de l'alimentation avec une entrée 12-24Vca-cc. Pour le raccordement à la source d'alimentation utiliser le connecteur à...
  • Page 87 D450 ATTENTION Conditions d'utilisation maximale : CC (courant continu) : Vmin=11Vcc Vmax=28Vcc CA (courant alternatif): Vmin=12Vca Vmax=24ca Puissance maximale absorbée=50W Câble d'alimentation (non fourni) à 2 conducteurs d'une section de 1-2mm² 1-87...

  • Page 88: Imprimantes

    D450 6.8 Imprimantes La connexion entre l'imprimante et l'indicateur électronique se fait normalement via le port série COM1 (Figure 3.5 page 1-26) ou, exceptionnellement, via le port COM2 (par exemple avec raccordement en RS422). Pour réaliser les connexions particulières, se reporter à la documentation accompagnant l'ordre.

  • Page 89: Connexion À Une Stb112 En Rs232

    D450 6.8.2 Connexion à une STB112 en RS232 Légende 1. Bornier femelle 8 broches côté indicateur 2. Connecteur mâle Sub-D 25 broches côté imprimante Figure 6.13 - Connexion à une STB112 en RS232 (citi0631.jpg) Brancher l'écran des deux côtés. Pour les détails voir aussi le par. 3.3 page 1-27 et par.

  • Page 90: Connexion À Une Stb112 En Rs422

    D450 6.8.3 Connexion à une STB112 en RS422 Légende 1. Bornier femelle 8 broches côté indicateur 2. Connecteur mâle Sub-D 25 broches côté imprimante Figure 6.14 - Connexion à une STB112 en RS422 (citi0632.jpg) Brancher l'écran des deux côtés. Pour les détails voir aussi le par. 3.3 page 1-27 et par.

  • Page 91: Connexion À Une Lx300 Ou Tmu295 En Rs232

    D450 6.8.4 Connexion à une LX300 ou TMU295 en RS232 Légende 1. Bornier femelle 8 broches côté indicateur 2. Connecteur mâle Sub-D 25 broches côté imprimante Figure 6.15 - Connexion à une LX300 ou TMU295 en RS232 (citi0633.jpg) Brancher l'écran des deux côtés. Pour les détails voir aussi le par. 3.3 page 1-27 et par.
  • Page 92 D450 1-92...

  • Page 93: Entretien

    D450 7. ENTRETIEN 7.1 Batterie Un contrôle sur l'état de charge de la batterie au lithium incorporée est effectué à l'allumage de celui-ci. En cas de batterie déchargée, l'indicateur affichera le message REMPLACER LA BATTERIE. Pour l'échange de la batterie, appeler le Service d'Assistance.
  • Page 94 D450 Se référer à la Figure 7.1 page 1-93. Agir sur le sectionneur extérieur et débrancher la fiche. Extraire les porte-fusibles en les tournant. Remplacer les fusibles par des neufs de même calibre (T630mA250V à retardement). Si les fusibles sautent de nouveau au rallumage de l'indicateur, ne pas insister dans la tentative de les remplacer, mais demander l'intervention du Service d'Assistance.

  • Page 95: Recherche Des Pannes

    D450 8. RECHERCHE DES PANNES Si le remède conseillé n'a aucun effet, appeler le Service d'Assistance. 8.1 Anomalies de fonctionnement Cause Inconvénient Remède L'indicateur ne Manque de Vérifier la présence de tension s'allume pas tension dans la prise d'alimentation secteur.
  • Page 96 D450 8.2 Messages d'erreur Inconvénient Cause Remède 9999999 Surcharge Diminuer le poids à une valeur clignotant balance. inférieure à la portée maximale de la balance de manière à rentrer dans la plage de pesage. -01- Convertisseur Appeler le SAV. défaillant.
  • Page 97 D450 -07- Erreur de Eteindre et rallumer matricule cellule l'instrument. numérique sur installation à plusieurs cellules de chargement -08- Erreur matricule Eteindre et rallumer cellules l'instrument. numériques -09- Erreur Eteindre et rallumer configuration et l'instrument. numéro matricule cellules numériques -10-...
  • Page 98 D450 Remplacer la Batterie au Appeler le SAV batterie lithium incorporée déchargée Poids non valide La balance est Voir les conditions pour une en négatif ou en impression correcte au par. 5.3 page 1-64 surcharge et l'imprimante ne fonctionne pas...
