LED Commander

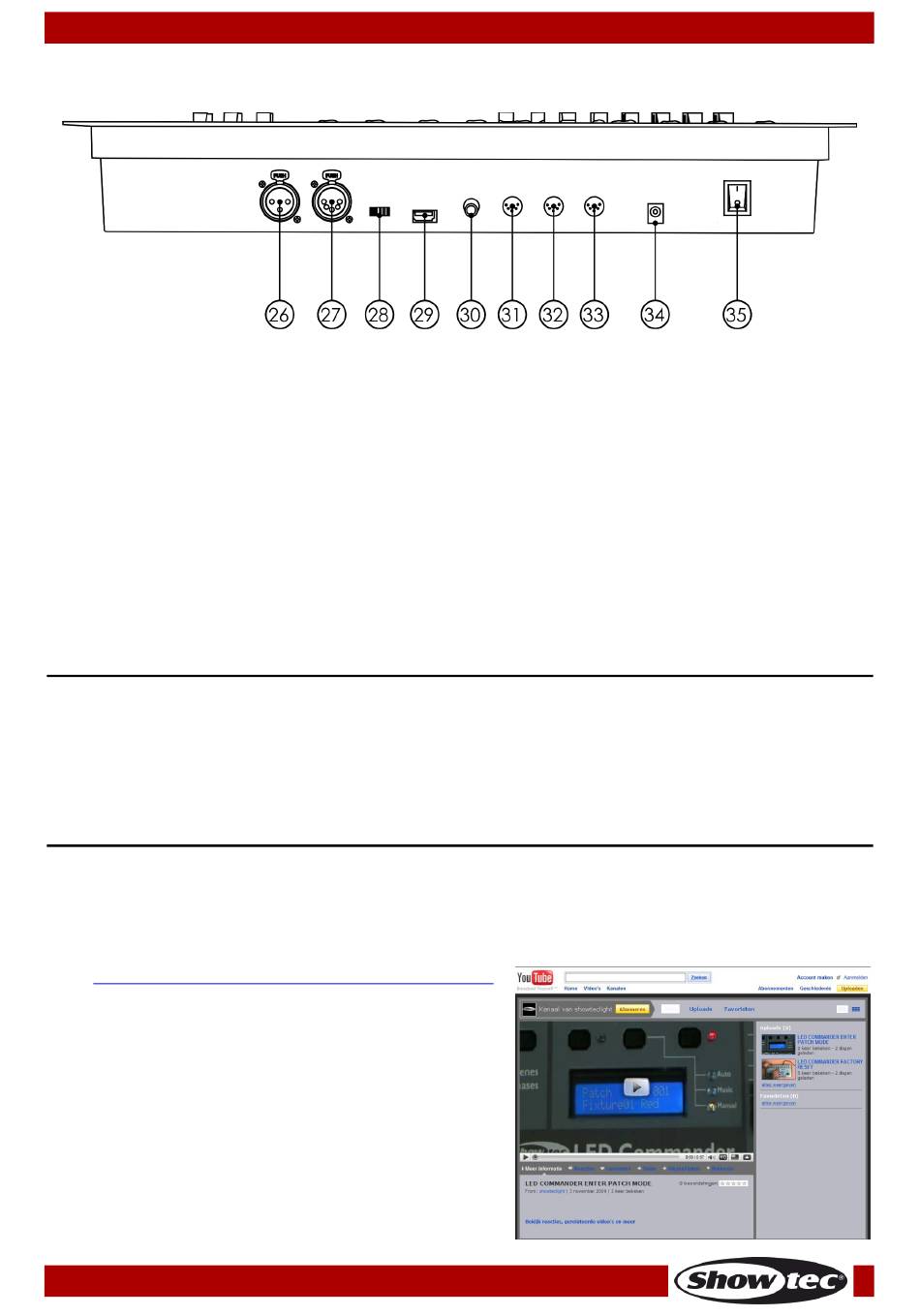

Panneau arrière
26) Connecteur de signal DMX 3 broches (Sortie)
27) Connecteur de signal DMX 5 broches (Sortie)
28) Sélecteur de la polarité DMX
29) Lumière USB
30) Entrée audio : ce jack est un signal d'entrée audio de niveau ligne couvrant un éventail compris
entre 100 mV et 1 Vpp.
31) MIDI Thru : ce port MIDI permet de brancher un séquenceur ou dispositif MIDI.
32) Sortie MIDI : ce port MIDI permet de brancher un séquenceur ou dispositif MIDI.
33) Entrée MIDI : ce port MIDI permet de brancher un séquenceur ou dispositif MIDI.
34) Entrée C.C. : cette entrée doit être branchée à une source d'alimentation appropriée via le
transformateur C.C. 12 V-1,5 A.
35) Interrupteur d'alimentation ON/OFF
Installation
Retirez tout le matériel d'emballage de la LED Commander. Veillez à ce que la mousse et le plastique de
rembourrage soient complètement retirés. Mettez l'équipement en sécurité dans un rack de 19 pouces.
Branchez tous les câbles.
Débranchez toujours l'appareil avant d'effectuer l'entretien ou la maintenance.
Les dommages causés par l'irrespect du manuel ne sont pas couverts par la garantie.
Réglage et utilisation
Suivez les indications ci-dessous, en fonction du mode d'utilisation choisi.
Avant de brancher l'appareil, assurez-vous toujours que la tension d'alimentation correspond bien à
celle du produit. N'essayez pas d'utiliser un produit fonctionnant en 120 V sur une alimentation de 230 V,
ou inversement.
Pour plus d'informations sur le fonctionnement du LED Commander, rendez-vous sur :
Lien :
https://www.youtube.com/watch?v=6byJX7ug6y8t
Code commande : 50717
8
Schéma 3
