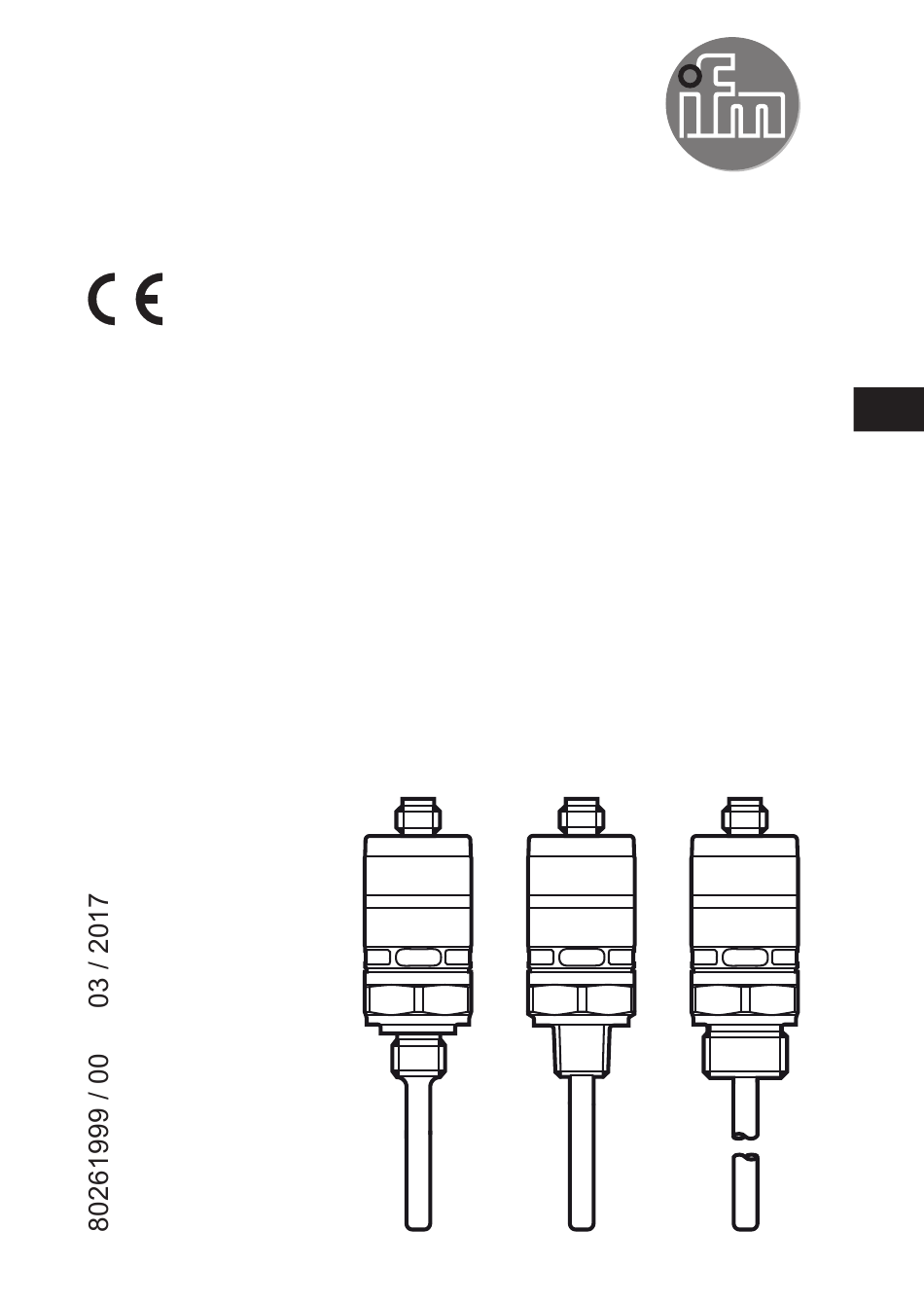

- Page 1 Notice d‘utilisation Capteur de température électronique TK7110 TK7310 TK7460...
-
Page 2: Table Des Matières
Contenu 1 Consignes de sécurité ..................2 2 Fonctionnement et caractéristiques ..............2 3 Fonctions ......................3 3.1 TK7110, TK7310 (2 x NO) ................3 3.2 TK7460 (1 x NO + 1 x NC) ................3 4 Montage .......................4 5 Raccordement électrique ..................4 6 Réglage .......................5 1 Consignes de sécurité... -
Page 3: Fonctions
L’appareil génère 2 signaux de sortie. Les deux seuils SET1 et SET2 sont séparé- ment réglables. L’hystérésis est fixe. Elle est 5 K. 3.1 TK7110, TK7310 (2 x NO) • Pour une température croissante, OUT1 se ferme / OUT2 se ferme quand la valeur préréglée du SET1 / SET2 est atteinte. -
Page 4: Montage
► Raccorder l‘appareil comme suit : BK: noir BN: brun OUT2 BU: bleu OUT1 WH: blanc Couleurs selon DIN EN 60947-5-2 TK7110, TK7310 TK7460 Pin 1 Pin 3 Pin 4 (OUT1) normalement ouvert (NO) normalement ouvert (NO) Pin 2 (OUT2) normalement ouvert (NO) normalement fermé... -
Page 5: Réglage
Cela est important pour obtenir l'exactitude du réglage. ► Positionner l'anneau SET1 sur la température souhaitée. ► Positionner l'anneau SET2 sur la température souhaitée ► Positionner l'anneau de verrouillage sur le symbole "cadenas fermé". Données techniques, homologations, accessoires et informations supplémentaires sur www.ifm.com.
