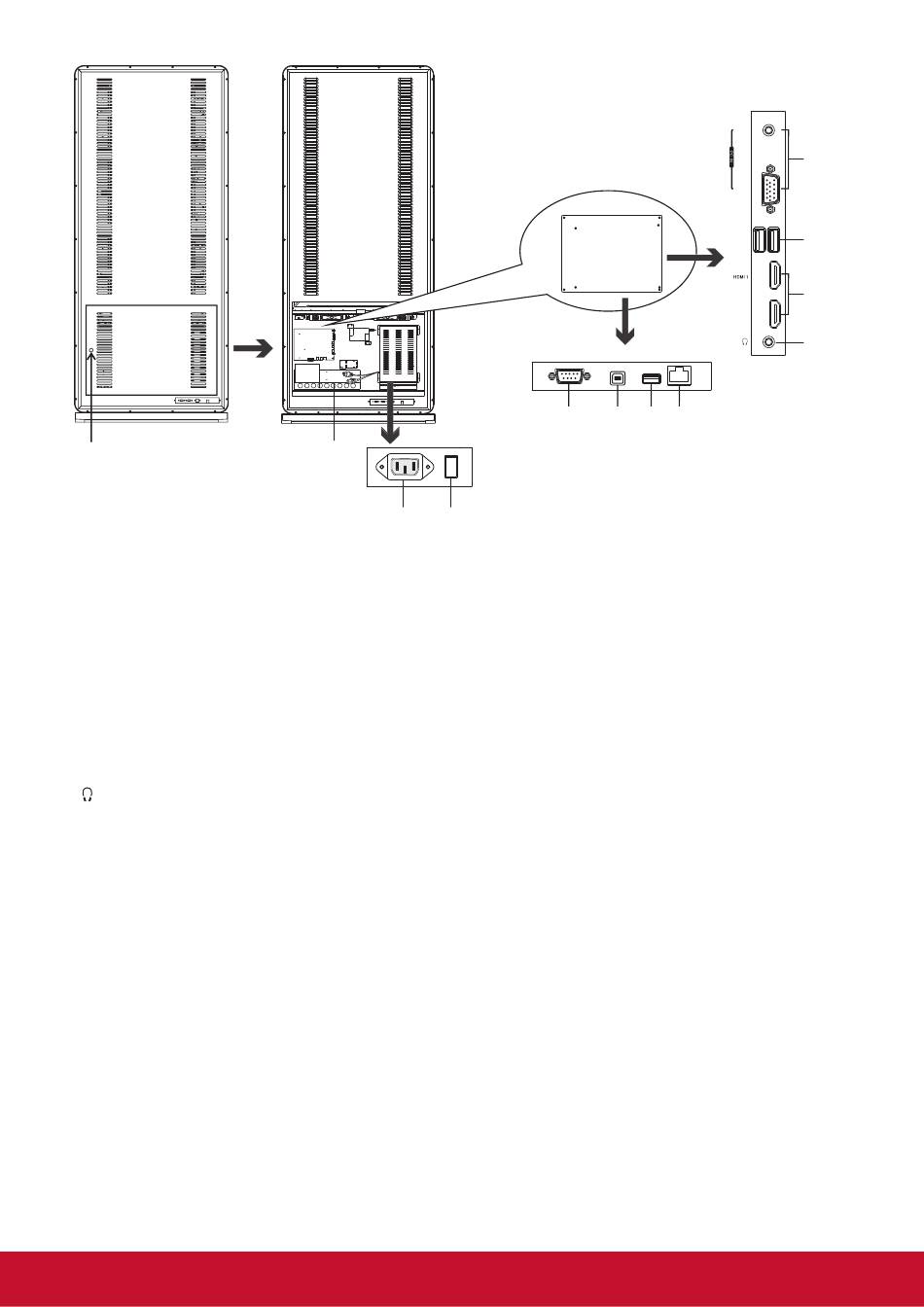

Ouvrez la porte avec la clé.
1. Entrée PC
Permet de connecter un PC ou d'autres appareils externes avec des ports VGA/AUDIO.
2. USB 3.0
Connectez des appareils USB à ces ports.
3. Entrée HDMI1/2
Pour se connecter avec des équipements dotés d'une interface HDMI ou DVI.
HDMI1 : Connectez le câble HDMI entre les ports HDMI 1 de l'écran et les ports de l'appareil
périphérique.
HDMI2 (ARC) : Connectez un récepteur de home cinéma compatible ARC sur cette prise.
4.
Connectez des écouteurs sur cette prise. L'affiche est la sortie audio actuelle.
5. RS-232
Pour le service, le contrôle RS232 et d'autres usages.
6. Sortie tactile (uniquement sur la série tactile)
Assure la sortie tactile pour les appareils externes connectés au port PC ou HDMI qui prennent en
charge le système tactile.
7. USB 2.0
Connectez des appareils USB à ce port.
8. RJ45 (Entrée LAN)
Permet de connecter un câble pour établir une connexion Internet.
9. ENTRÉE CA
Branchez le cordon d'alimentation sur cette prise et sur une prise électrique. (~100 - 240 V 50 Hz/60 Hz)
10. Interrupteur d'alimentation Appuyez sur (1) pour allumer et sur (O) pour éteindre.
REMARQUE : Le bouton d'alimentation ne peut pas être couvert et doit être facile à actionner.
11. SORTIE CA
~ 100-240V 50Hz / 60Hz, Courant max .: 0.65A.
Main board
11
9
10
3
AUDIO
Affichage
USB 3.0
principal
HDMI 2
(ARC)
RS-232
TOUCH
USB 2.0
RJ45( LAN IN)
OUT
5
6
7 8
1
VGA
2
3
4
