4. Diseño y función

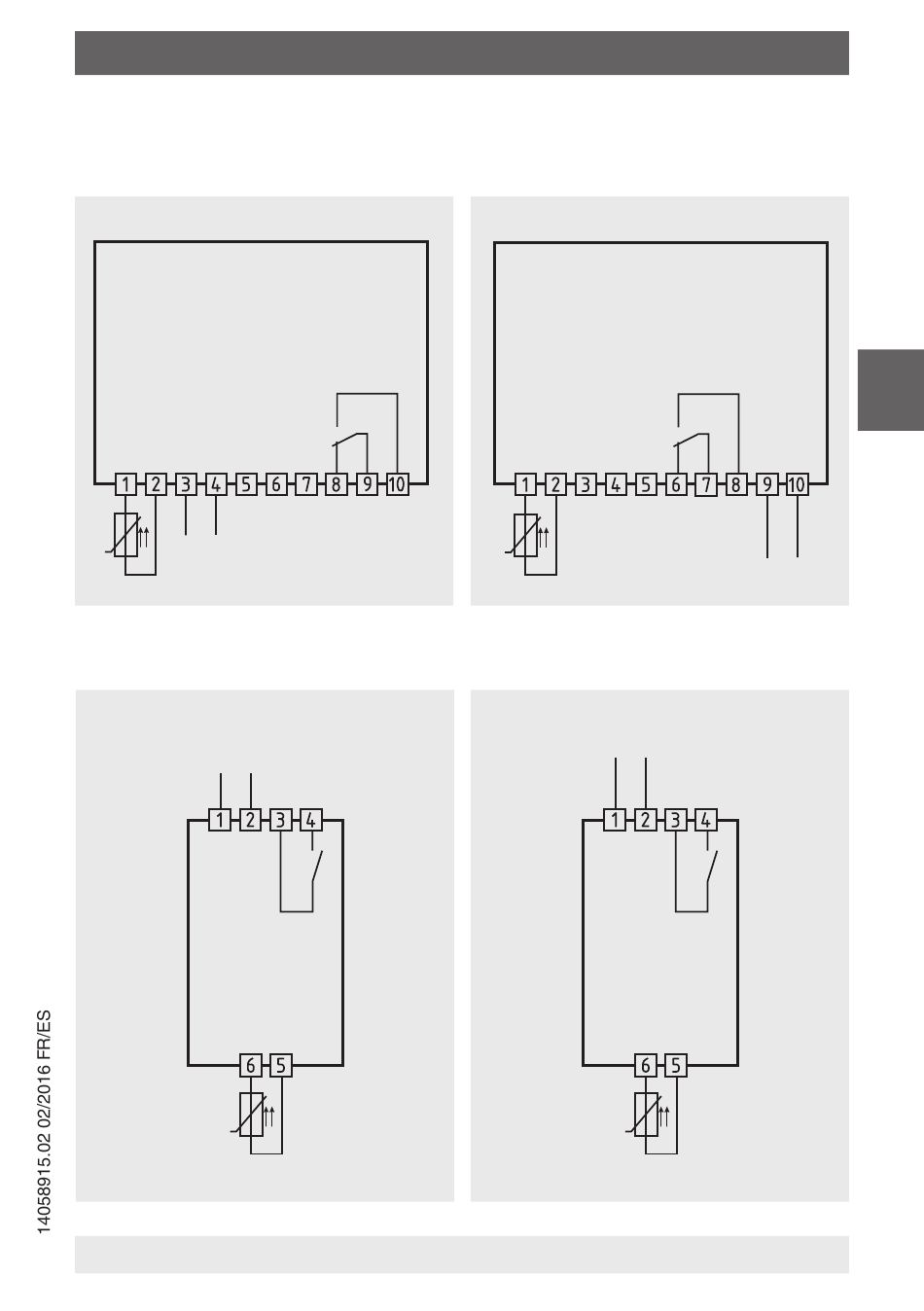

4.3 Diagrama de conexión
4.3.1 Modelo SC58
Modelo SC58.024
12 ... 24 V ~
12 ... 36 V =
ѳ
4.3.2 Modelo SC64
Modelo SC64.024
12 ... 24 V ~
16 ... 36 V =
Pt100
WIKA manual de instrucciones modelos SC58, SC64
12 (2,2) A
250 V~
K1
K1
16 (2,2) A
250 V~
ѳ
Modelo SC58.230
ѳ
Modelo SC64.230
230 V ~
Pt100
12 (2,2) A
250 V~
K1
230 V ~
K1
16 (2,2) A
250 V~
ѳ
