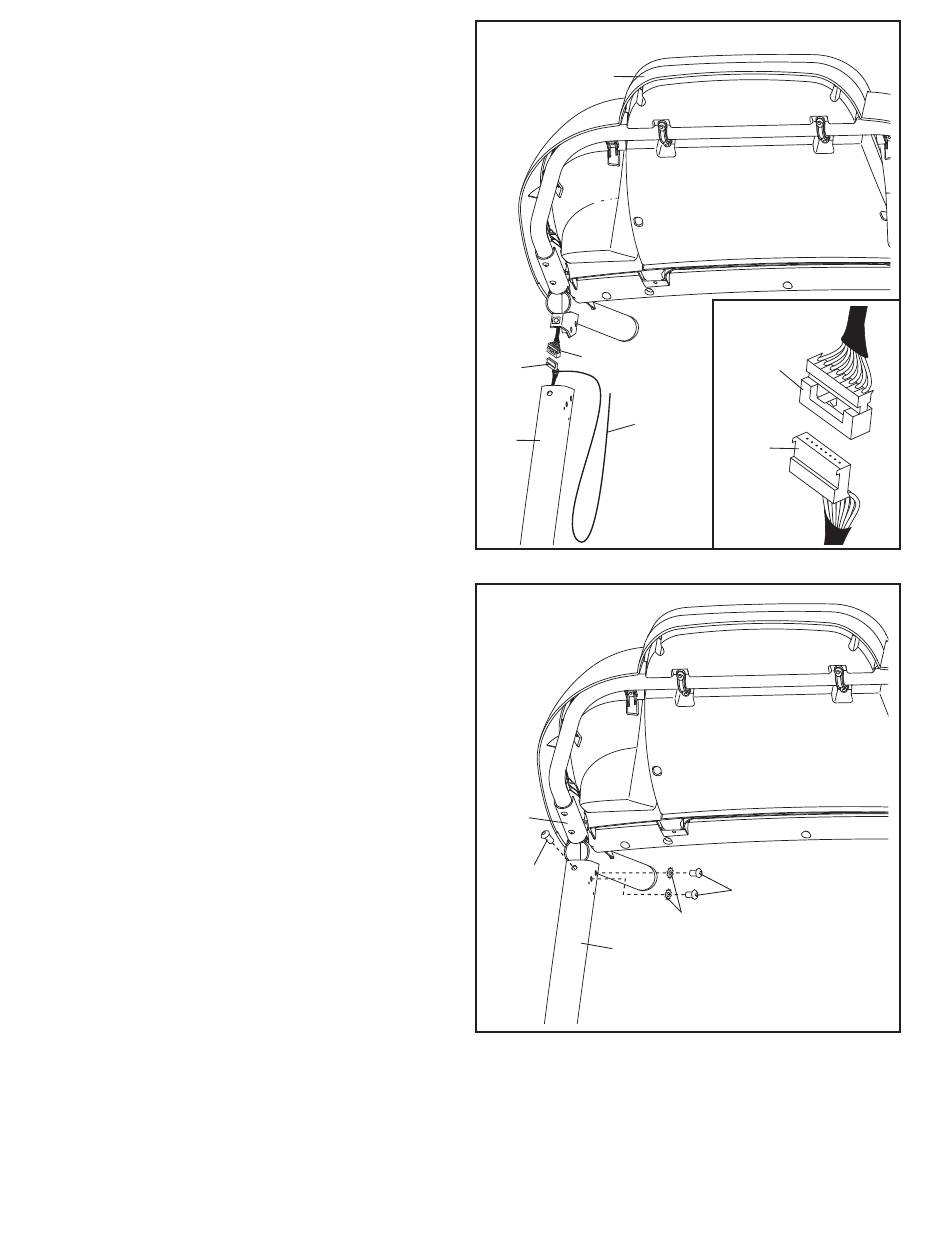

11. Demandez à une deuxième personne de tenir
l'assemblage de la console près du Montant Droit
(89).
Branchez le Fil du Montant (88) dans le fil de la
console. Référez-vous au schéma en encadré.
Les connecteurs devraient glisser facilement
l'un dans l'autre et se mettre en place avec
un bruit sec. Si ce n'est pas le cas, tournez un
des connecteurs et essayez à nouveau. SI VOUS
N'ATTACHEZ PAS LES CONNECTEURS
CORRECTEMENT, LA CONSOLE POURRAIT
S'ENDOMMAGER QUAND VOUS L'ALLUMEZ.
Retirez l'attache longue du Fil du Montant.
Ensuite, enfilez les connecteurs dans le Montant
Droit (89).
Placez l'assemblage de la console sur le Montant
Droit (89) et sur le Montant Gauche (non-illustré).
Assurez-vous que les fils ne sont pas pincés.
12. Vissez de quelques tours seulement un Boulon
en Métal/Nylon M8 x 25mm (5) et deux Boulons
en Métal/Nylon 5/16" x 5/8" (113) avec deux
Rondelles Étoilées M8 (10) dans le Montant Droit
(89) et la Rampe Droite (101), comme sur le
schéma. Ne serrez pas encore complètement
les Boulons en Métal/Nylon.
Attachez la Rampe Gauche (non-illustrée)
comme décrit ci-dessus. Ensuite, serrez ferme-
ment les six Boulons en Métal/Nylon.
11
Assemblage
de la Console
Fil de la Console
88
Attache
Longue
89
12
101
5
89
12
Fil de la
Console
88
113
10
