Erste Schritte

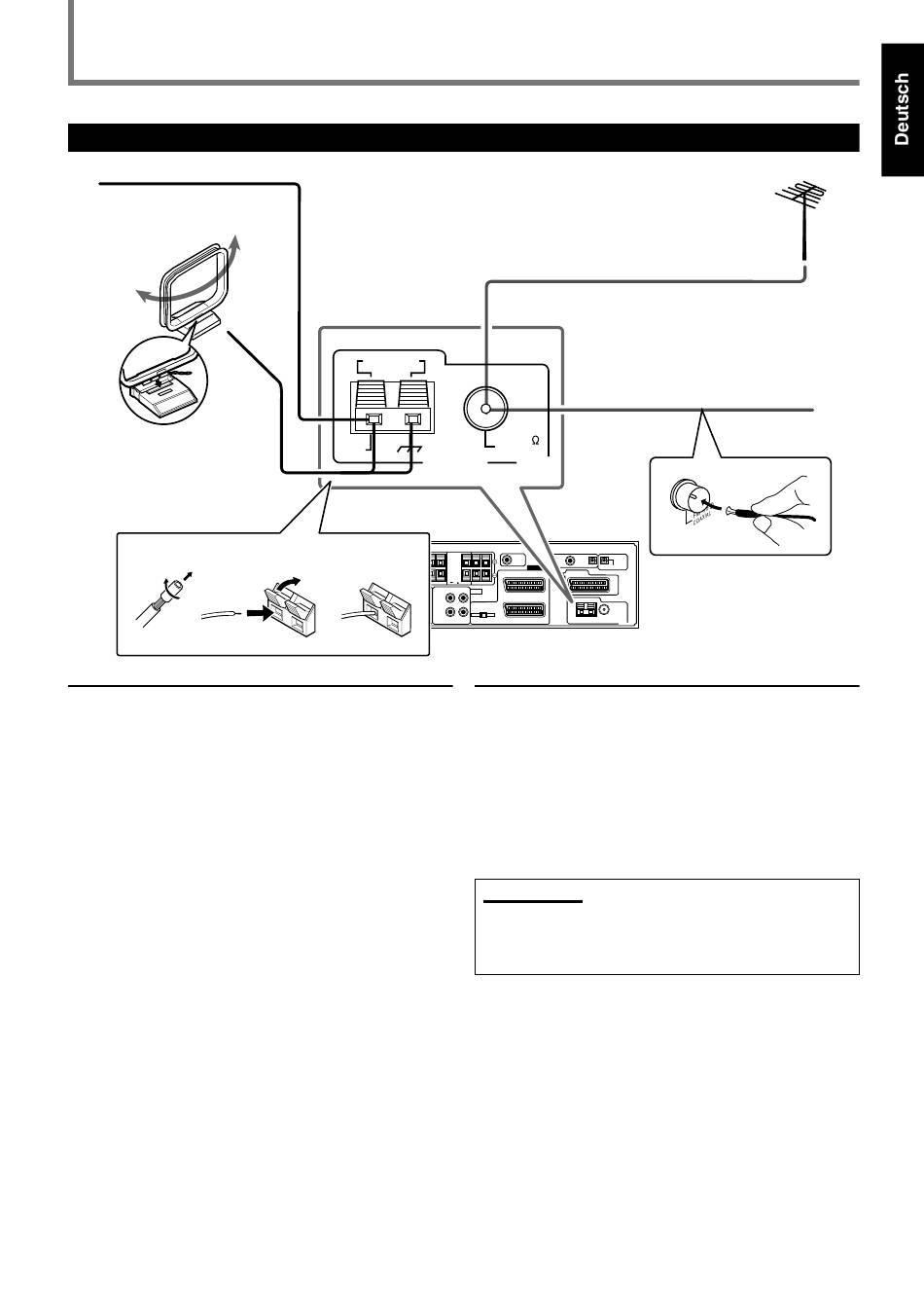

Anschließen der AM- und UKW-Antennen
AM-Rahmenantenne
(gehört zum Lieferumfang)
Stecken Sie die Zungen des
Rahmens in die
entsprechenden
Sockelschlitze, um die AM-
Rahmenantenne zu montieren.
1 2
Anschluss der AM-Antenne
Schließen Sie die mitgelieferte AM-Rahmenantenne an die
Anschlüsse AM LOOP an.
1
Wenn das Kabel der AM-Rahmenantenne mit Vinyl
ummantelt ist, entfernen Sie die Isolierung.
2
Halten Sie die Klemme des Antennenanschlusses (1),
gedrückt und führen Sie das Antennenkabel (2) ein.
3
Lassen Sie die Klemme los.
Drehen Sie die Rahmenantenne, bis der Empfang am besten
ist.
• Schließen Sie bei schlechtem Empfang einen Einzeldraht
mit Vinylummantelung (gehört nicht zum Lieferumfang) als
Außenantenne an den Anschluss AM EXT an. Lassen Sie
die AM-Rahmenantenne weiterhin angeschlossen.
Wenn der AM-Empfang
schlecht ist, schließen
Sie einen
Einzelaußendraht mit
Vinylummantelung an
(gehört nicht zum
Lieferumfang).
AM LOOP
AM EXT
3
1
CAUTION:
RIGHT LEFT
SPEAKER
IMPEDANCE
1 OR 2:
8 16
1 AND 2:
16 32
2
Wenn der UKW-Empfang schlecht ist, schließen
Sie eine UKW-Außenantenne an (gehört nicht
zum Lieferumfang).
FM 75
COAXIAL
ANTENNA
CAUTION:
SPEAKER
IMPEDANCE
8 16
RIGHT LEFT RIGHT LEFT

Anschluss der UKW-Antenne

Schließen Sie die mitgelieferte UKW-Antenne als
vorübergehende Maßnahme an den Anschluss FM 75 Ω
COAXIAL an.
Verlegen Sie die mitgelieferte UKW-Antenne horizontal.
• Schließen Sie bei schlechtem Empfang eine UKW-
Außenantenne an (gehört nicht zum Lieferumfang). Bevor
Sie ein 75 Ω Koaxialkabel (IEC oder DIN45325) mit einem
Stecker anschließen, ziehen Sie die mitgelieferte UKW-
Antenne ab.
Hinweis:
• Vergewissern Sie sich, dass die Antennenleiter nicht mit
anderen Anschlüssen, Anschlusskabeln und Netzkabel in
Berührung kommen. Andernfalls könnte der Empfang
beeinträchtigt werden.
UKW-Antenne
(gehört zum Lieferumfang)
6
