Sécurisation des arrêts de fermeture par SLA et SLZ
Si une fonction de sécurité entraîne l'arrêt, les deux moteurs s'arrêtent fondamentalement.
Deux appareils d'évaluation sont intégrés dans la logique de commande, avec une fonction de test
selon la norme EN954-1 catégorie 2 pour tranches de sécurité avec évaluation de résistance pour
sécuriser les arrêts de fermeture des portails dans les deux sens de cheminements (ouverture et
fermeture). L'état des tranches de sécurité est indiqué par les diodes rouges SLA et SLZ. Si une des
tranches de sécurité est actionnée, la diode correspondante brille.
Sens de cheminement
Stop, le portail doit s'ouvrir
Stop, le portail doit se
fermer
Un battant s'ouvre
Un battant se ferme
Tableau 25
Si le portail heurte un obstacle pendant la fermeture et le profil de sécurité pour la fermeture déclenche
un court mouvement de recul, le portail s'ouvre. Si la fermeture automatique est activée et l'obstacle
n'est pas enlevé, la fermeture automatique peut entraîner un essai de fermeture constant et l'obstacle
un essai d'inversion de mouvement constant en ouverture. Une fonction de dénombrement est
intégrée pour éviter ce phénomène. Après 2 essais d'ouverture, suit un seul court mouvement de recul.
Ce dénombrement est effacé par une commande.
Vous pouvez connecter des contactes de fermeture (avec 8,2kΩ ±5% résistance parallèle) ou
contactes d'ouvertures (avec 8,2kΩ ±5% résistance en série). Si vous ne voulez pas utiliser la fonction
de sécurisation des arrêts, vous devez raccorder aux entrées SLA et SLZ une résistance. Plusieurs
tranches de sécurité peuvent être connectées en série selon l'image ci-dessous. La catégorie de
sécurité est maintenue.

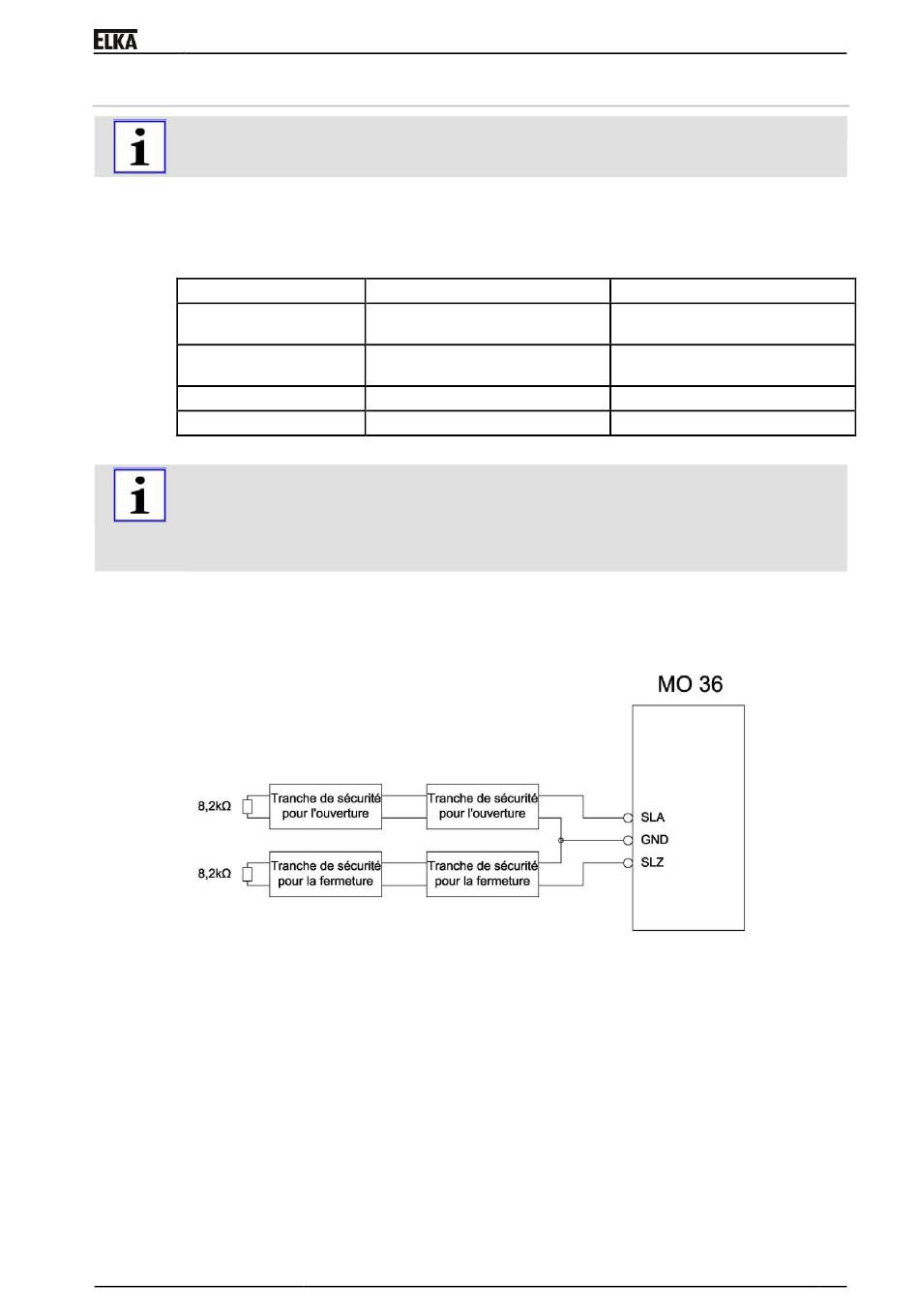

Image 14
D-ID: V3_6 – 06.21
Effet de SLA
Le portail peut seulement s'ouvrir
en service de secours
-
Stop et court recul
-
Sous Réserve de modifications sans préavis!
Manuel de montage et d'emploi ROLLER 1/2
Effet de SLZ
-
Le portail peut seulement se fermer
en service de secours
-
Stop et inversion de mouvement
