* Ne bloquez pas les orifices de ventilation (fentes situés sur les panneaux avant et latéraux, etc.). Si ces orifices sont bloqués,
la température interne risque d'augmenter et de provoquer des dysfonctionnements dus à une chaleur excessive.

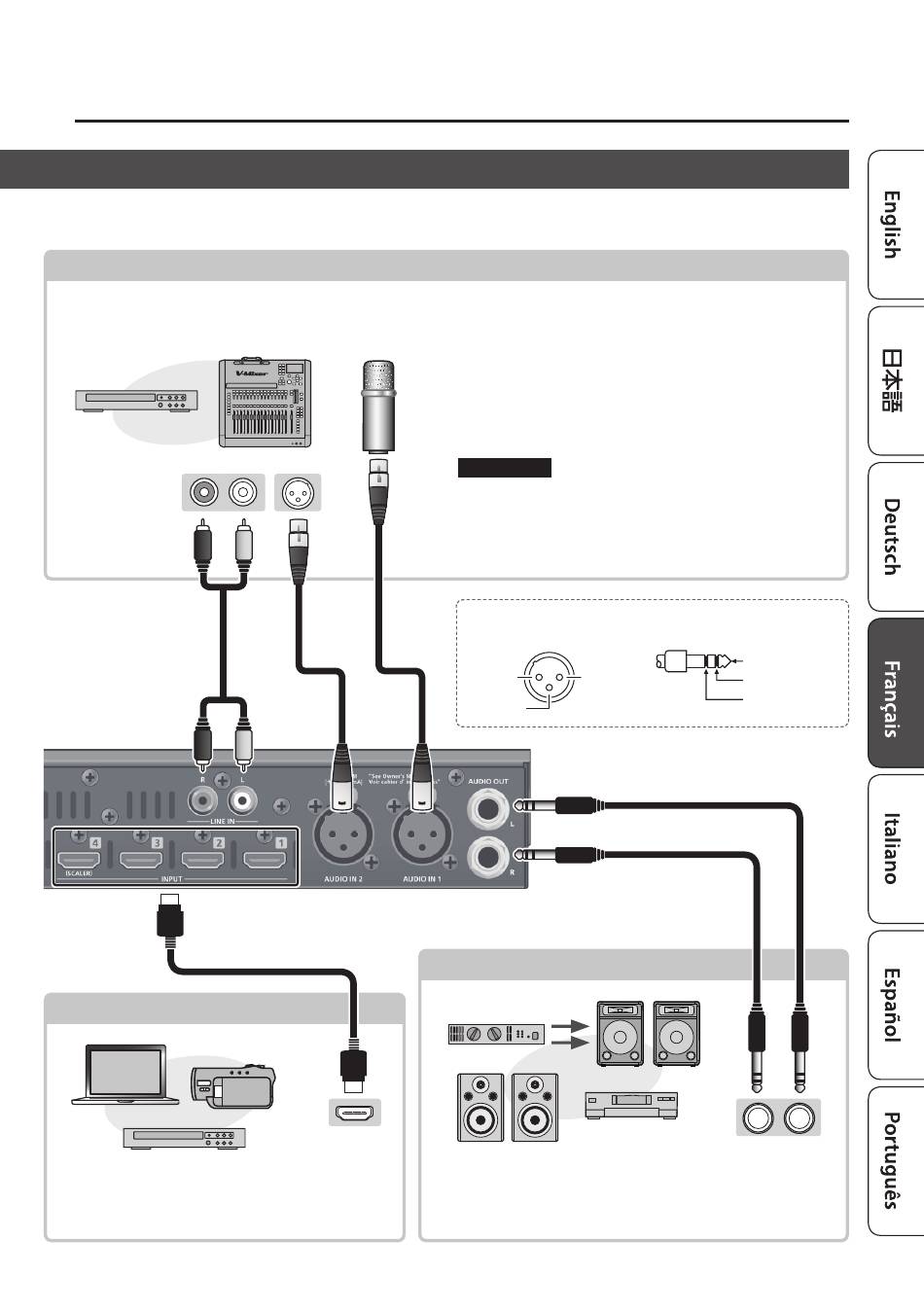

Prises AUDIO IN 1, 2/Prises LINE IN L, R
Entrée audio. Branchez-y un mixeur audio, des lecteurs
CD ou un autre équipement audio de ce type.
Prises de
sortie audio
RCA phono
Prises INPUT 1 à 4
Entrée vidéo. Pour brancher une caméra vidéo,
un périphérique vidéo tel qu'un lecteur BD ou un
ordinateur.
Paramètres d'alimentation fantôme
Vous pouvez ajouter une alimentation fantôme (+48 V)
à partir des prises AUDIO IN 1 et 2. Activez l'alimentation
fantôme lorsque vous utilisez un microphone à
condensateur nécessitant une alimentation fantôme.
Utilisez le bouton [SETUP] 0« AUDIO IN 1 » ou
« AUDIO IN 2 » 0 Réglez « PHANTOM +48V » sur
« ON ». Lorsque l'alimentation fantôme est activée, le
témoin +48V est allumé.
REMARQUE
Si vous n'avez pas besoin de l'alimentation fantôme, veillez à
la désactiver. Vous risquez de provoquer des dégâts si vous
fournissez une alimentation fantôme à des microphones
dynamiques, des dispositifs de lecture audio ou autres
appareils ne nécessitant pas une alimentation de ce type.
Affectation des broches
Prises AUDIO IN 1, 2
TIP:
HOT
2: HOT
RING:
COLD
SLEEVE: GND
3: COLD
XLR
XLR
Prises AUDIO OUT L, R
Prise de sortie
HDMI
Envoient le résultat du mélange audio. Pour brancher un
enregistreur audio, un amplificateur, des haut-parleurs ou
autres équipements de ce type.
Description de l'appareil
Prises AUDIO OUT L, R
1: GND
Jack TRS 6,35 mm
TIP:
HOT
2: HOT
RING:
COLD
SLEEVE: GND
3: COLD
Prises de sortie audio
5
