Bouton [MODE], boutons [1/5] à [4/8]
Utilisez le bouton [MODE] pour sélectionner la fonction des
boutons [1/5] à [4/8]. Un témoin situé sous le bouton [MODE]
est allumé pour indiquer la fonction actuelle.
Témoin
Fonction
STILL IMAGE
Permet de sortir une image fixe.
Lorsque vous utilisez la composition PinP, sélectionne
PinP Source
la vidéo source pour l'écran incrusté.
MEMORY 1 à 4 Rappelle les paramètres enregistrés dans une
mémoire (1 à 8).
Appuyez longuement sur un bouton pour enregistrer
MEMORY 5 à 8
les paramètres actuels dans une mémoire.
Boutons [SPLIT] [PinP]
Active ou désactive la composition vidéo à l'aide
de Split ou PinP (image dans l'image).
Lorsqu'il est activé, le bouton [SPLIT] ou [PinP] est
allumé.
Molettes [CONTROL 1] [CONTROL 2]
Ajustent les paramètres de composition Split ou PinP.
Si vous tournez ces molettes tout en appuyant dessus,
elles contrôlent [CONTROL 3] et [CONTROL 4].
Molette
Split
[CONTROL 1]
A-CENTER
[CONTROL 2]
B-CENTER
[CONTROL 3]
CENTER POSITION
[CONTROL 4]
SPLIT TYPE
Boutons de point de croisement A/PGM [1] à [4]
Sélectionne la vidéo à mettre en entrée sur le bus
A/PGM. Le bouton sélectionné devient vert.
PinP
POSITION H
Boutons de croisement B/PST [1] à [4]
POSITION V
SIZE
Sélectionne la vidéo à mettre en entrée sur le bus
ZOOM
B/PST. Le bouton sélectionné devient vert.

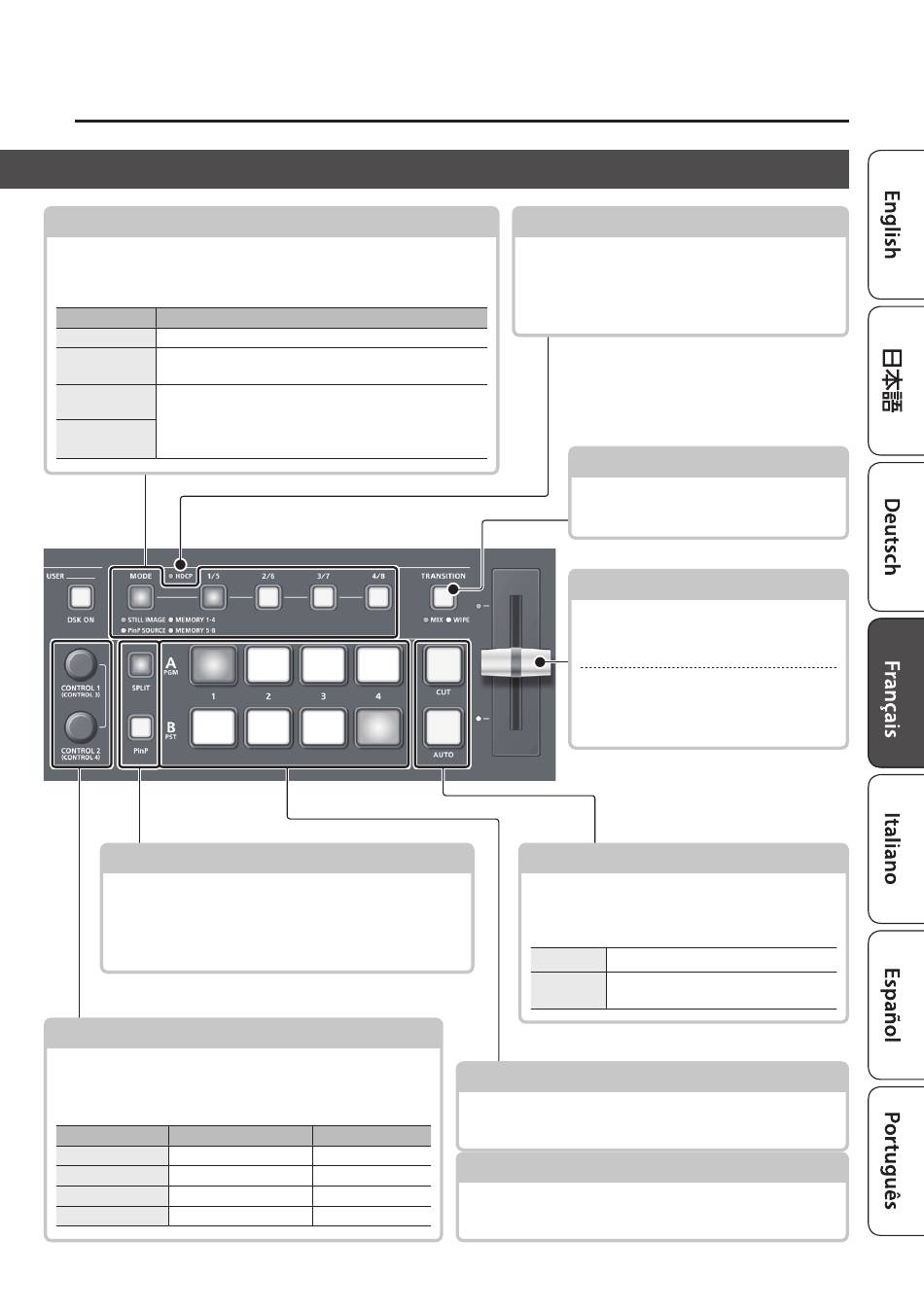

Description de l'appareil
Témoin HDCP
Ce témoin est allumé, clignote ou est éteint
conformément au réglage HDCP (protection
contre la copie) et selon si un périphérique
compatible HDCP est connecté ou non.
Bouton [TRANSITION] (p. 9)
Sélectionne les effets de transition
vidéo (MIX, WIPE).
Atténuateur vidéo (p. 8, 9)
Alterne manuellement entre les
vidéos en entrée sur les bus A et B et
les envoie à la sortie finale.
Témoins de transition
Le témoin du bus de sortie finale
s'allume.
Boutons [CUT] [AUTO] (p. 9)
Alterne manuellement entre les vidéos en
entrée sur les bus A et B et les envoie à la
sortie programme.
[CUT]
La vidéo change instantanément.
La vidéo change avec un effet de
[AUTO]
transition.
3
