OPTISWIRL 4200
4.2 Raccordements électriques
Le convertisseur de mesure est un appareil 2 fils avec sortie courant 4...20 mA. Toutes les
autres entrées et sorties sont passives et nécessitent toujours une alimentation
complémentaire.
4.3 Raccordement de la version séparée

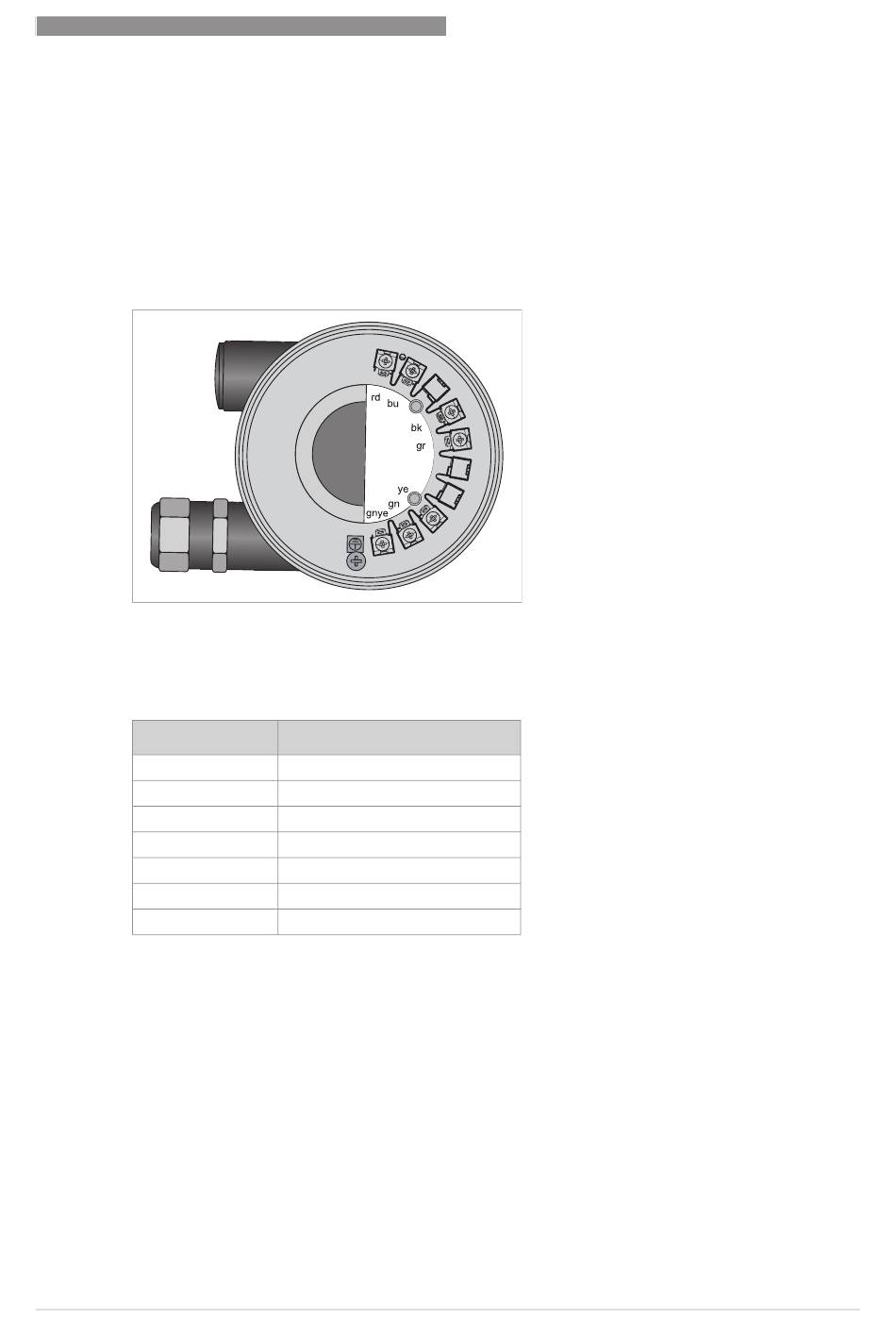

Figure 4-2: Bornes de raccordement de la version séparée
Les bornes de raccordement dans le boîtier de raccordement du capteur de mesure et dans le
boîtier de raccordement à montage mural sont de conception identique.
Bornes
rd
bu
bk
gr
ye
gn
gnye
Tableau 4-1: Couleur des brins du câble de raccordement
07/2020 - 4004069607 - TD OPTISWIRL 4200 R08 fr
RACCORDEMENT ÉLECTRIQUE
Couleur de brin
rouge
bleu
noir
gris
jaune
vert
Blindage
www.krohne.com
4
41
