Description générale
Armoire de commande destinée au contrôle de moteurs à 24 Vdc pour portes de garage sectionnelles, basculantes, battantes
et coulissantes à usage résidentiel et collectif.
Principales prestations:
Autoprogrammation, arrêt pour consommation, récepteur incorporé / à brancher, entrée de barre palpeuse de sécurité résis-
tive, entrée d'encodeur (capteur hall), début de manœuvre à vitesse lente, fin de manœuvre à vitesse lente, connexion à pro-
grammateur portable.

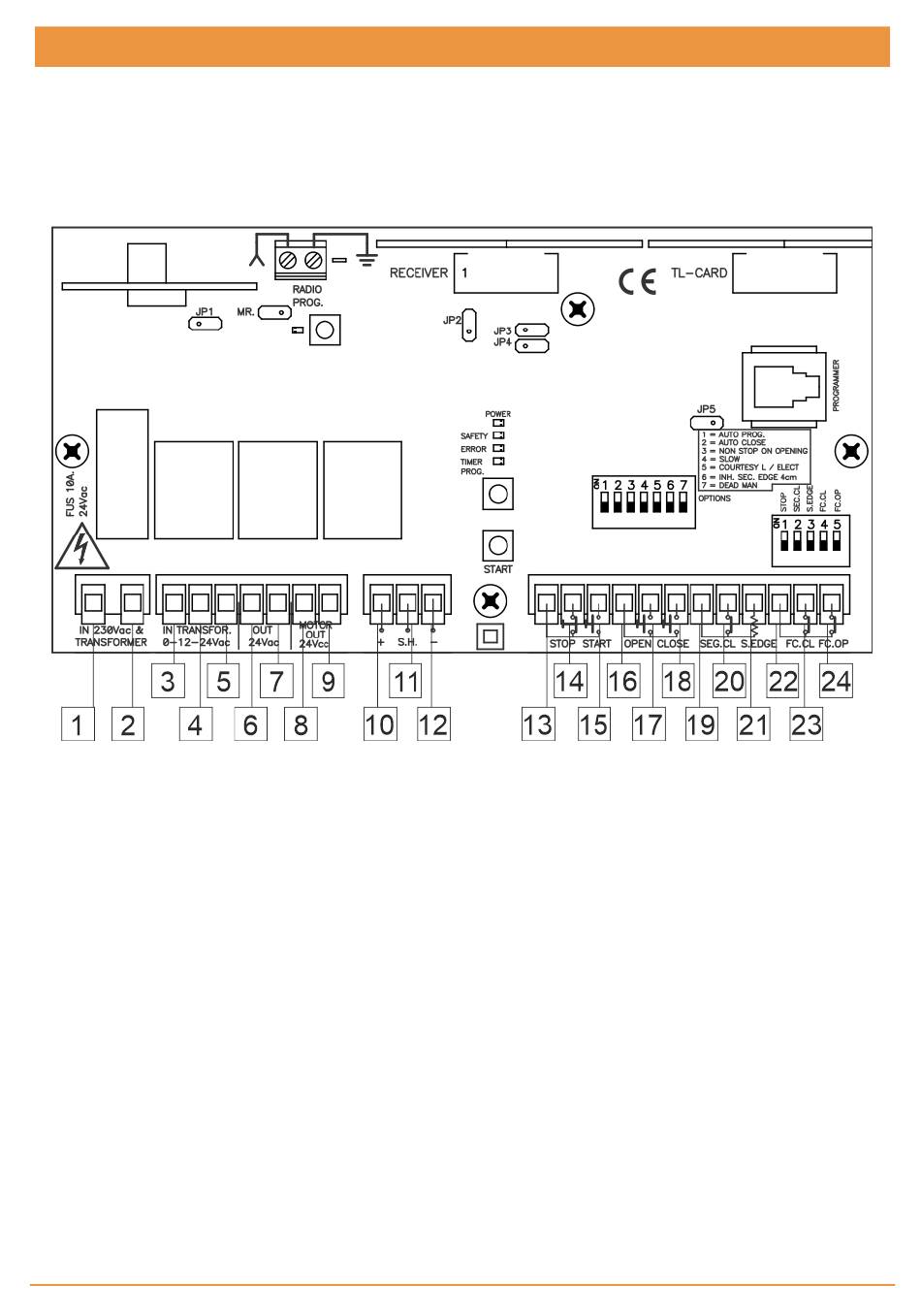

Connexion
1
Primaire 230V ac Trans-
formateur + alimentation
230Vac (L)
2
Primaire 230V ac Trans-
formateur + alimentation
230Vac (N)
3
Secondaire 0V ac Trans-
formateur
4
Secondaire 12V ac Trans-
formateur
5
Secondaire 24V ac Trans-
formateur
6
Sortie 24V ac
7
Sortie 24V ac
8
Moteur 24V dc
9
Moteur 24V dc
10
Encodeur (+)
11
Encodeur (S.H.)
12
Encodeur (-)
13
Commune boutons
14
Bouton arrêt (STOP) (NC)
15
Bouton alternatif (START)
(NO)
16
Commune boutons
jcmtechnologies
3
17
Bouton ouverture (OPEN)
(NO)
18
Bouton fermeture (CLOSE)
(NO)
19
Commune sécurités
20
Contact de sécurité de fer-
meture (NC) (SEC.CL)
21
Bande de sécurité résistif (8k2)
(S.EDGE)
22
Commune fins de course
23
Fin de couse de fermeture
(NC) (FC.CL)
24
Fin de course d'ouverture
(NC) (FC.OP)
