Manuels Connexes pour jcm-tech HDOORPOSITION
Sommaire des Matières pour jcm-tech HDOORPOSITION

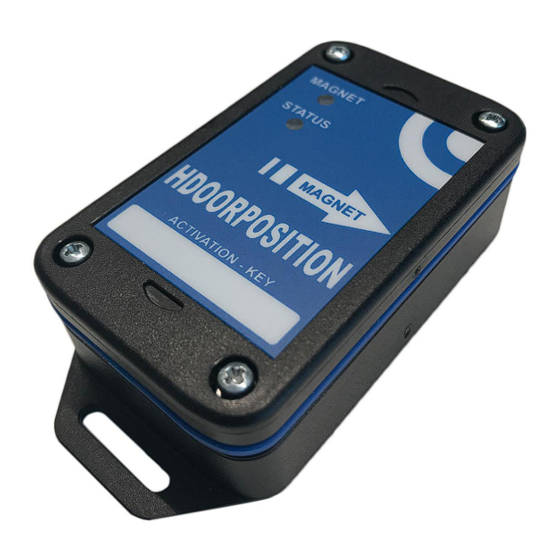

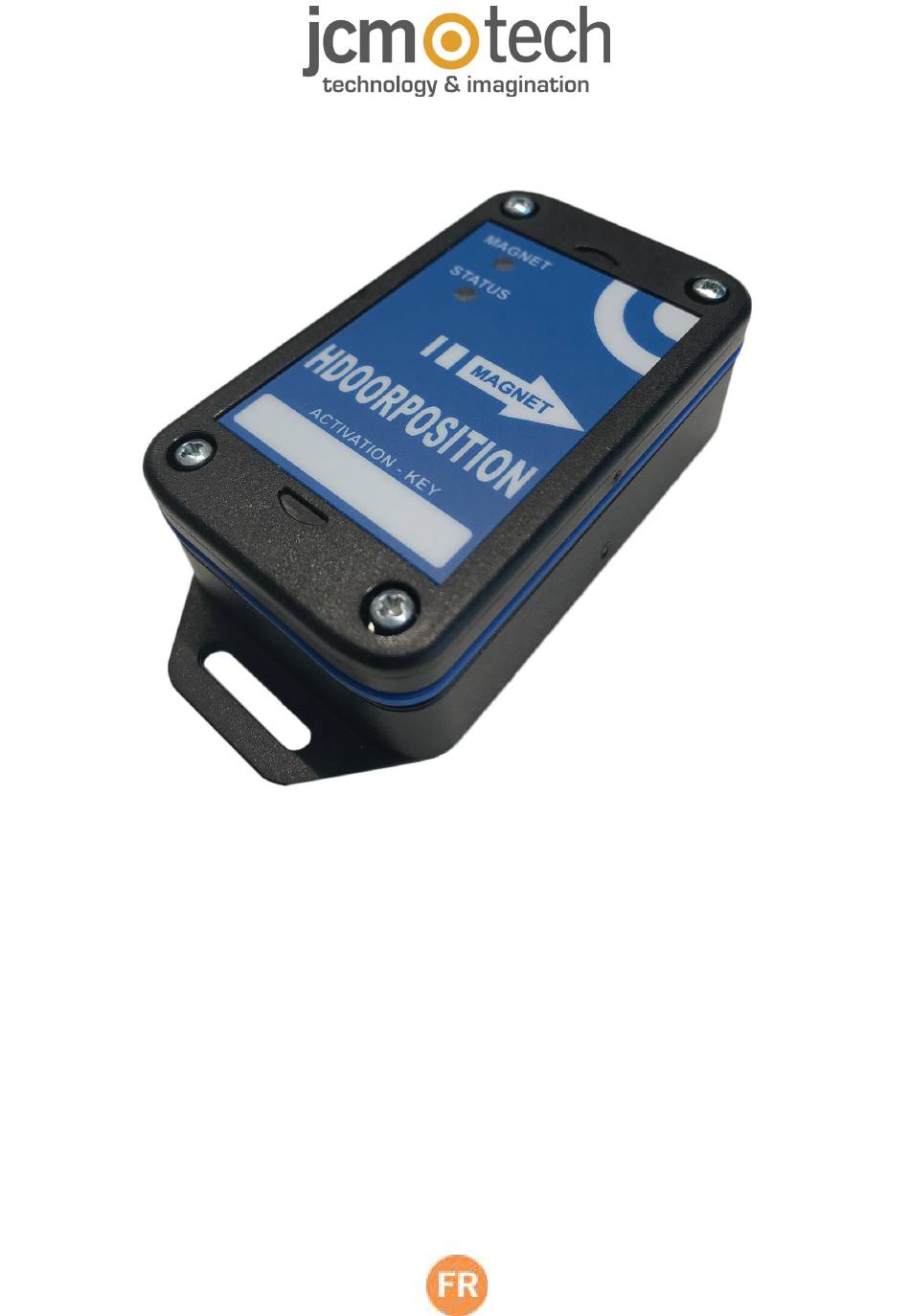

- Page 1 HDOORPOSITION Manuel de l’utilisateur...
- Page 2 Index Introduction Configuration avec cloudAssistant Installation Fonctionnement Fonctionnement avec deux capteurs HDOORPOSITION Fonctionnement avec un capteur HDOORPOSITION Vérification Comportement des LED Données techniques Alimentation Remplacement des piles Données réglementaires Déclaration de conformité UE jcmtechnologies...
- Page 3 à la même hauteur sur le mur pour savoir quand la porte est com- plètement fermée. Installez un autre capteur HDOORPOSITION sur la partie supérieure de la porte pour savoir quand la porte est complètement ouverte.
- Page 4 :https://cloudassistantv4.jcm-tech.com/login et connectez-vous. Entrez dans l’installation où se trouve le dispositif HONOADOOR auquel vous souhaitez relier le capteur HDOORPOSITION. Allez à l’onglet « ÉQUIPEMENTS ». Sélectionnez le dispositif où se trouve HONOADOOR. Remplissez les champs des capteurs radio. Sauvegarder. Pour chaque capteur il convient de remplir 3 champs de configuration : •Nom capteur radio X : ce champ décrit le capteur.
- Page 5 LED STATUS s’allume une fois toutes les 15 secondes, refermez le couvercle et fixez-le au mur. Exemple d’installation avec 2 capteurs HDOORPOSITION et 1 AIMANT : Les capteurs et les aimants doivent être installés en respectant les distances et l’orientation indi- quées sur l’image.
- Page 6 Fonctionnement Pour vérifier l’état de la porte, sélectionnez « Obtenir le statut de la porte » (bouton avec la porte). Fonctionnement avec deux capteurs HDOORPOSITION PORTE FERMÉE PORTE OUVERTE jcmtechnologies...
- Page 7 Fonctionnement avec un capteur HDOORPOSITION Capteur de fin de course de fermeture : PORTE FERMÉE PORTE NON FERMÉE jcmtechnologies...
- Page 8 Capteur de fin de course d’ouverture : PORTE OUVERTE PORTE NON OUVERTE L’état n’est pas mis à jour automatiquement. Appuyez sur le bouton « Actualiser l’état » pour mettre à jour l’état de la porte. Si le dispositif HONOADOOR a été réinitialisé (par exemple, en raison d’une chute de tension), l’état de la porte est « ...
- Page 9 Vérification Ouvrez le couvercle du capteur HDOORPOSITION et appuyez sur le bouton « TEST » pour vérifier la connexion avec HONOADOOR. Les voyants LED « ST », « NW » et « IN » d’HONOADOOR clignotent pendant 3 secondes. Pendant les 25 activations suivantes du dispositif HDOORPOSTION, les voyant LED d’HONOADOOR clignotent alors pendant 3 secondes.
- Page 10 Avant de jeter l'appareil, les piles doivent être retirées et déposées dans un point de collecte. Données réglementaires Déclaration de conformité UE Le fabricant JCM TECHNOLOGIES, SAU déclare que le produit HDOORPOSITION satisfait aux exigences fondamentales de la Directive RED 2014/53/UE et de la Directive RoHS 2011/65/UE. Voir page web https://www.jcm-tech.com/fr/declarations-fr/...
