Démarrage - 3M AP902 Série Directives D'installation Et Mode D'emploi

Le schéma de montage se base sur les matériaux suggérés. Le montage de ce filtre peut être modifié en utilisant divers
adaptateurs.
Pièces et matériel inclus :
1) Tête du filtre
2) Cartouche filtrante
3) L'appui
Outils et fournitures nécessaires (non compris) :
Il est recommandé de rassembler tous les outils avant de commencer l'installation.
Lire et respecter les directives fournies par le fabricant de tous les outils mentionnés dans ce document.
A) Coupe-tuyau
B) Deux raccordements soudés de 1 po
C) Clapet à bille de 2 po (à souder)
D) Ruban de plomberie
E) Clé anglaise réglable
F) Chalumeau (Pas illustré)
G) Brasure de plomberie (Pas illustré)
H) Décapant de plomberie (Pas illustré)
Afi n de réduire les risques de dommages matériels associés aux fuites d'eau :
• L'installation et l'utilisation DOIVENT être conformes à tous les codes gouvernementaux et de plomberie.

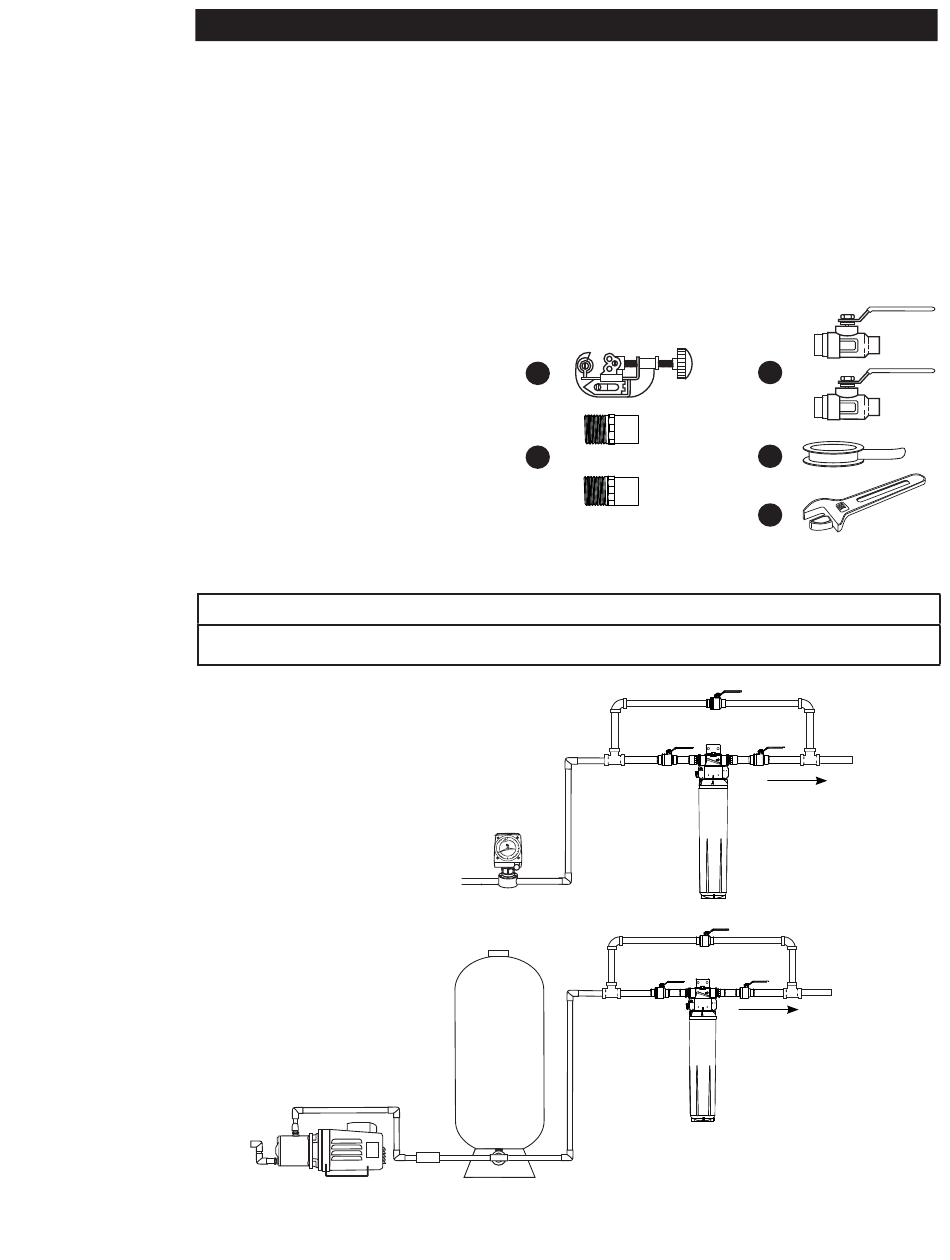

Installation avec eau d'aqueduc
Installation avec eau de puits
Pompe
DÉMARRAGE
A
B
ATTENTION
Soupape
d'arrêt
principale
0
90 90 10 10
3000 3000 Bad Badger Meter er Meter 300 300
80 80 2700 2700 600 600 20 20
Model Model BRP BRP
2400 2400
70 70 Gallons Gallons 30 30
0 0 0 0 6 9
2100 2100 1200 1200
1800 1800 1600 1600 40 40
50 50
Compteur
d'eau
Soupape
d'arrêt
principale
Réservoir
sous pression
Figure 1
C
D
E
Vers la plomberie
de la maison
Vers la plomberie
de la maison
