Sommaire des Matières pour Daikin RXL42K2V1B

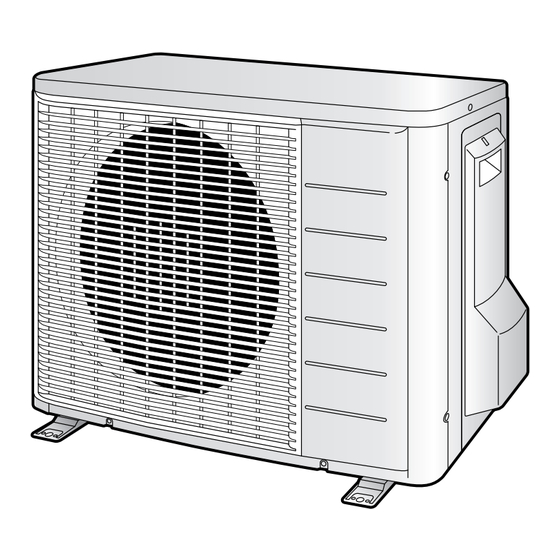

- Page 1 R410A Split Series MANUEL D’INSTALLATION MODEL RXL42K2V1B RXL42J3V1B...
- Page 2 3P327445-10E...
- Page 3 3P327445-5D...
-
Page 4: Précautions De Sécurité
Précautions de Sécurité • Les précautions décrites ci-après sont classées sous AVERTISSEMENT et ATTENTION. Elles contiennent toutes deux des renseignements importants concernant la sécurité. Veillez à bien observer toutes les précautions. • Signification des avis AVERTISSEMENT et ATTENTION AVERTISSEMENT .. Ne pas suivre un AVERTISSEMENT peut avoir de très graves conséquences pouvant entraîner la mort ou des blessures sérieuses. -
Page 5: Accessoires
• Veillez à prendre les mesures nécessaires pour empêcher les petits animaux de se réfugier dans l’unité extérieure. Les petits animaux entrant en contact avec des pièces électriques peuvent provoquer des mauvais fonctionnements, de la fumée ou un incendie. Veuillez dire au client de garder la zone autour de l’unité propre. •... -
Page 6: Schémas D'installation Des Unités Extérieures
Schémas d’installation des unités extérieures Longueur maximale Enroulez le tuyau autorisée d’isolation avec la bande de finition du Longueur minimum admissible 1,5m bas jusqu’en haut. Hauteur maximale autorisée Supplément de réfrigérant nécessaire pour une 20g/m longueur de tuyau dépassant 10m Tuyau de gaz Dia. -
Page 7: Conseils D'installation
Conseils d’installation • Quand un mur ou un autre obstacle est sur le chemin du flux d’air de la bouche d’entrée ou de sortie de l’appareil extérieur, suivez les instructions d’installation suivantes. • Pour tous les sens d’installation ci-dessous, la hauteur du mur côté sortie d’air doit être de 1200mm ou moins. Mur faisant face à... - Page 8 Installation des unités extérieures Évasement de l’extrémité (Coupez du tube. exactement Retirez les à angle droit.) ébarbures. 1) Coupez l’extrémité du tube avec un coupe-tube. Évasement 2) Retirez les ébarbures en dirigeant la surface Placez exactement à la position montrée ci-dessous. coupée vers le bas de façon que les ébarbures Outil d’évasement pour le R410A Outil d’évasement traditionnel...
- Page 9 Purge de l’air et recherche des fuites de gaz. • Une fois les tuyaux posés, il est nécessaire de les purger et de vérifier qu’ils ne perdent pas de gaz. AVERTISSEMENT 1) Ne mélangez aucune autre substance que le réfrigérant spécifié (R410A) dans le cycle frigorifique. 2) En cas de fuite de gaz réfrigérant, aérez la pièce au plus tôt.
-
Page 10: Information Importante Relative Au Réfrigérant Utilisé
Installation des unités extérieures Remise a niveau du refrigerant. Vérifiez le type de réfrigérant à utiliser sur la plaque du constructeur de la machine. Précautions lors de l’ajout du R410A Effectuez le remplissage sous forme liquide par le tuyau de liquide. Le réfrigérant étant un mélange, l’ajouter sous forme gazeuse peut modifier sa composition et nuire au fonctionnement normal. -
Page 11: Mode De Forçage Du Refroidissement
Pompage Afin de protéger l’environnement, veillez à vider l’unité par pompage si vous la déplacez ou vous en débarrassez. 1) Retirez le capuchon du clapet d’arrêt du liquide et du clapet d’arrêt du gaz. Clé hexagonale 2) Lancez le refroidissement forcé. Clapet d’arrêt du liquide 3) Après 5 –... -
Page 12: Configuration De La Fonctiononym
Configuration de la fonctiononym (refroidissement à la température extérieure basse) Cette fonction est limitée aux seules installations techniques (le but est de climatiser l’équipement (tel qu’un ordinateur)). Ne l’utilisez jamais dans une habitation ou un bureau (espaces habités par des personnes). n Couper le cavalier 4 (J4) sur le circuit imprimé... - Page 13 Câblage AVERTISSEMENT 1) N’utilisez pas de conducteurs dérivés, toronnés, de rallonges, de branchement multiprise pour ne pas provoquer de surchauffe, d’électrocution ou d’incendie. 2) N’utilisez pas les composants électriques que vous avez achetés sur place dans le produit. (N’embranchez pas l’alimentation de la pompe d’évacuation, etc.
-
Page 14: Schéma De Câblage
Schéma de câblage barrette borne câblage du site connecteur connecteur de relais raccordement borne Noir orange bleu Rouge Marron Blanc vert jaune Remarques se reporter à la plaquette signalétique pour les spécifications électriques. INDOOR intérieur OUTDOOR extérieur CONDENSER condenseur DISCHARGE décharge DRAIN PAN HEATER chauffage du bac de récupération... -
Page 15: Fonctionnement De Test Et Vérification Finale
Fonctionnement de Test et Vérification Finale Fonctionnement d’essai et test. 1-1 Mesurez la tension de l’alimentation et assurez-vous qu’elle est comprise dans la plage spécifiée. 1-2 Le fonctionnement d’essai doit être réalisé en mode de refroidissement et de chauffage. • En mode de refroidissement, choisissez la plus basse température programmable; en mode de chauffage, choisissez la plus haute température programmable. - Page 16 3P327449-4F 2013.06...
