Rotation du graphe
Il est possible de faire pivoter un graphe manuellement en utilisant l'écran tactile ou les touches de la
calculatrice, ou il est possible de le faire pivoter automatiquement.
u Réorienter le graphe manuellement avec le stylet
Tirez le stylet sur la fenêtre graphique 3D dans le sens de la réorientation.
u Réorientation manuelle du graphe avec le pavé directionnel et les flèches de la commande
graphique
Appuyer sur la touche du pavé directionnel indiquant le sens dans lequel vous souhaitez réorienter le graphe.
Ou bien vous pouvez tapez sur la flèche de la commande graphique indiquant le sens dans lequel vous
souhaitez réorienter le graphe.
Remarque
• Pour faire tourner la figure en continu, il faut appuyer en continu sur une touche du pavé directionnel.
• L'affichage des flèches de la commande graphique est désactivé par défaut. Utilisez la case « G-Controller »
dans la boîte de dialogue du format de graphe pour les activer, si nécessaire. Pour le détail, voir « Boîte de
dialogue du format de graphe » à la page 37.
u Réorienter un graphe automatiquement
1. Pour activer la rotation automatique, tapez sur a puis sur [Rotating].
2. Sur le sous-menu qui apparaît, sélectionnez le sens de rotation :
[Left → Right], [Right → Left], [Top → Bottom], ou [Bottom → Top].
• La figure tourne pendant 30 secondes puis s'arrête automatiquement. Vous pouvez aussi l'arrêter en
appuyant sur la touche c ou en tapant sur l sur le panneau d'icônes.
Exemple de graphes 3D
1401
Représenter graphiquement le paraboloïde hyperbolique
1402
Représenter graphiquement une équation paramétrique
s
sin(
)

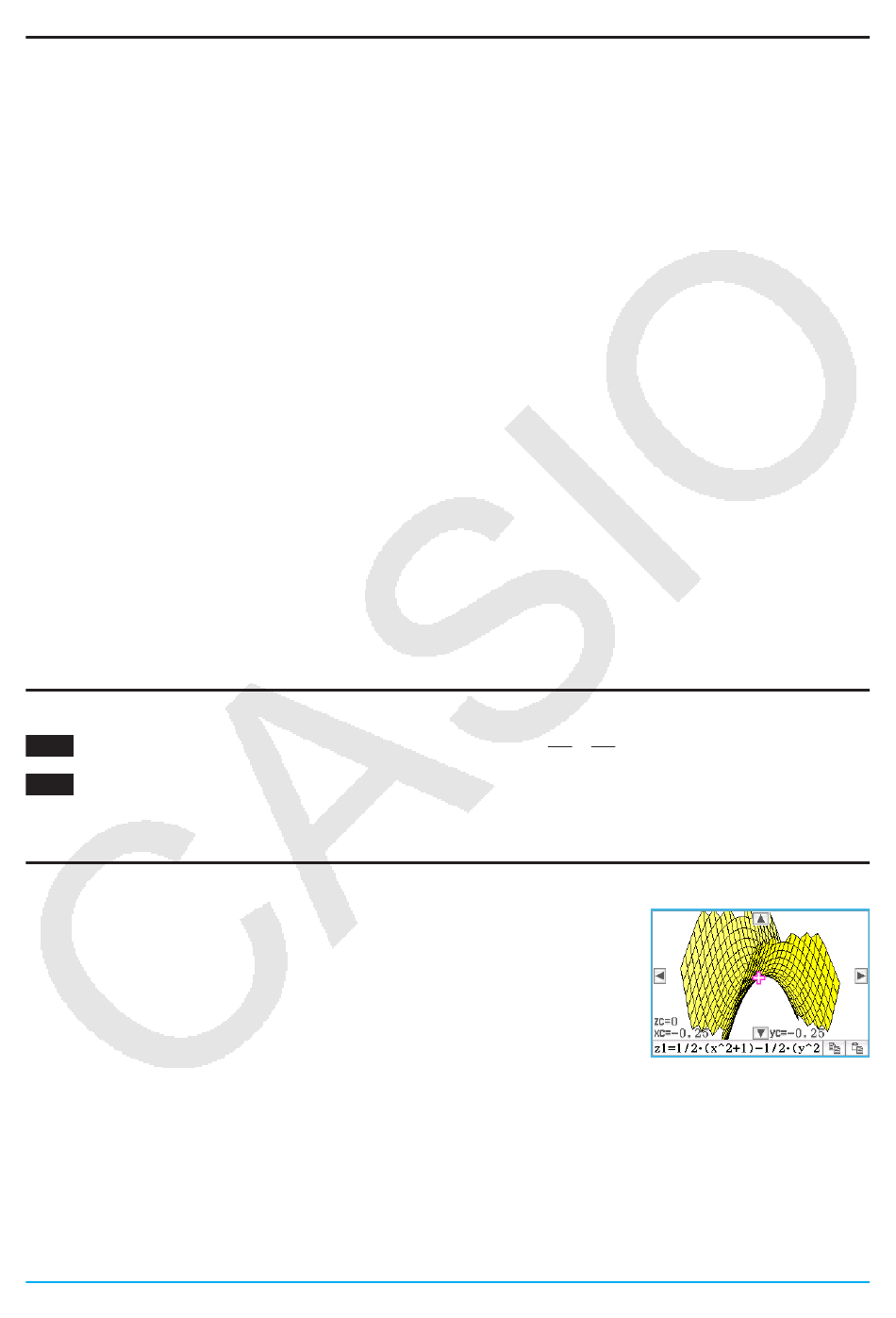

Visualisation des coordonnées d'un graphe
Un pointeur en forme de réticule apparaît sur la courbe lors du suivi de courbe.
Vous pouvez alors appuyer sur la touche du pavé directionnel ou taper sur les
flèches de la commande graphique pour positionner le réticule à l'endroit
souhaité et relever les coordonnées de ce point. Pour activer le suivi de courbe
et afficher le réticule, il faut rendre la fenêtre graphique 3D active et taper sur
=, ou bien taper sur [Analysis] puis sur [Trace].
• Chaque fois que vous appuyez sur la touche du pavé directionnel ou tapez
sur la flèche de la commande graphique, le réticule se déplace selon la
distance spécifiée pour la valeur [grid] dans la boîte de dialogue de la fenêtre d'affichage 3D.
• Si vous saisissez une valeur pendant le suivi de courbe, la boîte de dialogue pour la saisie de la valeur
x
y
et de la valeur
, ou d'une variable
pour chaque variable dans cette boîte de dialogue et tapez sur [OK], le pointeur se positionne au point
correspondant.
Pour annuler le suivi de courbe, tapez sur l sur le panneau d'icônes.
s
t
et d'une variable
apparaît. Lorsque vous spécifiez ces valeurs
x
2
y
2
z
=
–
2
8
x
t
s
y
= 3 · sin(
) · cos(
),
= 3 · cos(
Chapitre 14 : Application Graphe 3D
t
s
z
) · cos(
),
=
266
