X-CORE
®
Programmateur d'arrosage résidentiel
Manuel d'utilisation
et instructions de programmation

Publicité

Table des Matières
loading

Manuels Connexes pour Hunter X-CORE

Sommaire des Matières pour Hunter X-CORE

  • Page 1 X-CORE ® Programmateur d'arrosage résidentiel Manuel d’utilisation et instructions de programmation...

  • Page 3: Table Des Matières

    (facile à récupérer) ..............26 CONNEXION À UNE TÉLÉCOMMANDE HUNTER ......19 Délai programmable entre stations ..........26 Connexion à une télécommande Hunter (non incluse) ....19 Effacer la mémoire du programmateur/ Remise à zéro Pour installer le connecteur SmartPort ........19 du programmateur ..............26 COUPURES DE COURANT ...............19...

  • Page 4: Composants Du Programmateur X-Core

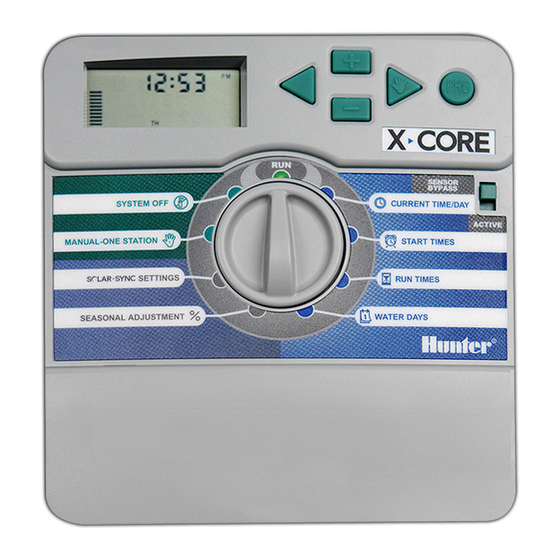

    COMPOSANTS DU PROGRAMMATEUR X-CORE Écran à cristaux liquides Permet à l’utilisateur de programmer le temps d’arrosage par station de 1 minute à 4 heures Temps d’arrosage Permet 1 à 4 départs de cycle pour chaque programme Départs de cycle Numéro de station Indique le numéro de la station actuellement sélectionnée...

  • Page 5: Modèle Intérieur

    COMPOSANTS DU PROGRAMMATEUR X-CORE Modèle intérieur Modèle extérieur Transformateur interne Remarque : la prise peut être différente de celle présentée Bornier pour modèles européens seulement...
  • Page 6 Pour raccorder les fils du transformateur et des vannes au programmateur raccordement Touche de Permet de réinitialiser le programmateur (sur le côté droit du programmateur) réinitialisation Autorise les connexions avec les connecteurs Hunter SmartPort et les télécommandes Hunter ® Interrupteur de contournerment de la Ignore l’entrée du capteur météorologique «...

  • Page 7: Paramètres

    COMPOSANTS DU PROGRAMMATEUR X-CORE Commande par sélecteur / Signification des symboles Position normale du sélecteur pour tous les modes de fonctionnement du programmateur Marche (run) (automatique et manuel) Permet de régler le jour et l’heure Réglage Heure/Jour Réglage Départs Permet 1 à 4 départs pour chaque programme Cycle Réglage Temps...

  • Page 8: Montage Mural

    MONTAGE MURAL Remarque : Le modèle X-Core intérieur n’est pas étanche ni résistant aux intempéries. Il doit donc impérativement être installé à l’intérieur ou dans un endroit abrité. 1. Visser une vis dans le mur. Pour la fixation du programmateur, utiliser des chevilles, si nécessaire.

  • Page 9: Raccordement Des Vannes Et Du Transformateur

    à la dimension du câble. Un interrupteur ou disjoncteur doit être en proche proximité du Remarque : Le modèle X-Core extérieur est étanche et programmateur dans l’immeuble où l’installation a lieu et facile résistant aux intempéries. Le branchement du X-Core d’accès pour l’opérateur.

  • Page 10: Activation De La Pile

    ACTIVATION DE LA PILE Après l’installation de votre programmateur X-Core, veiller à retirer l’isolateur de contact de la pile pour permettre au programmateur X-Core de conserver l’heure en cas de coupure de courant. ATTENTION : RISQUE D’EXPLOSION SI VOUS REMPLACEZ LA BATTERIE PAR UN MODÈLE NON ADÉQUAT.

  • Page 11: Branchement D'une Vanne Maîtresse

    BRANCHEMENT D’UNE VANNE MAÎTRESSE 1. Au niveau de la vanne maîtresse, raccorder le câble commun à un Remarque : Cette partie/phase n’est applicable que des fils du solénoïde de la vanne. Relier le deuxième câble au fil si une vanne principale (maîtresse) est installée. Une restant du solénoïde.

  • Page 12: Branchement D'un Relais Demarrage De Pompe

    BRANCHEMENT D’UN RELAIS DEMARRAGE DE POMPE Le programmateur doit être monté à 4,5 m minimum du relais Remarque : Cette section n’est applicable que si un démarrage de la pompe et de la pompe elle-même pour éviter relais démarrage de pompe est installé. Un relais de les interférences électriques.

  • Page 13: Raccordement Des Sondes Meteorologiques

    RACCORDEMENT DES SONDES METEOROLOGIQUES Test des Sondes Il est possible de brancher des sondes météorologiques de Hunter sur votre programmateur X-Core, ou tout autre type de capteur à Météorologiques contact sec. Le X-Core effectue un test simplifié 1. Enlever le cavalier fixé sur les deux bornes indiquées SEN.

  • Page 14: Paramètres Solar Sync

    PARAMÈTRES SOLAR SYNC Installation du capteur Solar Sync X-Core est compatible avec les systèmes Solar Sync et Wireless Solar Sync. Solar Sync est un système de capteurs qui règle de façon Connectez le fil vert et noir du capteur Solar Sync sur les bornes automatique le calendrier d’arrosage du contrôleur X-Core (en...

  • Page 15: Programmation Du Module Solar Sync

    PROGRAMMATION DU MODULE SOLAR SYNC Region Utilisez le tableau suivant pour sélectionner votre région (référence ci-dessous). Vous pouvez utiliser la ligne A, B ou C pour vous aider à Pour bénéficier de mesures Solar Sync précises, le programmateur choisir la région convenant le mieux à votre secteur : doit être programmé...

  • Page 16: Ajustement De L'arrosage

    Ajustement de l’arrosage Si vous estimez que votre jardin est « plus humide » ou « plus sec » Si un capteur Solar Sync a été installé sur le contrôleur X-Core, la valeur de réglage saisonnier employée par le contrôleur sera que la normale, une fonction d’ajustement de l’arrosage permet d’ajuster ce dernier dans toutes les stations.

  • Page 17: Période De Configuration/Étalonnage

    PROGRAMMATION DU MODULE SOLAR SYNC Période de configuration/étalonnage Une fois le système Solar Sync installé et programmé, il est recommandé de le laisser fonctionner quelques jours avec la configuration initiale. En raison des nombreuses conditions du site (y compris l’emplacement du capteur, la quantité de lumière directe du soleil dont il bénéficie, la chaleur réfléchie par les structures environnantes, etc.), la configuration initiale peut nécessiter un réglage pour atteindre les performances désirées.

  • Page 18: Fonctionnalité De Délai Solar Sync

    FONCTIONNALITÉ DE DÉLAI SOLAR SYNC Pour modifier le paramètre actuel des jours de délai : Fonctionnalité de délai Solar Sync pour X-CORE® 1. Ouvrez le menu du délai Solar Sync en appuyant sur le bouton La fonctionnalité de délai n'est accessible qu'après l'installation et en tournant le sélecteur jusqu'à...

  • Page 19: Connexion À Une Télécommande Hunter

    CONNEXION À UNE TÉLÉCOMMANDE HUNTER Connexion à une télécommande Hunter (non incluse) 3. Vissez le bâti du faisceau SmartPort sur le té Le porgrammateur X-Core est désormais compatible avec les comme indiqué. télécommandes Hunter (non incluses). Le faisceau de câblage SmartPort (inclus avec toutes les télécommandes Hunter) permet...

  • Page 20: La Programmation

    Lorsque le programmateur n’est pas en fonctionnement, l’affichage Remarque : Pendant la programmation le symbole du programmateur X-Core indique l’heure et le jour. L’affichage se ou icône clignotant est l’élément à programmer. Par modifie en tournant le sélecteur central pour accéder à une fonction exemple, si l’heure clignote lorsque vous réglez le...

  • Page 21: Réglage Des Départs De Cycle

    Jours d’Arrosage Les départs de cycles peuvent être programmés dans passer à un autre programme en n’importe quel ordre. Le programmateur X-Core les appuyant sur la touche classera automatiquement. 3. Le programmateur affiche les sept jours de la semaine en Suppression d’un départ de cycle programmé...

  • Page 22: Sélection Des Jours Spécifiques De La Semaine Pour Arroser

    2. Appuyez encore une fois sur la flèche droite pour Réglage des jours sans arrosage qu'apparaisse impair avec l'icône en forme de X-Core vous permet de programmer un ou plusieurs jours sans goutte de pluie. Si vous voulez arroser les jours PAIR arrosage.

  • Page 23: Arrosage Automatique

    Le réglage saisonnier est utilisé pour modifier globalement Arrosage automatique les temps d’arrosage sans reprogrammer. Pour utiliser cette Après avoir programmé le X-Core, remettre le sélecteur en position fonction : MARCHE pour autoriser le fonctionnement automatique. 1. Mettre le sélecteur sur la position RÉGLAGE SAISONNIER.

  • Page 24: Lancement Manuel D'une Seule Station

    100%. 1. Maintenir la touche enfoncée pendant 2 secondes. Lorsque vous utilisez un capteur météo « Clik » de Hunter, la valeur 2. Cette fonction passe automatiquement sur le programme A. de réglage saisonnier peut être définie comme indiqué ci-dessus.

  • Page 25: Fonctions Avancées

    Check a terminé de tester tous les circuits, le programmateur reprend le mode d’arrosage automatique normal. Lorsque le programmateur X-Core reçoit un signal de la sonde pour désactiver l’arrosage, l’écran indique les stations qui ont été programmées pour passer outre la sonde. Une station qui fonctionne en mode annulation de la sonde affiche les icônes...

  • Page 26: Mémoire De Programme Easy Retrieve

    3. Relâcher la touche . L’affichage fait clignoter un délai, en de le récupérer plus tard. Cette fonction réinitialise le X-Core au secondes, pour toutes les stations. programme d’arrosage initial. 4. Appuyez sur le bouton pour augmenter ou réduire le...

  • Page 27: Instructions Pour Le Délai Clik

    Remarque: Faites attention lorsque vous utilisez la fonctionnalité de délai Clik programmable avec les sondes Wind-Clik®, Freeze-Clik®, Soil-Clik de Hunter et les composants de gel des Solar Sync et 4. Appuyez sur le bouton pour paramétrer la durée du délai Clik Rain/Freeze Clik, car le délai Clik s'active APRÈS...

  • Page 28: Fonctions Cachées

    Personnalisation de programme Le X-Core est configuré par défaut avec 3 programmes indépendants (A, B, C) qui disposent de quatre heures de départ chacun pour répon- dre aux besoins des différents types de plantes. Le X-Core peut être personnalisé de manière à n'afficher qu'un programme et une heure de départ, masquant les programmes et heures de départ supplémentaires dont vous n'avez pas besoin, ce afin de simplifier la programmation.

  • Page 29: Fonctionnalités Cachées (Suite)

    FONCTIONNALITÉS CACHÉES (SUITE) Réglage de la durée d'arrosage : Arrosage et réessuyage La fonction d'arrosage et de réessuyage permet de diviser le temps La station 1 s'affiche en premier. Pour accéder à d'autres stations, d'arrosage d'une station en temps d'arrosage plus courts et plus appuyez sur le bouton ou .
  • Page 30 FONCTIONNALITÉS CACHÉES (SUITE) Une fois que la station voulue s'affiche, utilisez le bouton Accès au menu Réessuyage : pour augmenter ou diminuer la durée de réessuyage. Une fois que vous avez programmé les durées de cycle souhaitées Vous pouvez régler le temps de réessuyage entre 1 minute et pour chaque station, la durée du cycle devient accessible en 4 heures par incréments d'une minute.

  • Page 31: Guide De Dépannage

    GUIDE DE DÉPANNAGE Problèmes Causes Solutions Le programmateur fonctionne Trop de départs de cycles ont été programmés Seulement une heure départ est nécessaire pour activer un cycle en permanence complet d’arrosage (consulter la partie Réglages des départs de cycle page 18) Aucune information ne s’affiche sur Vérifier l’alimentation secteur et le Corriger les erreurs éventuelles de câblage ou d’alimentation...
  • Page 32 GUIDE DE DÉPANNAGE Problèmes Causes Solutions L’écran affiche qu’une station La sonde interrompt l’arrosage, cependant, la Vérifier la programmation de la sonde pour la station (voir page 23) fonctionne mais les icônes station a été programmée pour ne pas tenir clignotent compte du signal de la sonde L’arrosage automatique ne démarre...
  • Page 33 GUIDE DE DÉPANNAGE Problèmes Causes Solutions La valeur saisonnière semble haute • Numéro de région trop bas Réduisez la valeur du paramètre « Water Adjustment » (Réglage de l’eau). Si vous sélectionnez la valeur minimale, 1, mais • Paramètre « Water Adjustment » (Réglage de devez encore régler les valeurs saisonnières, sélectionnez l’eau) trop élevé...

  • Page 34: Specifications

    SPECIFICATIONS Caractéristiques Techniques Caractéristiques électriques • Temps d’arrosage de station : 1 minute à 4 heures par • Entrée transformateur : 230/240 Volts, ± 10% 50/60Hz incréments de 1 minute • Sortie transformateur : 24 Volts, 1,0 A • 3 programmes d’arrosage indépendants •...

  • Page 35: Certificat De Conformité Aux Directives Et Normes D E La Communaute Européenne

    CERTIFICAT DE CONFORMITÉ AUX DIRECTIVES ET NORMES D E LA COMMUNAUTE EUROPÉENNE Hunter Industries déclare que le programmateur d’arrosage Modèle X-Core est conforme aux standards des directives et normes de la communauté européenne, de “compatibilité électromagnétique” 87/336/EEC et de “basse tension” 73/23/EEC.
  • Page 36 Hunter Industries Incorporated © 2018 Hunter Industries Incorporated 1940 Diamond Street San Marcos, California 92078 USA LIT-397-FR G 8/18 • www.hunterindustries.com...
