Branchement électrique et câblage
Module principal et possibilités de branchement
Branchement / Désignation
KM-30 Mélangeur circuit chauffage 2
KM-31 Mélangeur circuit chauffage 1
KM-32 Pompe de circuit de chauffage 2
KM-33 Pompe de circuit de chauffage 1
KM-34 Pompe de circuit de chauffage 0 / Relais
KM-35 Signal d'alerte de fonctionnement
KM-36 Module optionnel
1. YMM selon ÖVE-K41-5 ou H05VV-F selon DIN VDE 0881-5

2.1.2 Branchement secteur

Raccorder l'alimentation sur la prise « Secteur »
❒ Le câblage doit être effectué en gaines flexibles et dimensionné selon les normes et prescriptions
régionales en vigueur.

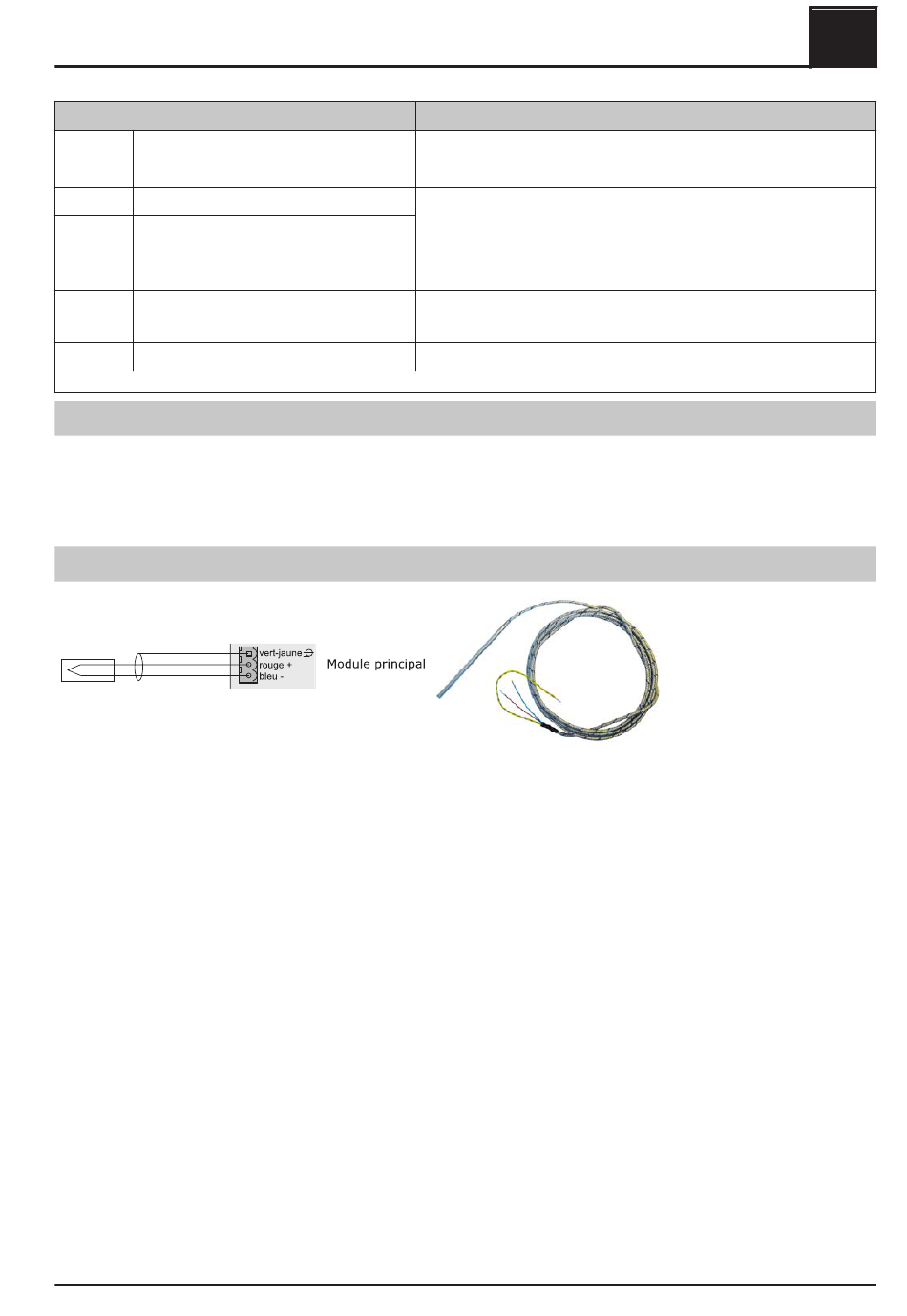

2.1.3 Raccorder la sonde de fumée
Mode d'emploi Lambdatronic P 3200 pour chaudières à granulés | B1440619_fr
de brûleur
Câble de raccordement 4 x 0,75 mm
1)
Câble de raccordement 3 x 1,5 mm
1)
Câble de raccordement 3 x 1,5 mm
1)
Câble de raccordement 2 x 0,75 mm
1)
⇨ Voir "Signal d'alerte de fonctionnement" [Page 11]
Remarque
, 0,15 A / 230 V maxi
2
, 2,5 A / 500 W maxi
2
, 3 A / 600 VA maxi
2
2
2
