cordon d'alimentation
230V - 50Hz
RACCORDEMENTS
ÉLECTRIQUES
C400 RF PERILEX
N°. d'art. 11VE00009
L
PE
N
06 MANUEL D'INSTALLATION POUR L'INSTALLATEUR
INTERRUPTEUR À 3 POSITIONS C400 (11VE20011)
brun
jaune/vert
bleu
interrupteur à 3 positions
2
C
1

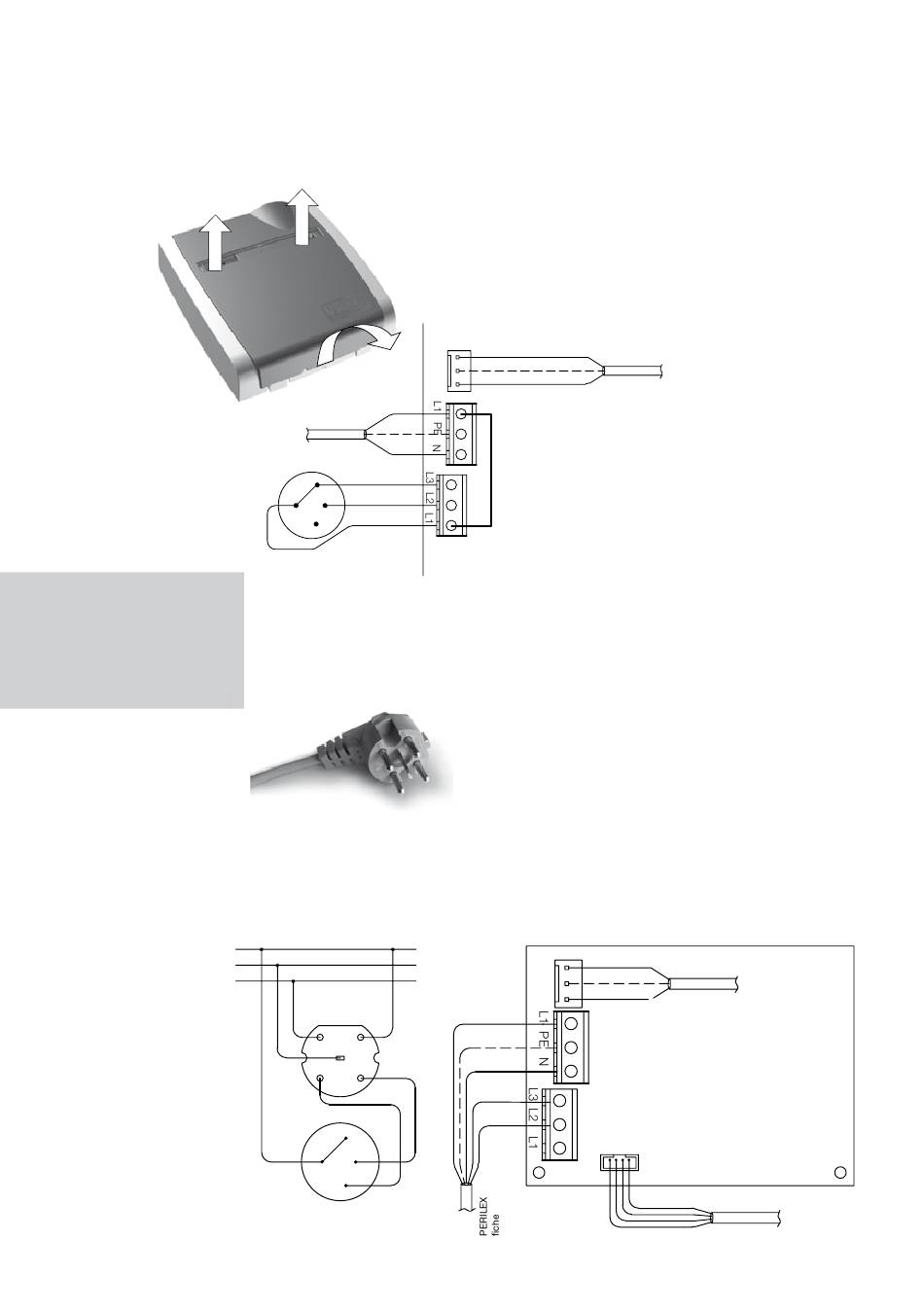

Le C400 PERILEX est muni d'un câble avec une fiche Perilex pour le raccorde-
ment électrique. Mettez la fiche Perilex dans la prise Perilex (non fournie) lorsque
tous les composants de l'installation de ventilation sont installés. Contrôlez
toujours si les positions de l'interrupteur correspondent au schéma électrique
ci-dessous.
Le C400 RF VE00009 est muni d'un câble avec une fiche Perilex pour le
raccordement électrique. Cette exécution permet de coupler un interrupteur
câble au système RF.
SCHÉMA STANDARD À LA LIVRAISON: INTERRUPTEUR À
3 POSITIONS PERILEX
PERILEX prise murale
N L1
L3 L2
interrupteur à 3 positions
1
C
2
3
FAN
brun
jaune/vert
bleu
CI C400 RF
FAN
brun
jaune/vert
bleu
gris
jaune/vert
bleu
brun
noir
L1 et L3 fermés
= haut (position 3)
L1 et L2 fermés
= moyen (position 2)
L1 ouvert
= bas (position 1)
Alimentation ventilateur
L1 est branché
sur raccordement C
L2 est branché
sur raccordement 1
L3 est branché
sur raccordement 2
Alimentation ventilateur
CTL
blanc
jaune
bleu
Commande ventilateur
rouge
